Как работи проточен бойлер – характеристики на работа

Противно на общоприетото схващане, електрическият бойлер не е задължително да бъде огромна бъчва, която заема половината от банята. Има и доста компактни устройства, които загряват водата в течащ режим..

Те са готови редовно да извършват услугата, като заемат скромно място под мивката или на стената до банята.

Нека да видим как работи проточен бойлер и как различните модели могат да се различават един от друг..

Принципът на работа на всеки проточен бойлер

Както подсказва името, устройството загрява течащата вода. Когато не се използва вода, нагревателят също не работи..

Проточният нагревател също има контейнер, в който се загрява вода. Но за разлика от резервоара за съхранение, резервоарът не заема много място и може да бъде инсталиран на почти всяко удобно място..

Течащата вода навлиза в резервоара, който съдържа мощни нагревателни елементи. Отоплителната мощност обикновено зависи от дебита на водата и осигурява непрекъснато подаване на вода, загрята до 40–60 ° C на изхода. Всички елементи на нагревателя са разположени в един корпус, който е вграден в стенни шкафове или монтиран на стената.

Описание на оборудването

Устройството се захранва от електричество. Следователно той принадлежи към електрическия тип бойлер. Принципът на действие на проточен електрически бойлер е нагряване на течност по време на нейното движение. Устройството е компактно. Загряването става мигновено, без да се натрупва в резервоара. Често монтирани в летни вили, на места, където използването на течност не се случва често.

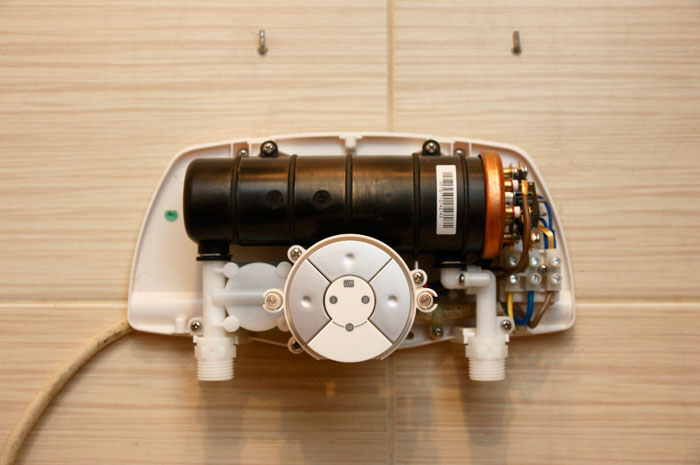

Устройство за проточен бойлер

Структурно, проточният модел се състои от колба с малък обем. Вътре в него има нагревателен елемент. Има две разклонителни тръби с резбови връзки: вход за студена вода и изход за топла вода. Когато устройството е свързано към мрежата, превключвателят за налягане се задейства. Устройството на проточния бойлер позволява течността, влизаща в колбата, да се нагрее там до определена температура и да премине към точките на консумация. Време за нагряване на течността в рамките на 1 минута.

Прекомерно нагряване, процесът на включване и изключване на устройството се регулира от релета и сензори.

За да се спазват правилата за безопасност, преди да започне да работи проточният електрически бойлер, конструкцията е свързана към заземяващите контакти на окабеляването.

Броят на точките на консумация зависи от мощността на модела. Той е инсталиран както за един потребител, така и разпределението е разпръснато до няколко потребители на топла вода.

Разделяне на видове

  • Ако устройството подава топла вода до няколко точки на консумация, това е нагревател с мигновено налягане. За висококачествената му работа предпоставка ще бъде високото налягане в захранващата вода.

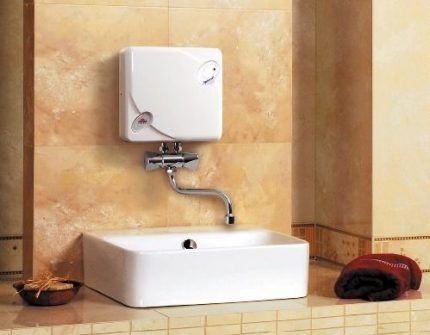

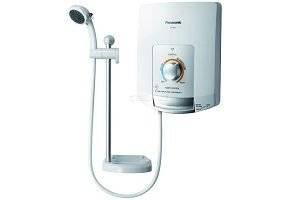

  • Ако устройството обслужва една точка, то това е гравитационен нагревател. За неговата работа не се изисква високо налягане. Мястото на инсталирането му се намира близо до точката на консумация. Производителите произвеждат модели на устройство без налягане с кран в долната част. Не трябва да се монтира на тръбопровод с повишено налягане. Това ще доведе до пробив на работната му обвивка..

Тези два типа могат да имат различни нагревателни елементи:

  • нагряване чрез нагревателен елемент. Ако водата във водопроводната система се характеризира с повишена твърдост, тогава елементът бързо се проваля;
  • нагревателен елемент – неизолирана спирала. Не страда от варовик, но въздушните брави във водоснабдителната система могат да повредят елемента.

Според принципа на регулиране на температурата, отоплителното устройство може да бъде:

  • устройството е хидравлично. Превключвателят за режими на работа се намира на тялото на бойлера. Превключване в ръчен режим. Надеждността и простотата са положително качество на модела;

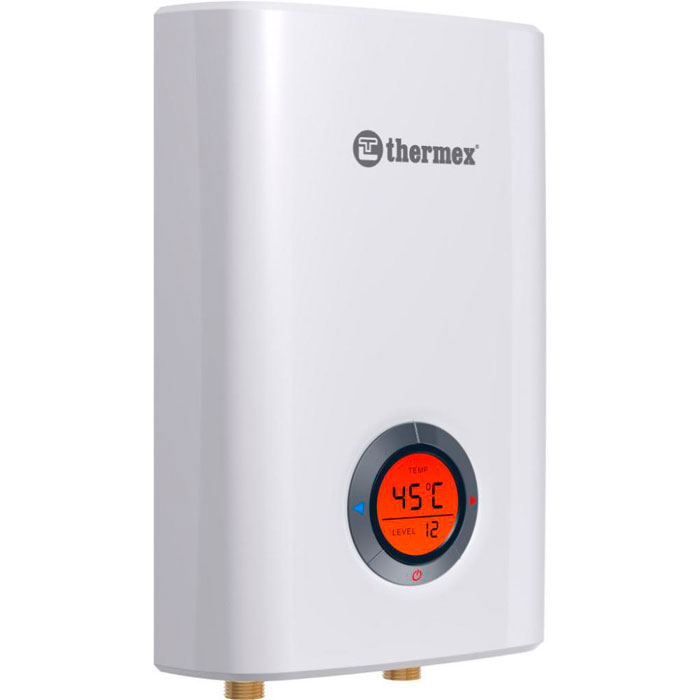

  • електронен модел. Изходната температура се задава еднократно. Той остава постоянен, докато не се наложи промяна на неговия индикатор..

Важен показател, който описва работата на устройството, е неговата производителност. Той отразява способността на котела да загрява вода до желаната температура в определен обем за 60 секунди. Ако има повече от една потребителска точка, тогава имате нужда от високопроизводителен проточен бойлер.

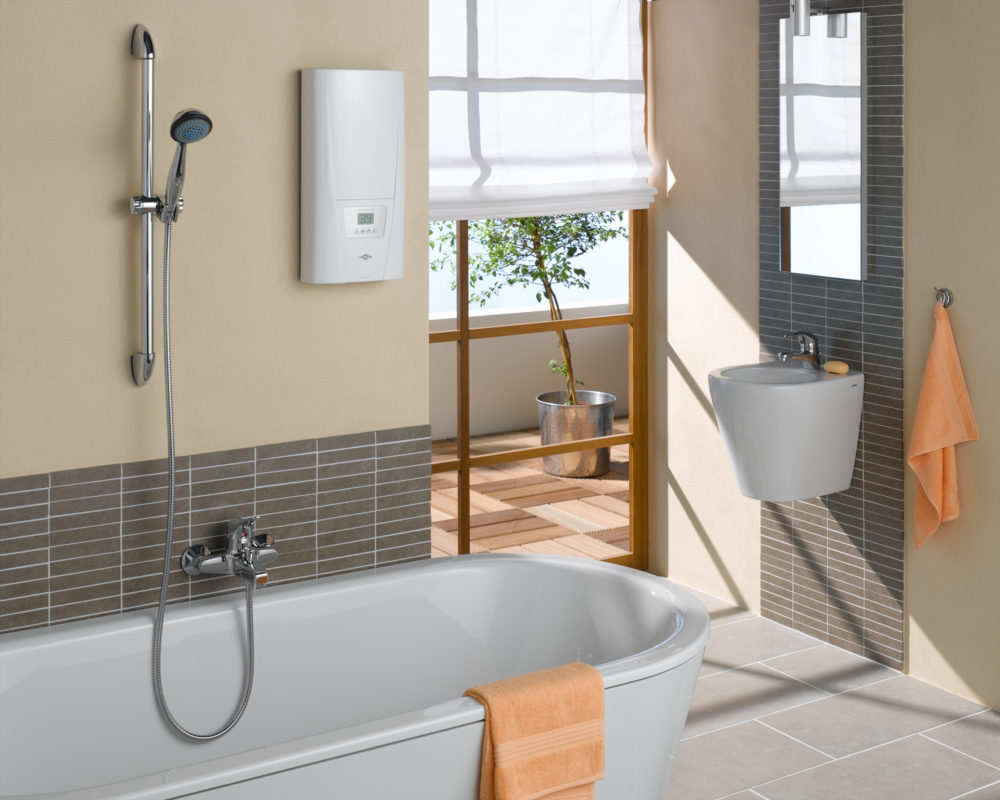

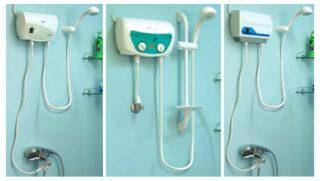

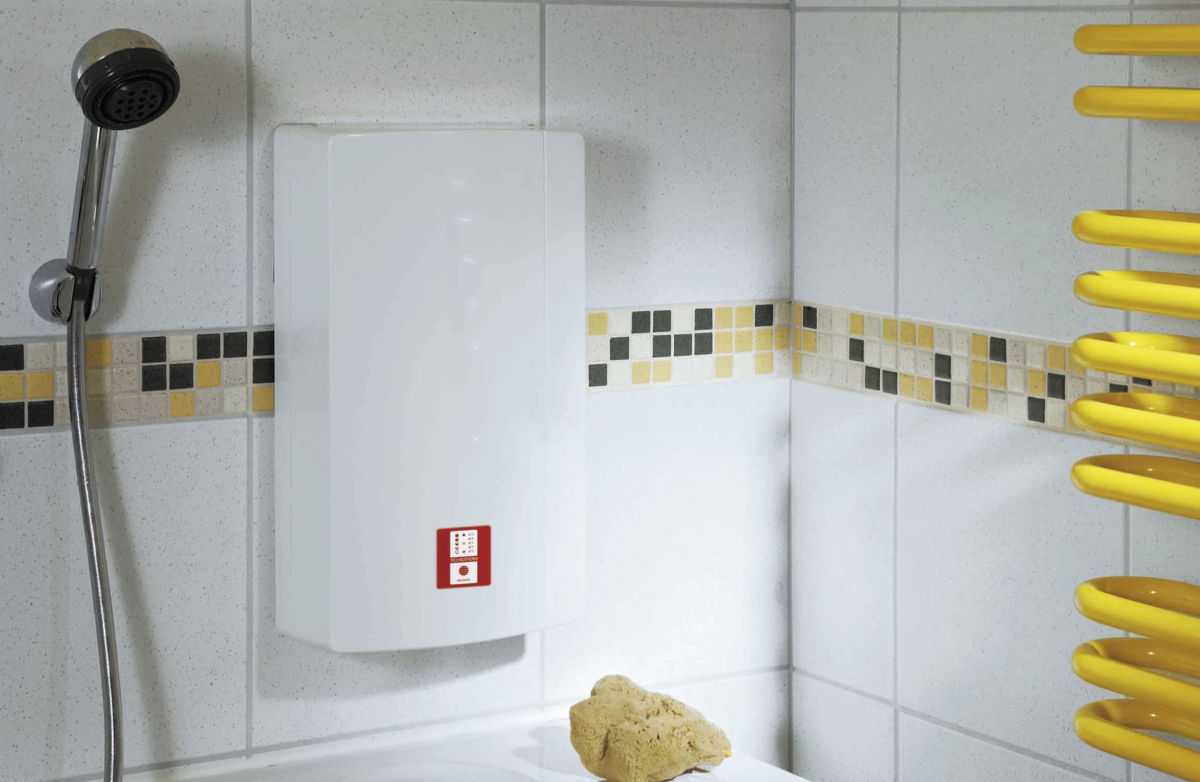

Проточен бойлер

Положителни и отрицателни аспекти на употребата

Техническите характеристики на нагревателя ще ви кажат неговите предимства:

  • Количеството вода за отопление не е ограничено.
  • Незабавно загряване за консумация.
  • Компактност на оборудването. Не изисква много място за инсталиране.
  • Течността в контейнера не застоява.
  • Достъпно за обикновения купувач.

Използват се отрицателни страни:

  • През зимните месеци течността не се нагрява до висока температура.
  • Необходимо е да се поставят мощни електрически кабели.

Типични характеристики на проточните електрически нагреватели

  • Мощност – от 3 до 20 kW. Но мощните устройства изискват трифазна електрическа мрежа с напрежение 380 V. В къщи със старо окабеляване може да бъде проблем да се използват нагреватели дори със средна (4-6 kW) мощност. Може да се наложи да пуснете специален електропровод.
  • Общият размер на поточните устройства не надвишава 400 мм. Приблизителни размери – 350 x 200 x 100.

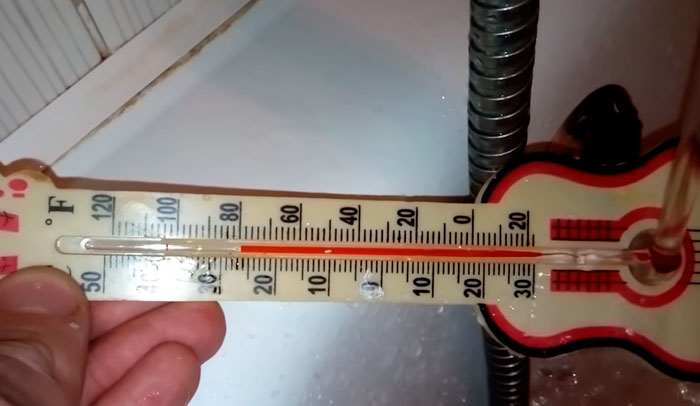

  • Температурата на нагряване на водата е 30-45 ° С. Това не е температурата на водата на изхода на самия нагревател, а индикатор за промяната на температурата на изхода, в сравнение с входа. Трябва да се помни, че входящата температура на студената вода варира в зависимост от сезона..
  • Производителността на цветята със средна мощност е 2–6 литра на минута нагрята вода

Избор на температурни условия

Процесът на отопление се регулира от електронен или механичен превключвател. Независимо от типа управление, животът на нагревателя се удължава, ако температурата е зададена правилно. Така например, за душ, отоплението е настроено на 40 градуса; за миене на съдове в кухнята – до 45 градуса.

Ако температурата на отопление е правилно избрана, тогава консумацията на енергия се намалява значително..

Проточният бойлер принадлежи към мощни устройства. Но цената на топлата вода се намалява поради краткото време за загряване на течността (или краткия период на работа на този нагревател).

Дизайн

Тялото на проточен електрически бойлер обикновено е цилиндър с тегло около 2 кг. Вътре са:

Нагревателен елемент

Има два вида:

  • неизолирана спирала;
  • тръбен електрически нагревател (TEN).

Първият вариант – спиралата в чист вид – се намира вътре в блок от полимерни тръби, който от своя страна е затворен в издръжлив калъф, изработен от същия материал. Вътрешният обем на устройството с такъв нагревател е достатъчно малък, също е малък и масата му, съответно, няма натрупване на топлина..

Поради тази причина, след изключване на захранването, бойлерът се охлажда незабавно, така че котлен камък по вътрешните му стени няма време да се отлага. По принцип такива тръби се използват в басейни за отопление на вода, но понякога и в битови условия – при наличието на голямо количество соли на твърдост във водата.

Нагревателният елемент е същата спирала, но поставен в медна или месингова тръба, пълна с кварцов пясък. Тази опция е по -надеждна по отношение на електрическата безопасност..

Горелка

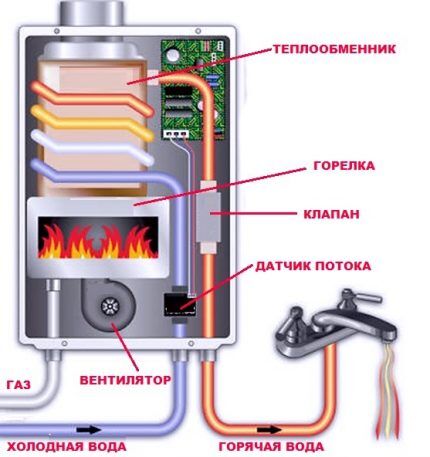

Ако говорим за газови бойлери, тогава газовата горелка действа като нагревателен елемент. Можете да запалите газ по различни начини, в зависимост от модела на устройството, но днес високоговорителите с автоматично или електронно запалване се считат за по -популярни, въпреки че моделите с “бутон” или пиезо за запалване на газ също не са минало . При електрическо запалване пламъкът се генерира автоматично при включване на водата и угасва при изключване. Такива устройства могат самостоятелно да възобновят работата си по време на прекъсвания на електрозахранването. Единственият недостатък е, че трябва да смените батериите..

В газовия поток температурата на водата зависи от нейния обем, както и от мощността на инструмента. Можете сами да регулирате мощността, но ако увеличите налягането на водата или включите някъде друг кран, температурата на водата ще падне. Развитието не стои неподвижно и вече моделите на газови проточни бойлери с модулационна горелка са в състояние независимо да регулират мощността, така че да няма резки промени.

Топлообменник

При нагряване водата преминава през топлообменник, чието качество е много важно за газовата колона. Стоманен топлообменник ще ви позволи да спестите пари при покупка, но значително ще съкрати експлоатационния живот. Най -добрият се счита за меден топлообменник, който увеличава не само времето за обслужване, но и ефективността на устройството..

Но какво се случва с продуктите от горенето, защото имаме работа с газ, а не с електричество? Има два вида бойлери: с отворени и затворени горивни камери. Отворената горивна камера предполага излизането на отпадъци в комина, а затворената – принудително отвеждане на продуктите в специално устройство (коаксиален комин).

Важно е, че такова устройство е много отзивчиво към силни спадове на налягането на водата..

Резервоар

Резервоарът за вода в електрическите модели може да достигне съответно от 10 до 100 или повече литра, а времето за нагряване ще варира в зависимост от размера и мощността на устройството. Така в модела Ariston PRO ECO 80 H с обем 80 литра времето за нагряване е 186 минути, а в модела Termeks IF 30 V (RZB30 -F) с обем 30 литра – само 50 минути. Въпреки това, в бойлера Ariston TI SHAPE Plus 100 H EE, чийто обем е 100 литра, водата се загрява само за 170 минути, при мощност от 1500 W. Вътрешността на резервоара трябва да бъде покрита с висококачествени екологично чисти материали, тъй като качеството на водата, нейната температура, както и срокът на годност на устройството зависи от тях..

Обемът на резервоарите на газови модели може да бъде повече от 300 литра, така че моделът Ariston NHRE 60 има обем от 350 литра. Съхранителните бойлери са и най -мощните устройства от този вид: мощността на същия Ariston NHRE 60 е 67 000 W, а Ariston NHRE 18 има 22 000 W с обем от 175 литра..

Всички устройства за съхранение от своя страна са разделени на вертикални и хоризонтални, в зависимост от тяхната конфигурация. Някои модели, като Termex IF 50 V (RZB50-F) са примери за плоски бойлери от ново поколение.

Топлоизолация

Когато се черпи топла вода, студената вода влиза автоматично в бойлера за съхранение и се загрява до зададената температура. При газовите модели топлината се пренася през горивната камера, а продуктите от горенето излизат през специални тръби вътре в резервоара поради естествена или принудителна тяга, в зависимост от това дали е отворена или затворена горивна камера. Изключеното устройство задържа топла вода за дълго време благодарение на топлоизолацията, благодарение на което се гарантира и отличното качество на водата. Малко вероятно е образуването на мащаб в такива единици..

Това качество е много важно специално за моделите за съхранение, тъй като техните основни функции са отопление и съхранение на вода. Колкото по -висока е топлоизолацията, толкова по -икономично е използването на устройството и по -добро качество на самата вода..

Анод

И, разбира се, не можете без анод, който прехвърля потока от електроди до мястото, където има или се планира повреда в защитното покритие. Срокът на експлоатация на бойлера също зависи от качеството на магнезиевия анод. Съответно, ако не сте скъпи за закупуване на скъпо и висококачествено устройство, няма да се налага скоро да сменяте анода в него..

По правило бойлерите за съхранение на вода имат дори повече функции от мигновените. Така че моделът Termex ER 100 V има функцията на антибактериално пречистване на водата, а Termex Ultra Slim RZL 40 има функцията на ускорено нагряване на водата..

Регулаторни и защитни елементи

Регулирането на температурата и наблюдението на работата на бойлера е функция на термостат. Той защитава устройството от прегряване и непредвидени повреди. Системата за регулиране е следната: вие независимо задавате необходимата температура с помощта на термостата и термостатът автоматично я поддържа, докато не искате да я промените отново. Ако нивото на водата спадне с по-малко от 3-5%, термостатът изключва устройството или по-скоро спира нагревателния елемент.

Много важен елемент както в електрическите, така и в газовите бойлери е магнезиевият анод. Той предпазва почти всички елементи от корозия. Без него единиците биха служили не повече от шест месеца, след това анодът трябва периодично да се сменя.

Но вътрешната облицовка на резервоара също играе важна роля в защитата на устройството. Може да бъде направен от стъклен порцелан, емайл, високотемпературна керамика, полиуретанова пяна или друг материал..

Топлоизолацията на резервоара също е необходима, колкото по -висока и по -добра е тя, толкова по -малко топлинни загуби и разходи за отопление на вода. Топлоизолацията играе специална роля, разбира се, в бойлерите за съхранение.

Мощността им може да бъде абсолютно всяка, може да бъде 3300 W, както например в модела Ariston Bravo M 3323 U-PV1 или 25,1 W в модела Bosch WST 120 RO, а може да бъде 26 200 W, както в Bosch Модели GWH 15. -2 COD H и Bosch GWH 15-2 CO P. Капацитетът на бойлера се разпознава по характеристиката “минимален дебит на водата”. Така моделът Termex ID 80 H (RZB80-D) с мощност 2000 W има минимален воден поток от 6 l / min. Някои устройства съдържат и информация за максималната температура на нагряване, например в Termeks ID 80 H (RZB80-D) тя е 60 градуса C.

Сензор за потока или негов механичен аналог

Този елемент осигурява захранване на нагревателя в момента, в който се открие движението на водата. Тоест, устройството се включва автоматично веднага щом потребителят отвори крана. В прости модели, които не са оборудвани с електронна система за управление, няма сензор като такъв.

Вместо това има мембрана, механично свързана с превключвателя и реагираща на налягането на водата. Недостатъкът на това решение е, че при ниско налягане в тръбопровода нагревателят може да не се включи..

Сензор за прегряване

Изключва захранването на нагревателя, ако водата се нагрява твърде много. Горният праг обикновено е + 60 ° C или + 70 ° C.

Удобно е, когато устройството има индикатор за задействане на сензора за прегряване. Без него потребителят е трудно да разбере дали бойлерът е изключен поради прегряване или поради неизправност..

Управляващи органи

С тяхна помощ можете да промените топлинната мощност и консумацията на вода. Температурата на изходната вода зависи и от двете. При устройства с електроника обикновено е възможно да се зададе желаната температура на водата, а бойлерът регулира самата мощност и налягане. Стойността на температурата може да се покаже.

RCD

Всъщност RCD не е в кутията, а на захранващия кабел. Пълното име на този елемент е устройство за остатъчен ток.

Той отваря веригата в случай на изтичане на ток, което се случва, когато потребителят е ударен от токов удар или когато фаза се разпадне до заземен корпус или метален тръбопровод..

Всички налични електрически уреди в банята, особено в контакт с вода, трябва да бъдат свързани чрез RCD. Но в случая с “флейтите”, поради тяхната голяма мощност, производителите решиха да не разчитат на предпазливостта на потребителите и да ги оборудват със самите RCD..

УЗО не защитава веригата и устройството от късо съединение или скокове на напрежението, както понякога пишат в интернет. Така че наличието на това устройство не освобождава от необходимостта от инсталиране на прекъсвач или предпазител..

Циркулационна помпа

Осигурява необходимия поток през намотката и поддържа зададеното ниво на температура на водата.

Резервоарът на котела може да бъде 60 или 200 литра, стенен или подов. Обхватът на мощността може да варира от 10 до 45 kW.

Плюсове и минуси на проточните бойлери

Както всички устройства, проточните бойлери имат своите предимства и недостатъци..

Безспорните предимства включват:

  • Осигуряване на топла вода както в случай на нейно временно отсъствие, така и в постоянен режим.
  • Те заемат малко място, тъй като не изискват големи резервоари за съхранение.
  • Консумацията на електроенергия е ограничена от времето, когато се използва водата. Те не изискват постоянна поддръжка на отоплението в резервоар за съхранение. Не се консумира вода – няма консумация на електроенергия.
  • Няма ограничение за количеството използвана вода – водата се нагрява до желаната температура през целия период на използване.
  • В зависимост от условията на работа е възможно да се избере различен тип нагревател – налягане или гравитация.
  • Малките размери на проточните устройства позволяват инсталирането им на всяко място в къщата, дори възможността за поставяне в стенни шкафове.

Но има и недостатъци:

  • Цветята с ниска и средна мощност не са в състояние да затоплят вода над 45–50 ° С. За обикновени битови нужди това е достатъчно, но е необходима повишена мощност за повишаване на температурата..
  • Поддържането на температурата на течащата вода води до голяма консумация на електроенергия. При големи обеми на консумация може да бъде по -икономично да се инсталира нагревател за съхранение с голям обем. Ако има място за него.
  • Голямата консумация на енергия поставя повишени изисквания към окабеляването. Понякога е необходимо да се извърши отделно захранване или дори трифазно захранване.

Кратък преглед на популярните модели

Ако не вземете особено мощни модели на трифазно захранване, тогава за битови нужди немските фирми Stiebel Eltron и AEG се считат за едни от лидерите на пазара на проточни системи. Техните модели са с безупречно немско качество и широка гама от защитни и контролни функции. Но цената е подходяща.

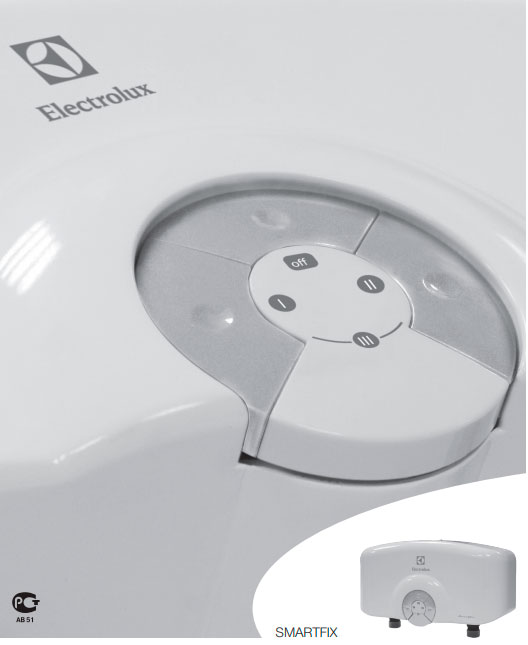

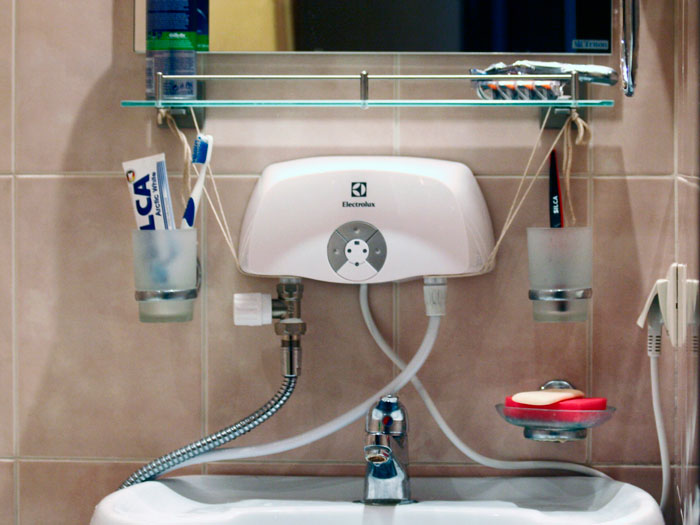

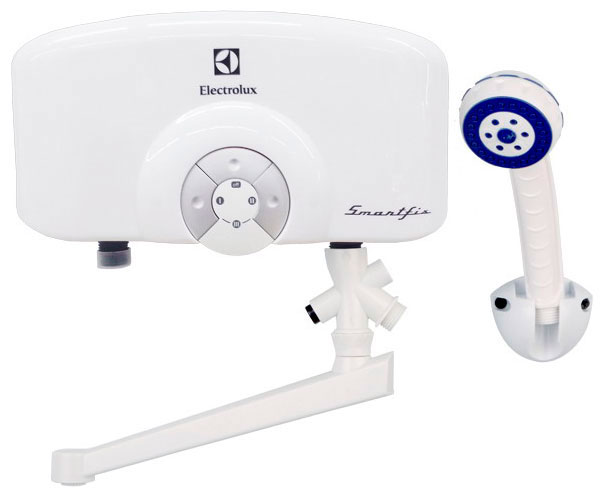

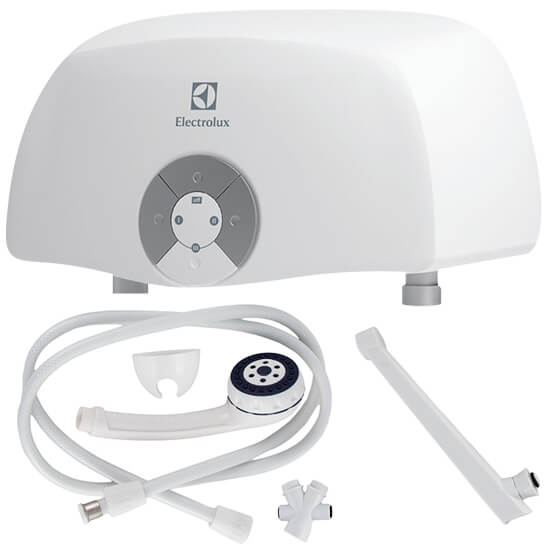

В бюджетния сегмент на пазара бойлерите от Electrolux и Atmor са популярни.

Stiebel Eltron DHC-E 12 е сравнително скъп модел. Водонагревател под налягане с мощност 10 kW и размери 360x200x104 е оборудван с електронно управление, контрол на температурата и защита от прегряване. Прогнозна цена – 31 000 рубли.

Stiebel Eltron DHC-E 12

Stiebel Eltron IS 45E – поточна тръба без налягане с мощност 4,5 kW, пълна с душ глава, цена – не повече от 10 000 рубли.

Модел със свободен поток Stiebel Eltron IS 45E

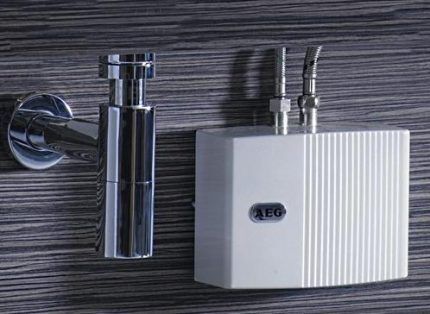

AEG RMC 8 E – сравнително евтин бойлер под налягане от 8 kW с електронно управление, струва около 15 000 рубли.

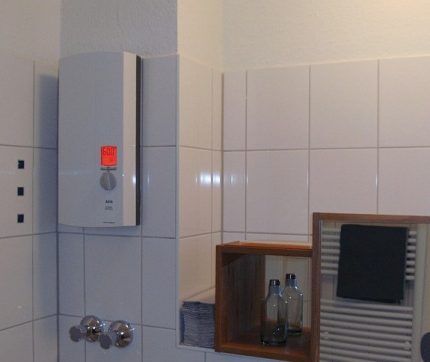

Проточен нагревател от налягане тип AEG RMC 8 E

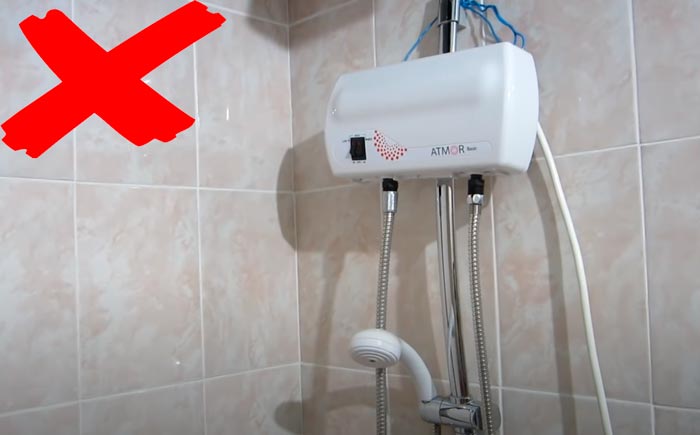

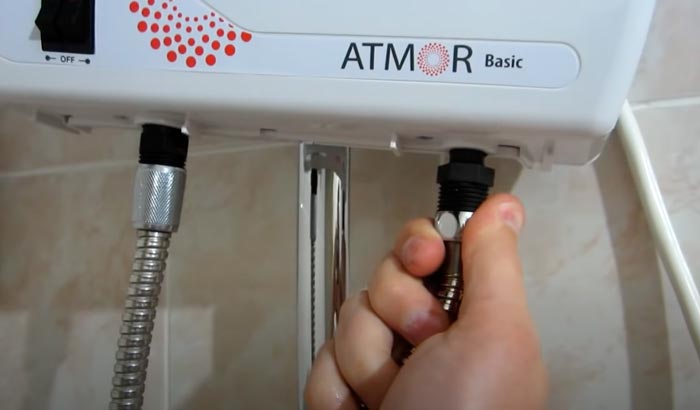

Бойлерите Atmor са популярни в Русия поради ниските цени на повечето модели. Така например, моделът с напорна глава Atmor In-Line 7 с мощност 7 kW може да се намери на цена от не повече от 5000 рубли..

Принципът на моменталното нагряване на водата

Ако ще инсталирате самостоятелно отоплително оборудване, определено трябва да се запознаете с неговото устройство и принципа на работа..

Отоплението на вода в проточно устройство е съвсем просто: студената вода от водопровода преминава през нагревателните елементи и на изхода има температура няколко пъти по-висока от първоначалния индикатор.

Например, вода с температура + 10 ° C се загрява до температура, удобна за вземане на душ – + 36-40 ° C. Параметрите се регулират с помощта на бутоните за управление, разположени от предната страна на кутията.

Нагряването на водата започва автоматично от момента на отваряне на крана. Въпреки миниатюрния размер на устройството, то е в състояние да осигури загряване до температура от + 50-65 ° С, достатъчно за измиване на съдове или вземане на горещ душ..

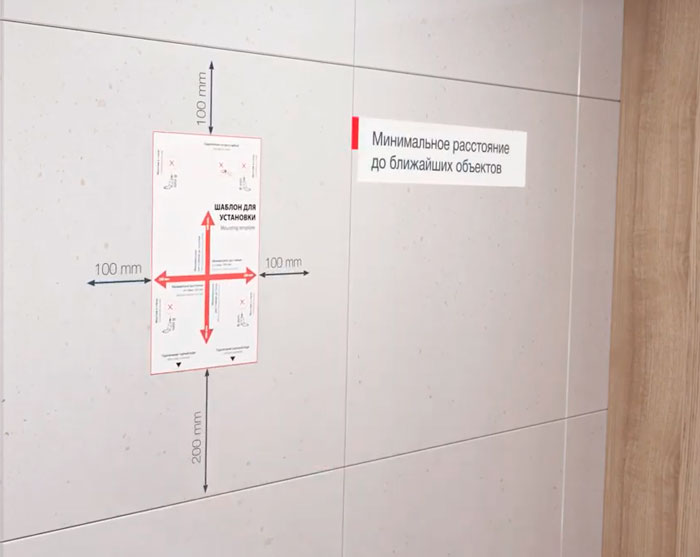

За да работи оборудването правилно, по време на монтажа трябва да се вземат предвид следните нюанси:

  • здравината на стената, върху която е монтирано устройството;
  • необходимото налягане във водоснабдяването;
  • годност на електрическата мрежа.

Ако са изпълнени всички условия, качеството на работа на бойлера ще зависи само от вашите умения..

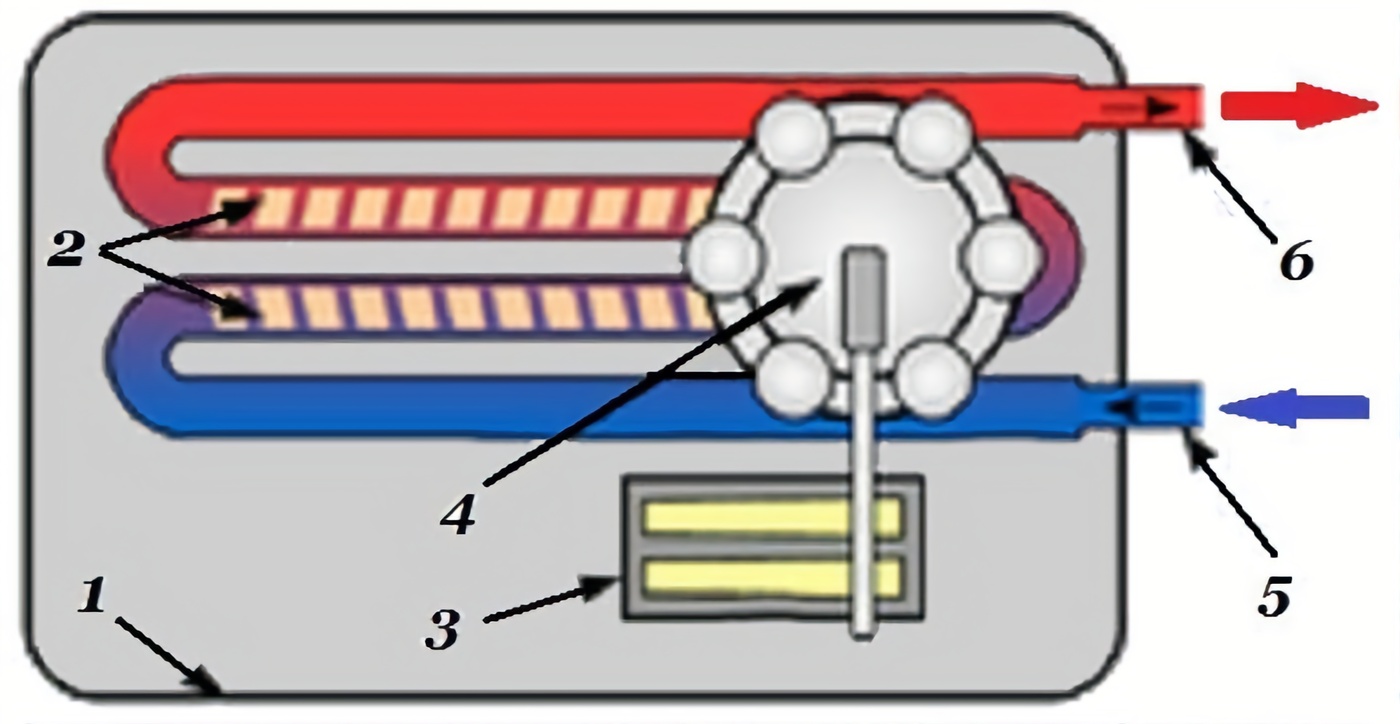

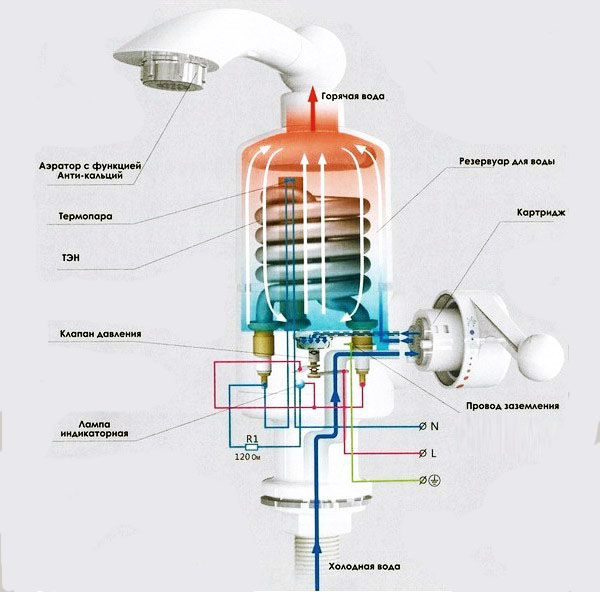

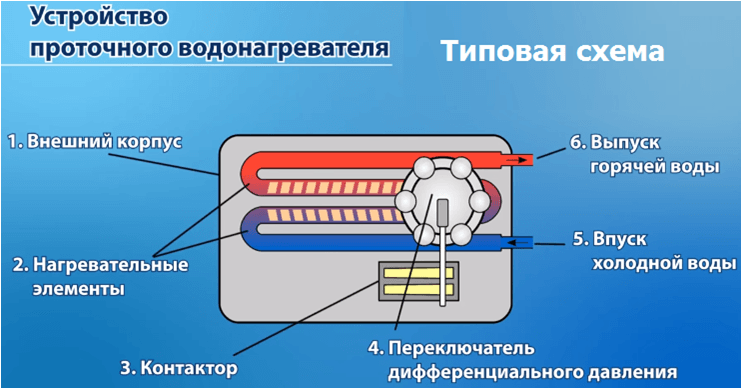

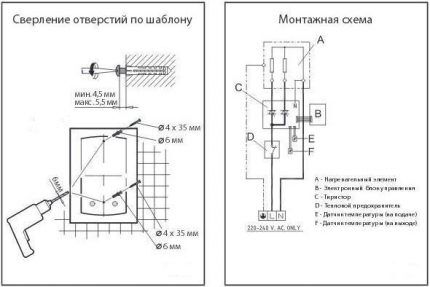

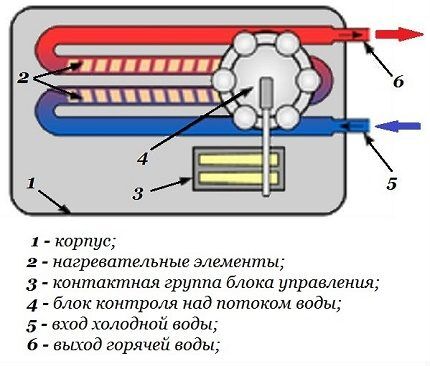

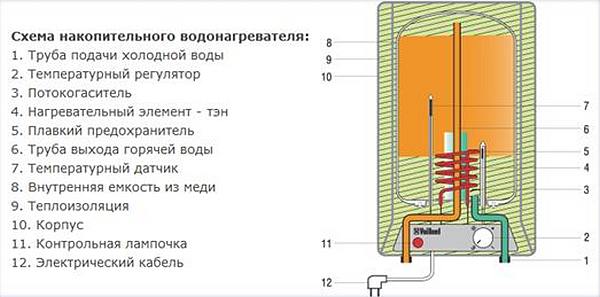

Схема на устройството на бойлера

Стандартна схема на нагревателно устройство с проточен тип. Нагревателните елементи се използват като нагревателни елементи в цялостните модели, а медни спирали се използват в компактни модели. Подробна диаграма е представена в техническото описание на продукта.

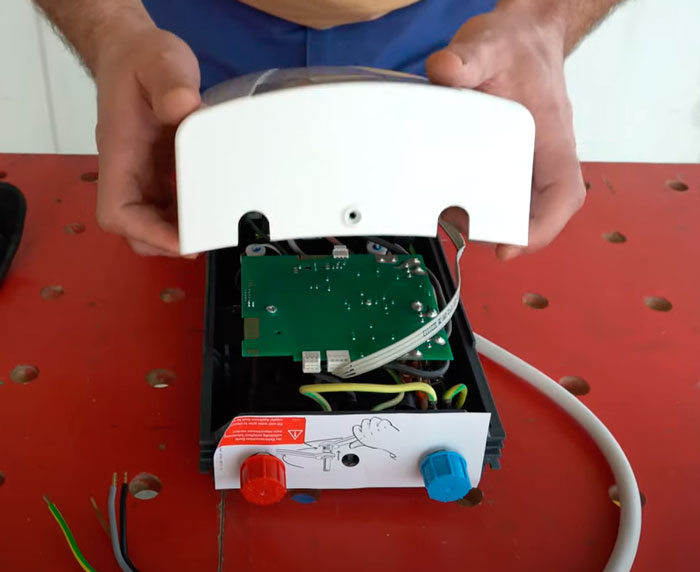

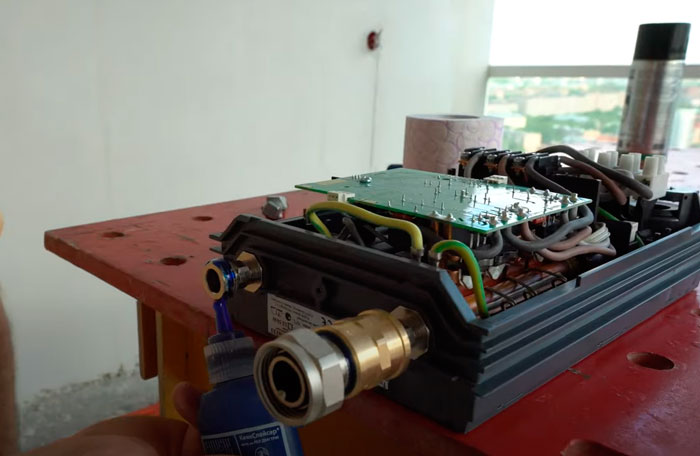

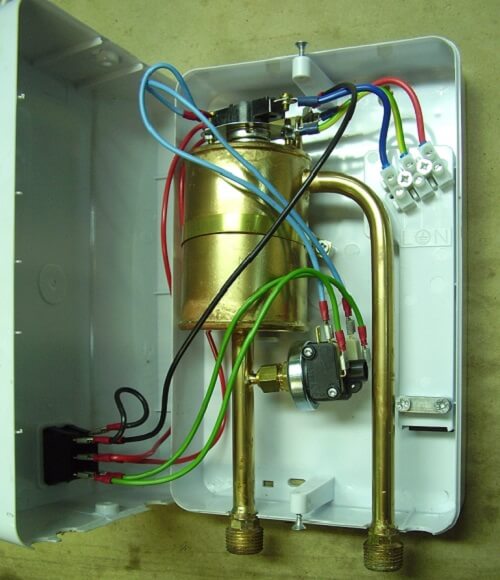

Вътрешна структура на устройството

Основната част е нагревателният елемент.

Той се управлява от реле, което се следи от сензори за температура и дебит. Ако водата тече слабо, механизмът няма да стартира. Термосензорът предпазва конструкцията от прегряване.

Проблем с електрозахранването

Недостатъкът на проточните устройства е високата консумация на електроенергия. Мощността е приблизително 7 kW, което е сравнимо с консумацията на цял апартамент.

Предимства на котела

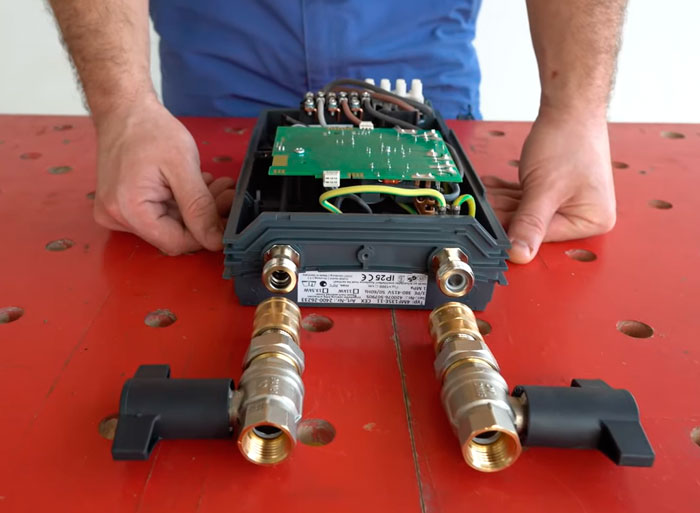

Самостоятелен монтаж на проточен бойлер

Има неоспорими предимства на котела, помислете за тях:

  1. Температурен сензор, който работи автоматично. В случай на неизправност, той просто се изключва. От гледна точка на пожарната безопасност, тогава, разбира се, производственият котел печели, тъй като е оборудван с няколко вида блокировки. Но ако вземем предвид ситуацията с домашното – тогава всичко е по ваша преценка.
  2. Сензор за воден поток и сензор за налягане. Разбира се, котелът изравнява спада на налягането, издържа на воден удар и също така лесно се справя с високото налягане на водата. Спестяването на вода с котел е полезно само ако е малко. Например, 50 -литров котел консумира достатъчно количество електроенергия, така че икономията на вода практически не се забелязва. Щом няма достатъчно налягане във водоснабдителната система (по -малко от 0,6 бара), котелът се изключва автоматично. Що се отнася до проточния бойлер, дори при минимален воден поток, броят на изтичаните литри вода в минута е около 1,5 литра.

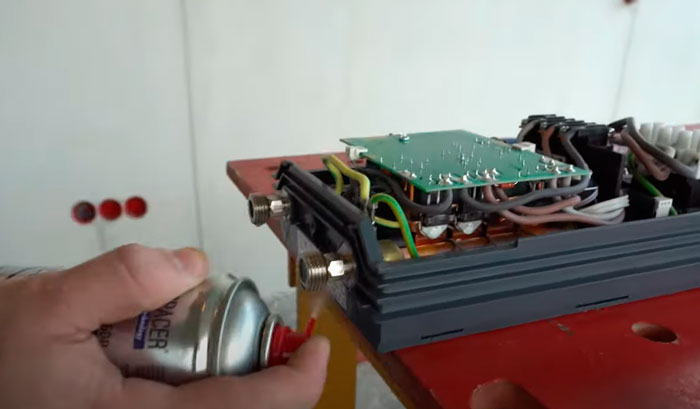

    Самостоятелен монтаж на проточен бойлер

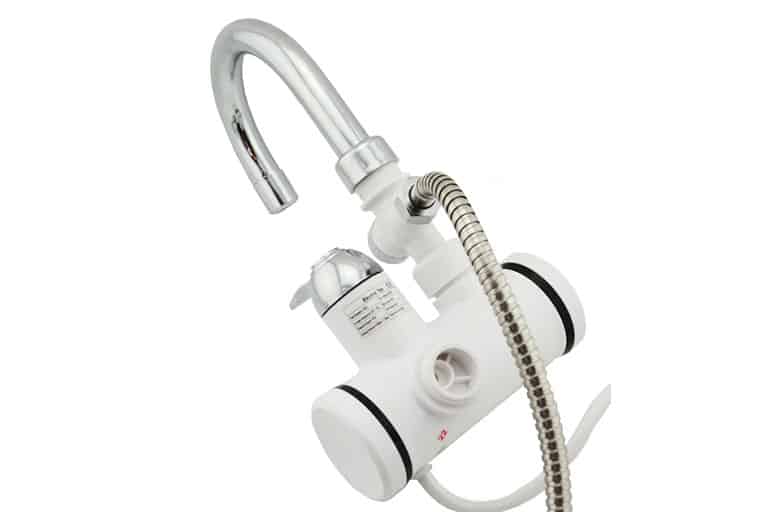

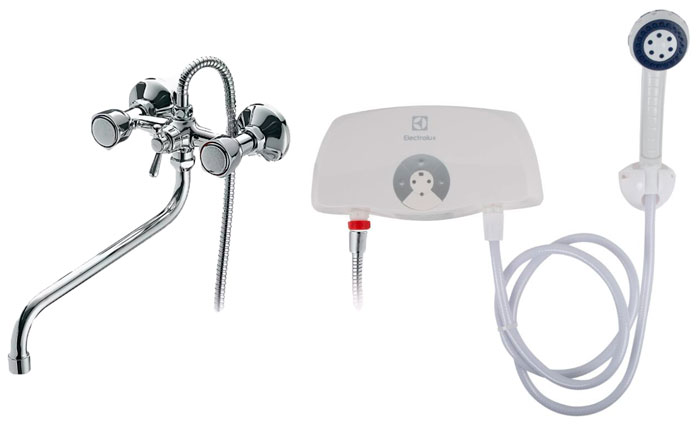

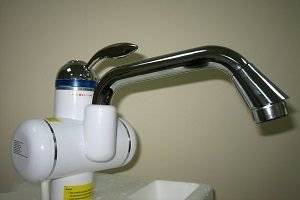

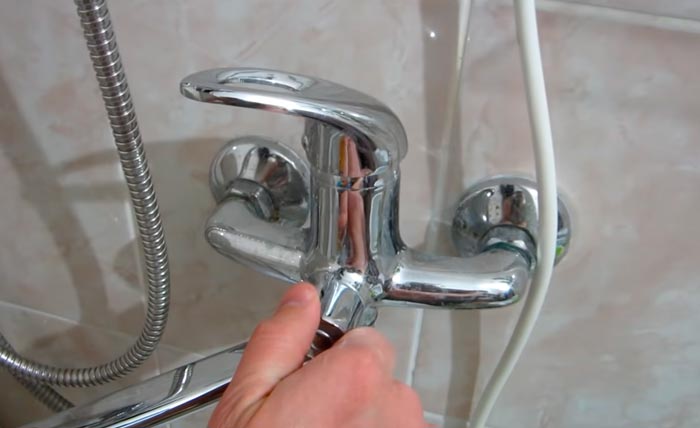

Те са фиксирани на мястото на крана и имат представителен вид. За допълнителна безопасност шасито трябва да бъде заземено, когато оборудването се захранва..

Как да използвате цялата тази система?

През лятото, когато няма топла вода, трябва да изключите подаването на топла вода и да отворите крановете на входа и изхода на бойлера. След това включваме RCD машината и задаваме необходимата температура на нагряване (ако има такива настройки). Не забравяйте, че когато използвате две точки на потупване наведнъж, температурата на водата може да варира леко..

Когато възстановявате централизираното захранване с топла вода, трябва да изключите RCD машината, да изключите крановете на входа към бойлера и на изхода и след това да отворите крана за подаване на топла вода от централното водоснабдяване. В случай на повтарящи се прекъсвания в подаването на топла вода, можем отново да преминем към проточен бойлер.

Фактори за избор на бойлер

Ако вече сте решили със сигурност, че проточният бойлер ви подхожда напълно, трябва да вземете решение за правилния модел.

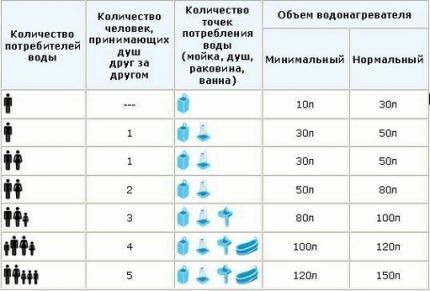

За да направите това, опитайте се да изясните желаните характеристики на устройството, тоест анализирайте следната информация:

  • броя на постоянно пребиваващите;
  • максималният обем на потреблението на вода с едновременното включване на всички точки на водоприемник;
  • общият брой на всички точки на изтегляне;
  • желаната максимална температура на нагряване;

Събирането на данни ще ви помогне да изчислите капацитета на вашето оборудване. В този случай е по -добре да разчитате на информацията, предоставена от производителя. Ако газът се подава във вилата, тогава трябва да помислите за свързване на газова колона, а ако постоянно живеете в къщата, тогава газов котел.

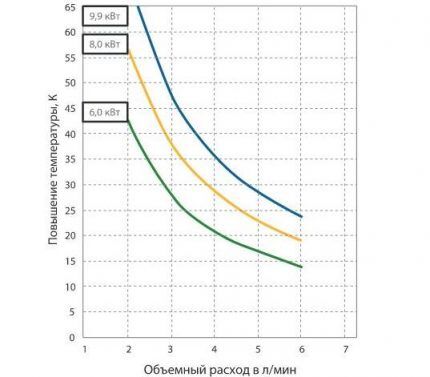

Графика за изчисляване на данни за покачване на температурата

Диаграма за изчисляване на данните за покачване на температурата за бойлер с проточен водонагревател AEG RMC при температура на чешмяна вода + 10 ºС и напрежение 220 V

В жилищни сгради с повече от пет етажа инсталирането на газово оборудване е строго забранено. В този случай изборът е предопределен – трябва да закупите електрически бойлер. Той ще “спести” по време на сезонни прекъсвания на топла вода.

Собствениците на частни къщи, които не могат да се свържат към системи с основен газ, ще трябва да дадат предпочитание на електрическите опции за оборудване, което подготвя санитарна вода. Това е, ако не планирате да използвате бутилиран газ или да инсталирате държач за газ..

За самостоятелното инсталиране също са важни степента на сложност на инсталацията, цената на устройството, първоначалната конфигурация, възможността за бърз ремонт и наличието на резервни части, условията на гаранционното обслужване и гаранционния срок..

Ако продавачът предлага монтажни услуги, помислете за тази опция, особено когато купувате електрически модел под налягане или газов бойлер.

В допълнение, друга статия ще ви запознае с аргументите за избор на проточен бойлер, които препоръчваме да прочетете.

Причини за самостоятелно инсталиране на устройството

Инсталирането на собственоръчно устройство на директно свързано към водоснабдителната система и електрическата мрежа е отговорен и сериозен бизнес, поради което е по-добре неопитни потребители да се доверят на професионалисти.

Съществуват обаче няколко причини, които позволяват самостоятелно инсталиране:

  • недостиг на средства за плащане на услуги;
  • необходимостта от спешна инсталация на устройството;
  • желание за учене и придобиване на нови умения (по -добре под наблюдението на специалист);
  • перспективата за ремонт или подмяна.

Разбира се, ако самостоятелно разберете устройството на бойлера, изучите инструкциите и го инсталирате, в бъдеще ремонтът или подмяната на износени части ще стане нещо обичайно..

Освен това има специални житейски обстоятелства, които ви принуждават да се научите да правите всичко със собствените си ръце. Например живеене в отдалечена ферма, от която до най -близкия сервизен център са повече от 300 км.

Основното в работата на проточен бойлер

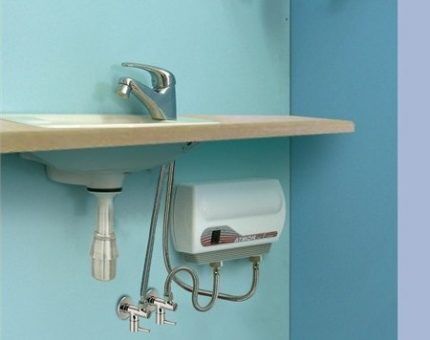

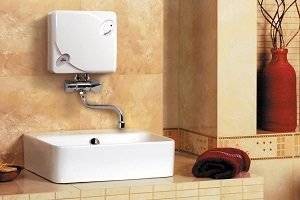

Такива котли са подходящи за една точка на прием на вода: можете да вземете душ, да миете чинии. Температурата в повечето модели се регулира, за да се намери удобно ниво. Регулирането може да се извърши дистанционно (чрез дистанционно управление) или директно на предния панел (механично или електронно управление).

Как да разберем кой бойлер в банята е по -подходящ? Отговорете на поредица от въпроси:

  • Колко души живеят в апартамента / къщата? Ако в апартамент живеят един или двама души, които трябва само да си вземат душ след работа, тогава изборът на воден поток е оправдан. За четирима членове на семейството, които редовно се къпят, перат дрехи, мият чинии, такъв нагревател не е подходящ.
  • Колко често смятате да го използвате? Две до четири седмици по време на сезонни прекъсвания за превантивна поддръжка, ремонт, непланирана поддръжка са добре. Частна къща или вила, липса на пълноценно централно водоснабдяване, целогодишна работа-препоръчваме да изберете котел с резервоар от неръждаема стомана.
  • Достатъчно просторно ли е жилището? Малките размери поради липсата на резервоар са предимство на флейтата. Ако размерът на апартамента не позволява инсталирането на нагревател за съхранение, остава да се съсредоточим върху алтернатива със среден размер.

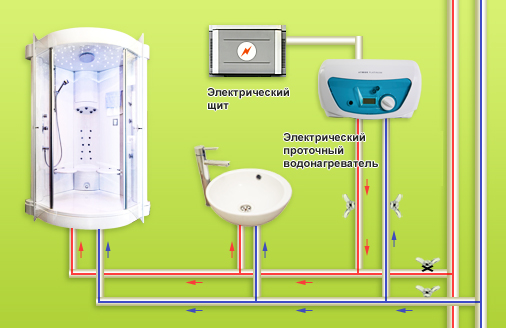

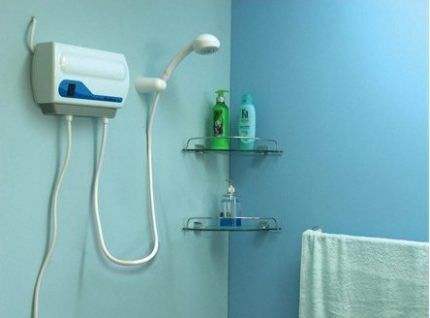

Проточен бойлер в банята с душ кабина

Разлики от бойлер за съхранение:

  • По -малки размери. Липсата на контейнер за съхранение на течност значително намалява размера на нагревателя. Това е полезно, когато пространството е ограничено. Котлите за съхранение тежат много. Изискване към мястото на монтаж: по време на монтажа крехките стени може да не издържат на тежък, напълнен котел.
  • Значително по -висока консумация на енергия. Нагревателният елемент (тръбен електрически бойлер) функционира постоянно в процеса на подаване на течност, увеличавайки разходите за електричество. Предимството на отоплителните котли е, че резервоарите временно задържат топлината поради материала на покритието. Това елиминира необходимостта от поддържане на постоянна температура..
  • Не е подходящ за голямо семейство. Ще бъде подходящо по -скоро като временна мярка, когато захранването с топла вода е спряно. Едно устройство не предлага мивка, мивка, вана. Освен това усилието на главата е допълнително ограничено от скоростта на нагряване..
  • Различен принцип на работа. Съхраняващите котли натрупват голямо количество влага в резервоари, където температурата му се повишава до определеното ниво поради нагревателните елементи и не се губи известно време. Това ви позволява да намалите разходите за електроенергия с удобен поток от вода. Подготовката на водата отнема време. От своя страна, липсата на контейнер опростява поддръжката: няма нужда да се изпразва и следи състоянието на емайла (ако е емайлиран).

Бърз съвет. Решете дали каналът е подходящ за вас. Помислете за броя на потребителите, редовността на използване, надеждността на окабеляването. Оценете свободното пространство в апартамента.

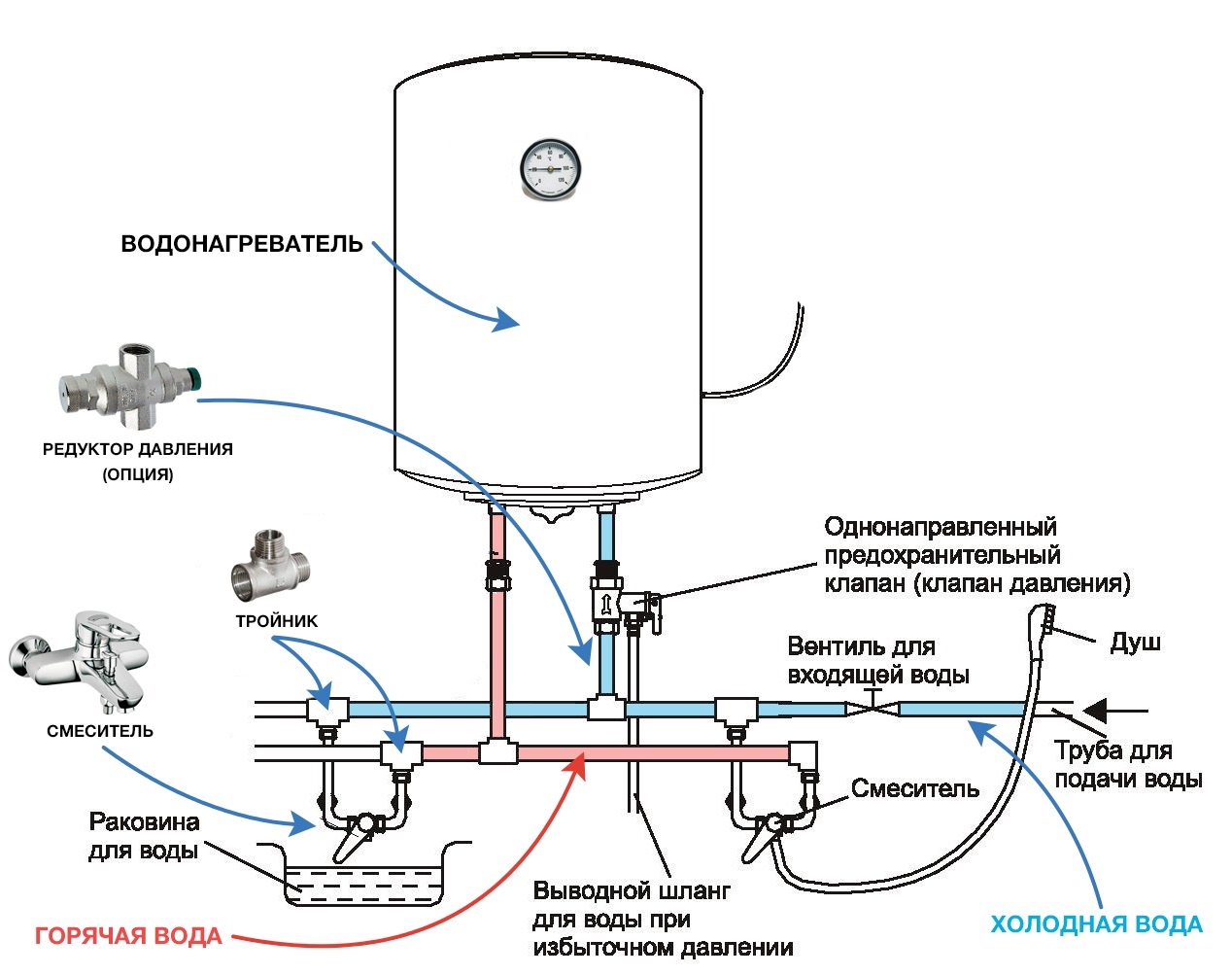

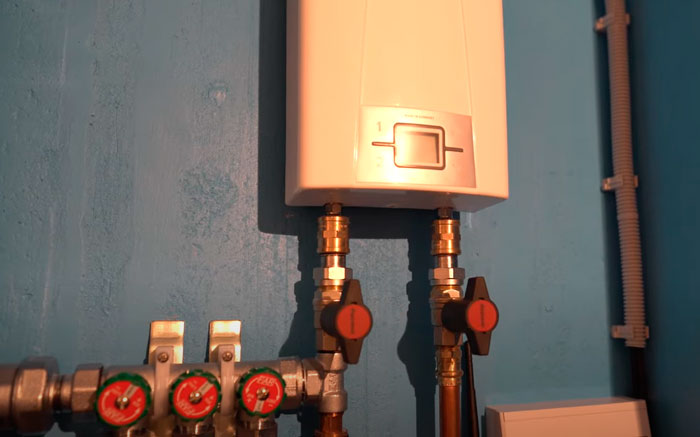

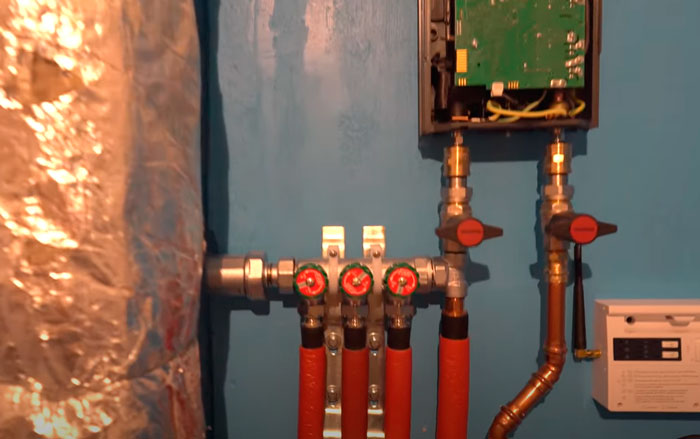

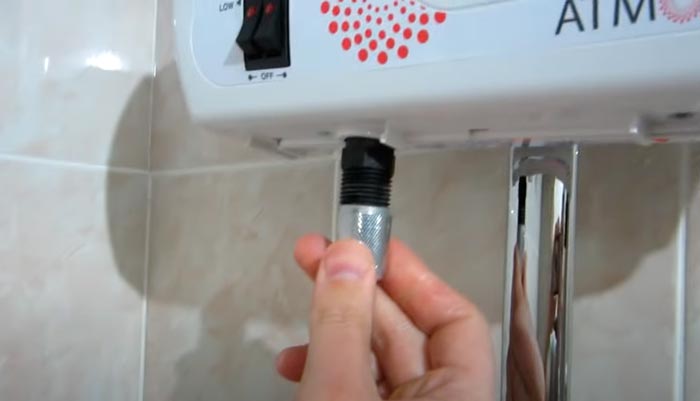

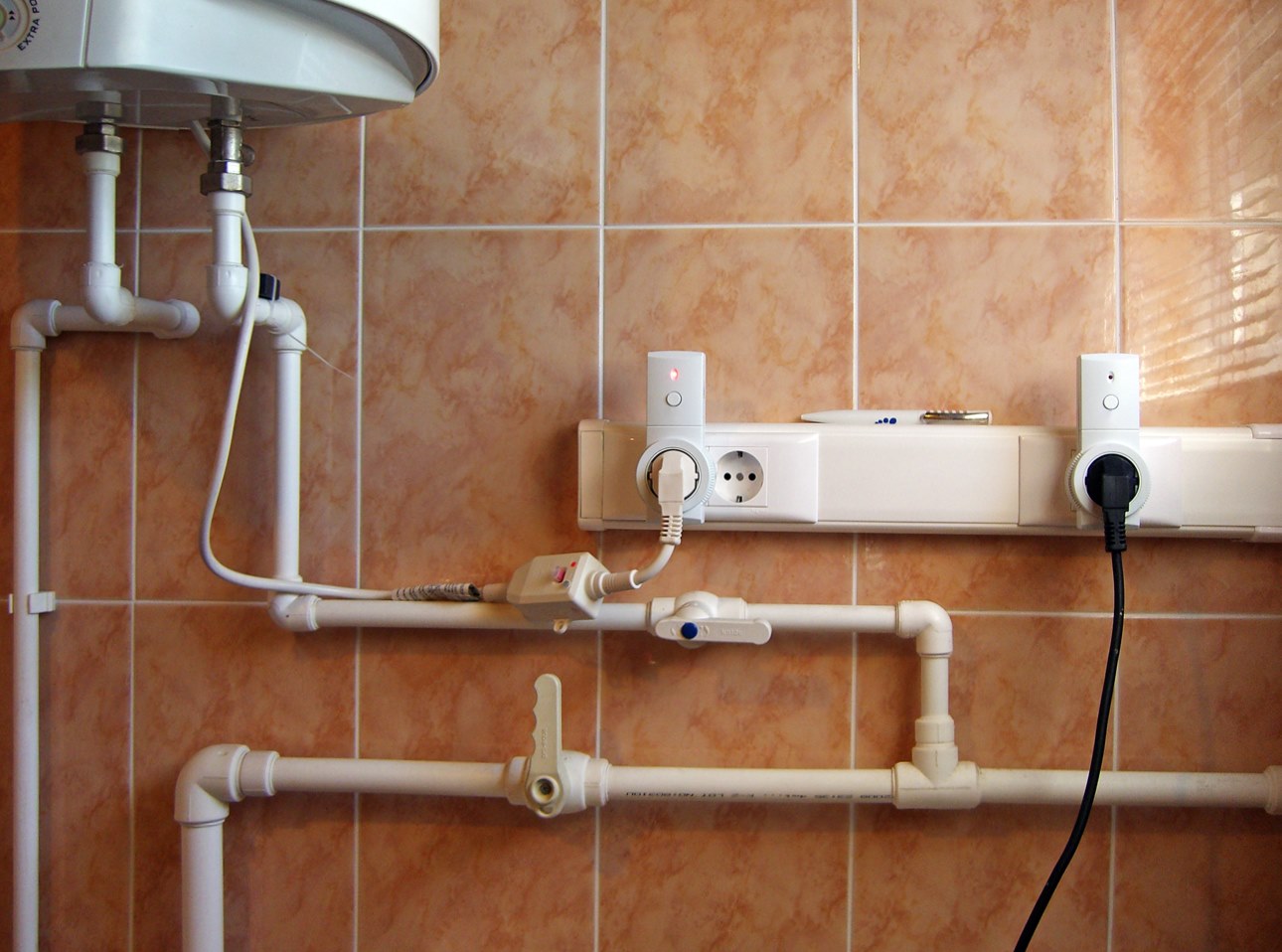

Хидравлична инсталация и свързване на бойлера

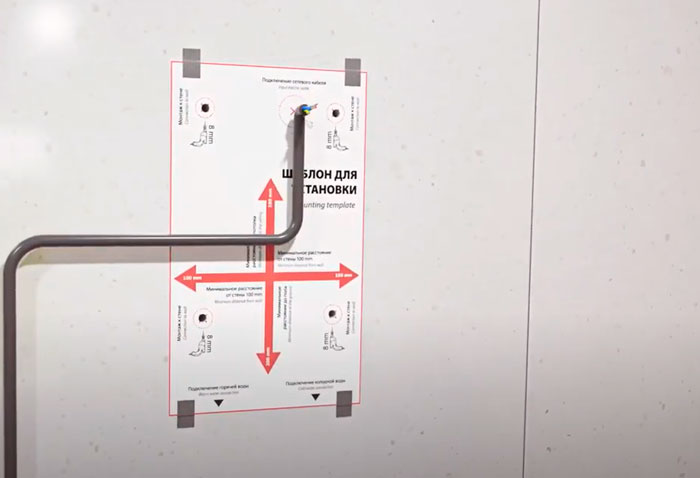

Работата по инсталирането на проточно устройство за нагряване на вода винаги започва с хидравлична инсталация, тъй като преди да се свърже към електрическата мрежа, тя трябва да се напълни с вода и въздушните ключалки трябва да бъдат изгонени.

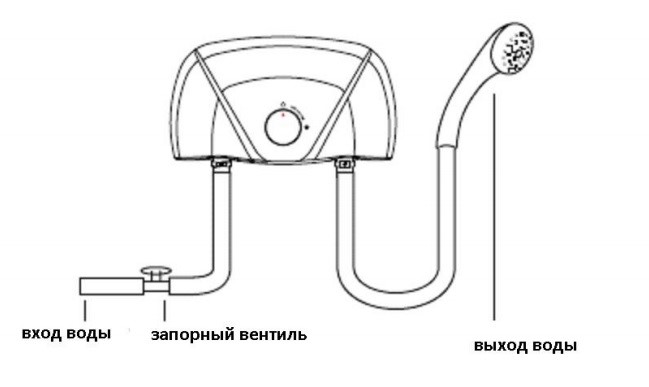

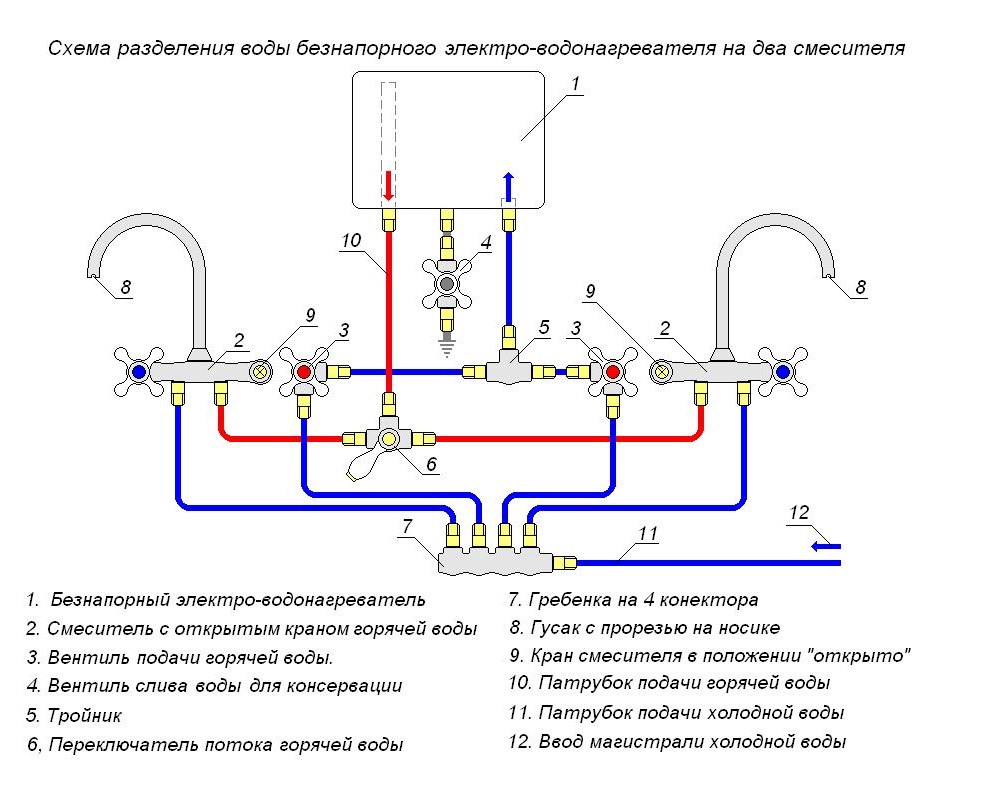

Схемата за инсталиране на проточен бойлер без налягане се различава от схемата за инсталиране на устройство за налягане с неговата простота и лекота на изпълнение, тъй като устройството е проектирано да работи само в една точка от водоснабдяването и топлата вода не се подава към него , но само студено. Такава работа е достъпна дори за неспециалист, можете да го направите сами.

Поставете устройството директно близо до душа или крана, където ще използват нагрята вода, като здраво го фиксират на стената. Когато го свързвате към метална тръба за студена вода, трябва да се използва само пластмасовата втулка с диелектрик, доставена с устройството, за да се гарантира безопасността.

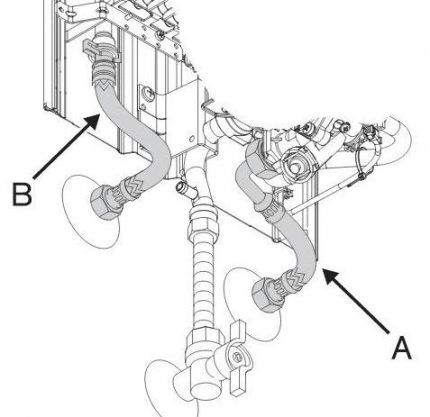

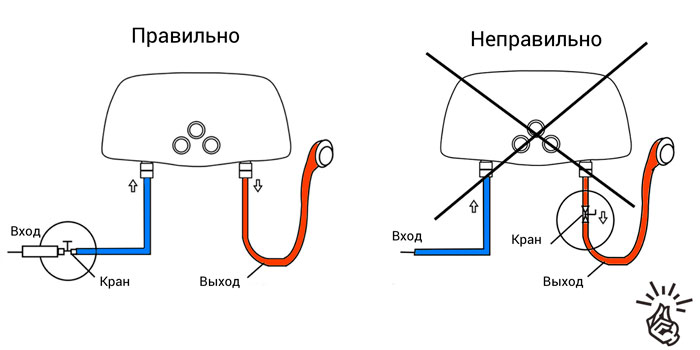

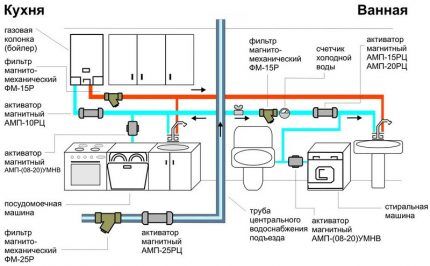

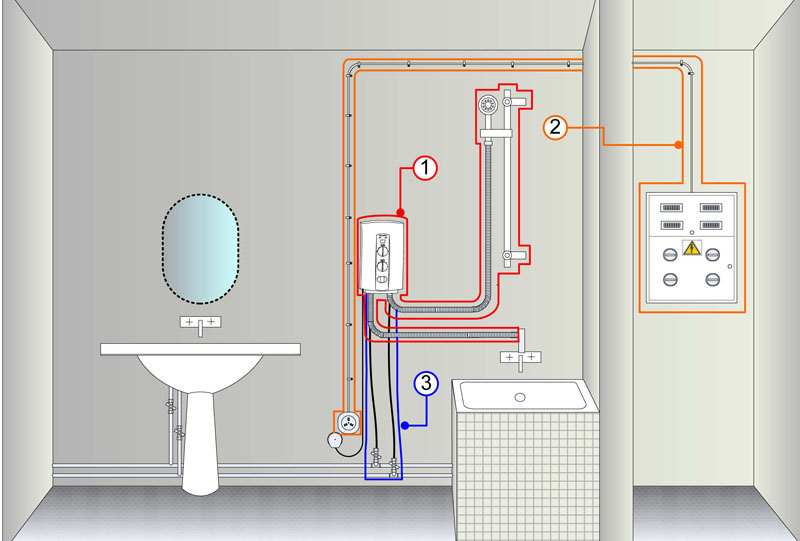

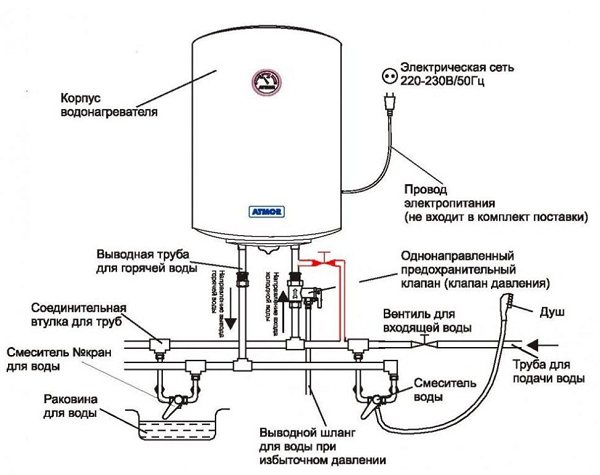

Диаграмата на правилното хидравлично монтиране на проточен бойлер предполага на входа на студена вода смесител или спирателен вентил, свързан към тялото на устройството с къс спирален маркуч, и на изхода на тялото на вече нагрят вода има само дълъг спирален маркуч, прикрепен към дръжката на душа. Монтиране на спирателни вентили на участъка на поточно-душната глава-схемата е неправилна и неприемлива.

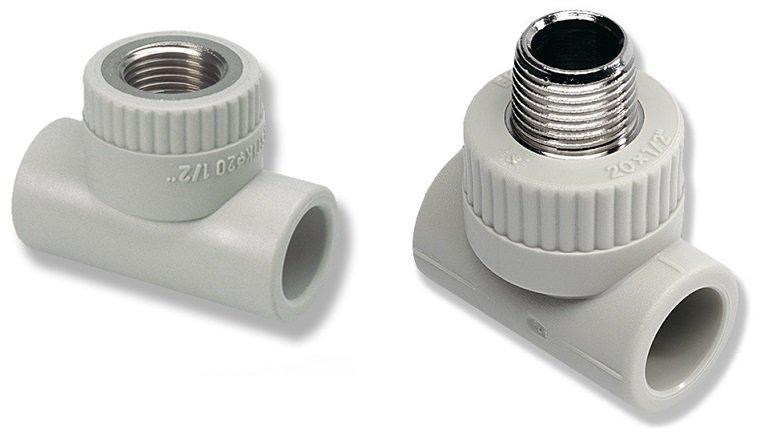

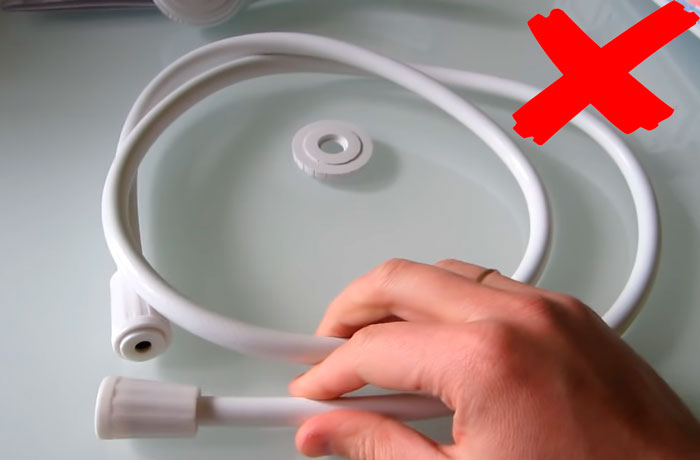

По време на монтажа е невъзможно да се заменят съставните материали – душ или специален смесител – с други, тъй като те са специално проектирани да регулират консумацията на вода и да я затоплят. В края на хидравличната инсталация водата се задвижва през бойлера, освобождавайки се от въздушните топки и продължавайки да го свързва към мрежата.

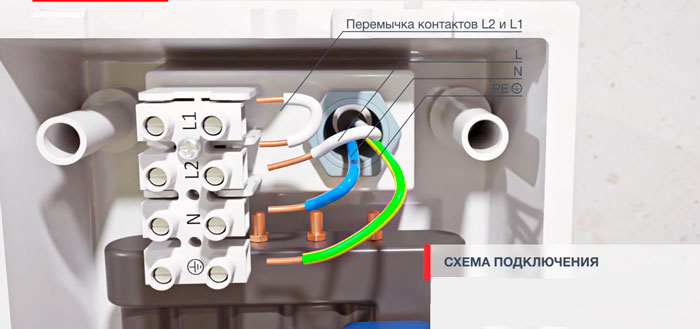

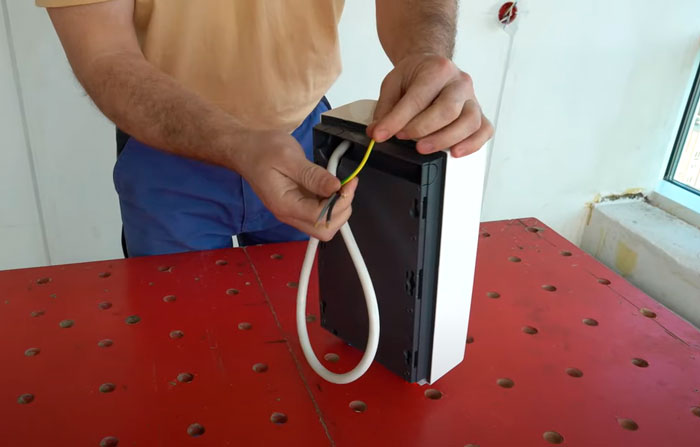

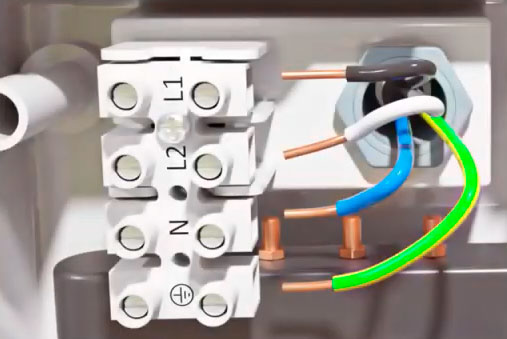

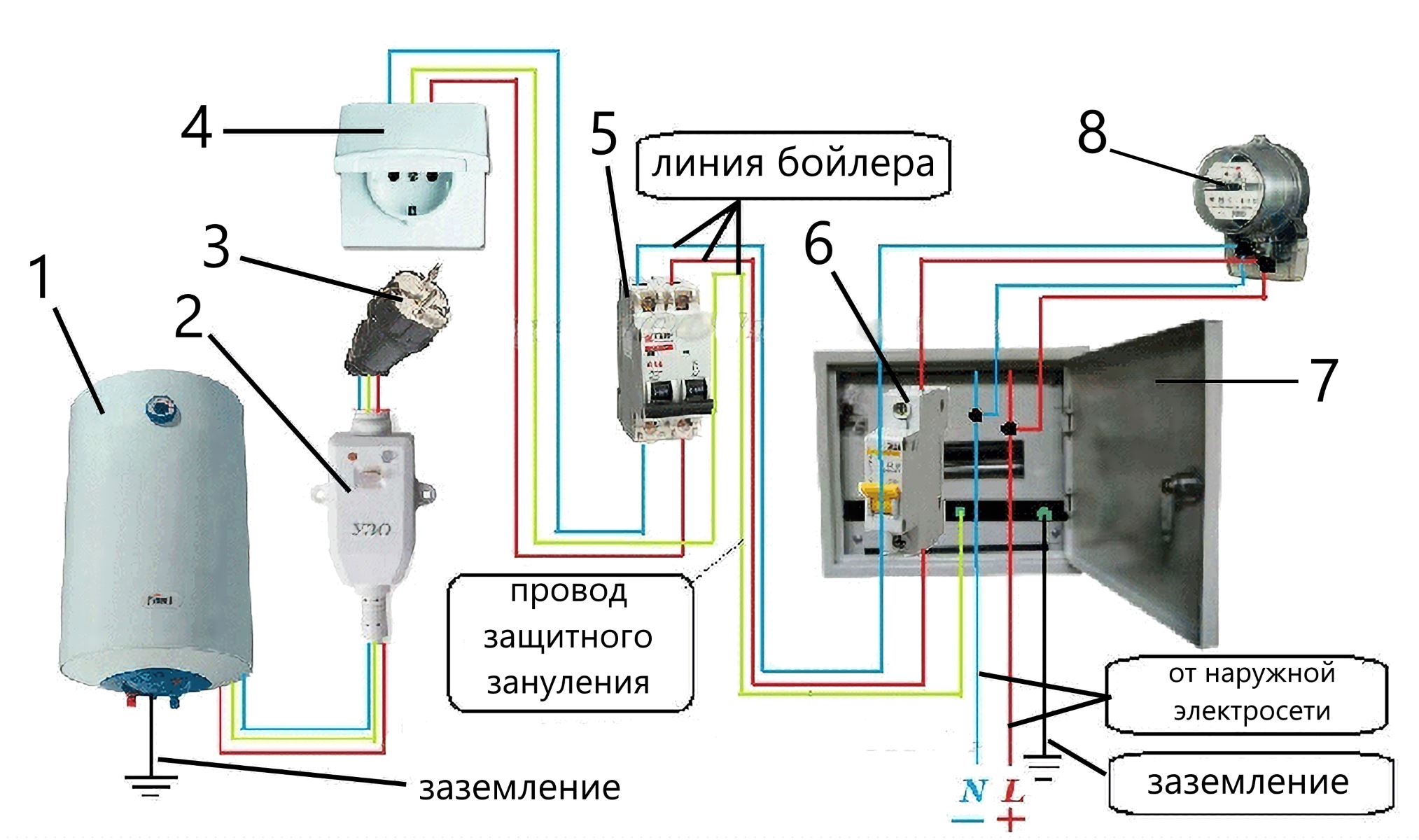

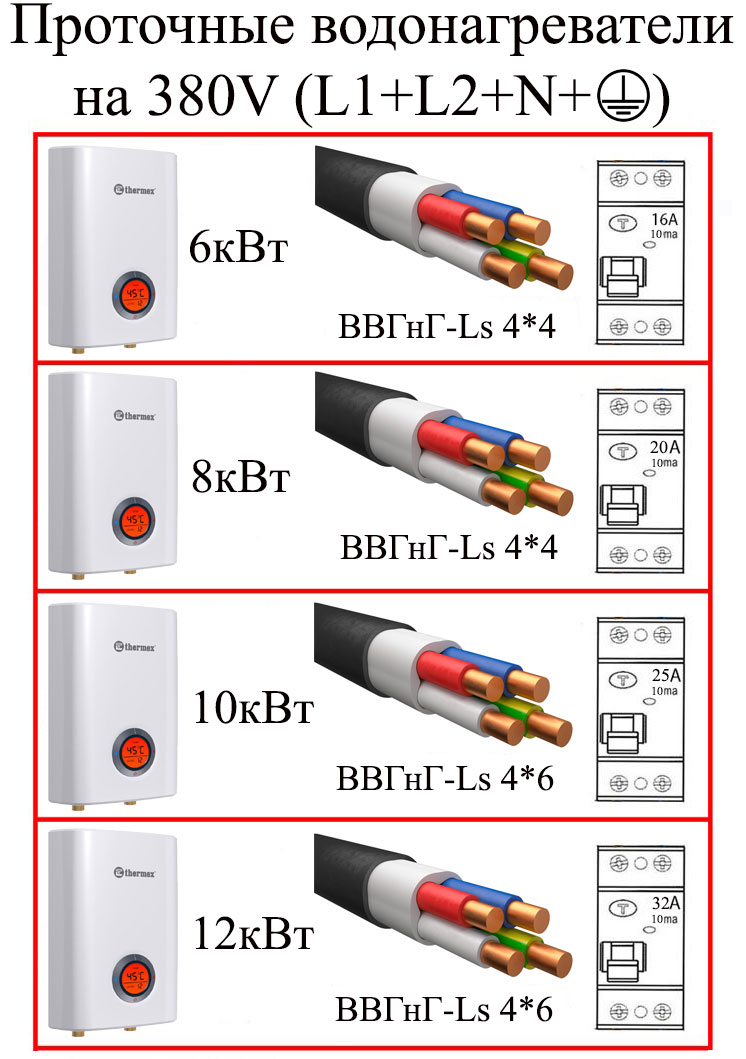

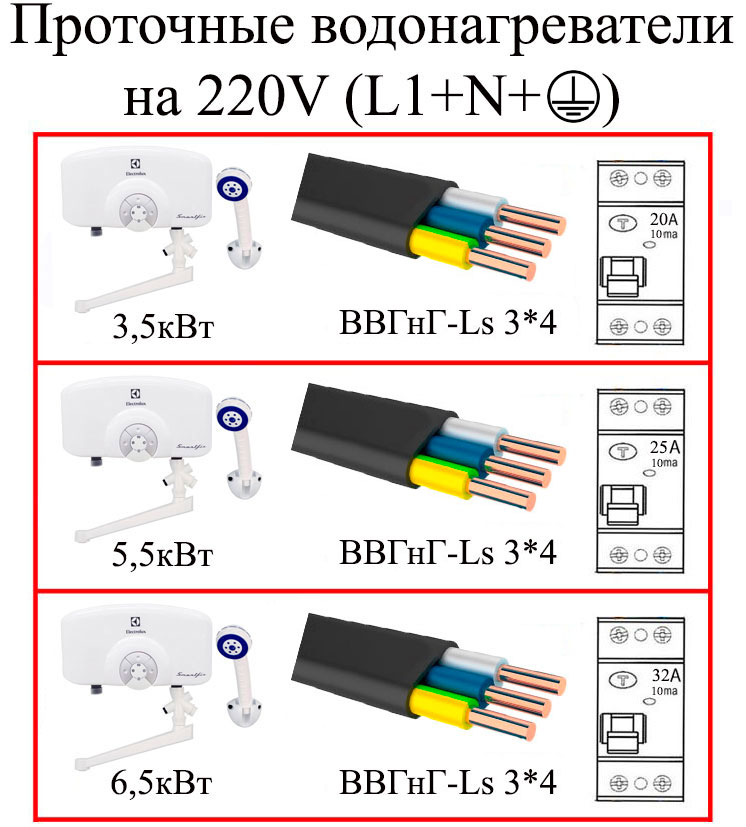

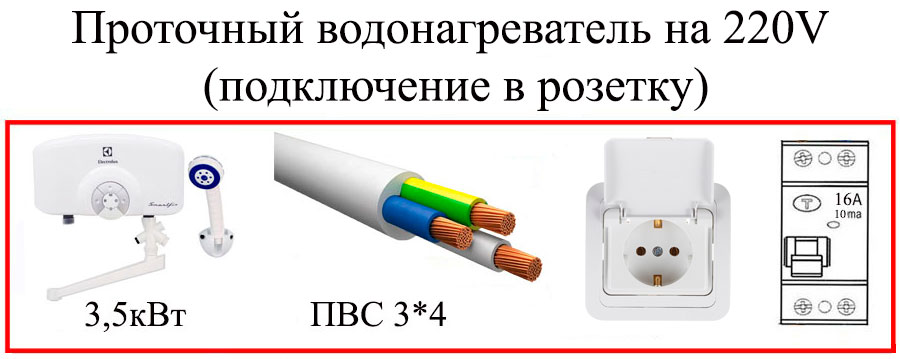

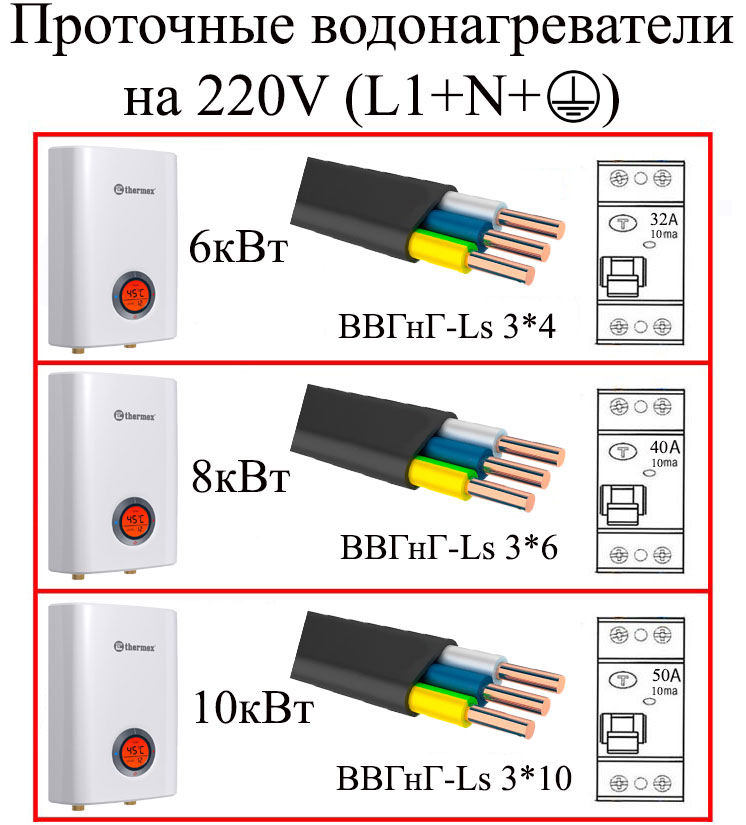

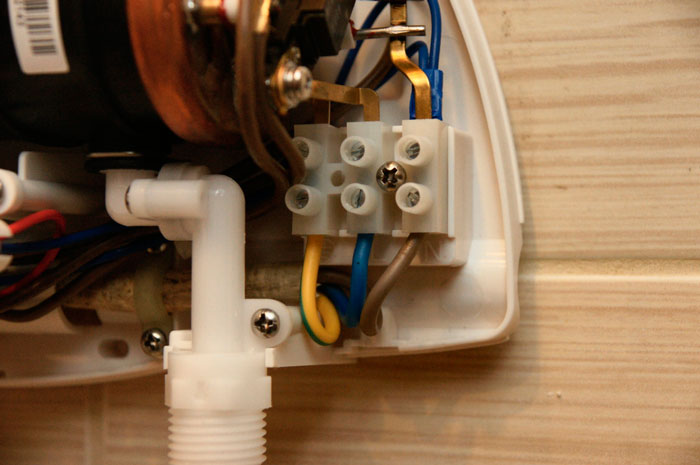

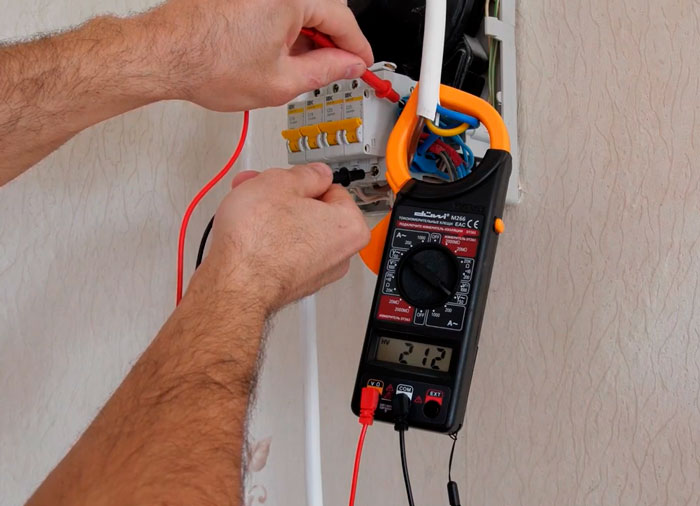

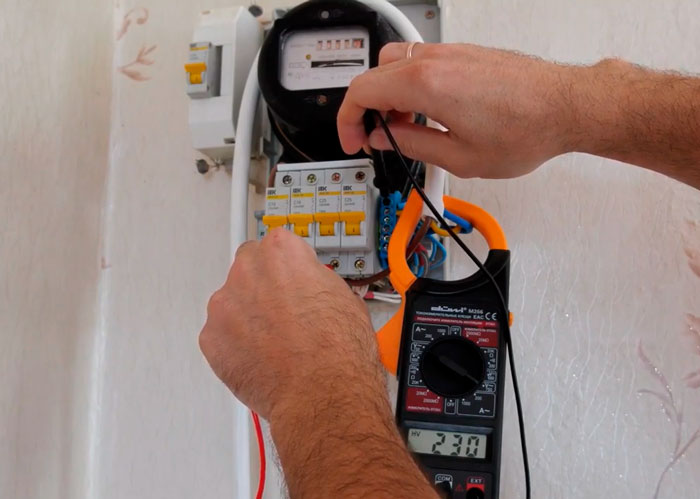

Схемата за окабеляване включва полагане на отделен кабел от електрическото табло. На тази линия в таблото за управление е инсталирана електрическа машина, съответстваща на консумацията на енергия на отоплителното устройство и RCD за ток от 30 mA.

За бойлер с ниска мощност, който ще бъде свързан еднофазно към 220 V мрежа, е подходящ трижилен кабел (фаза, нула, заземяване).

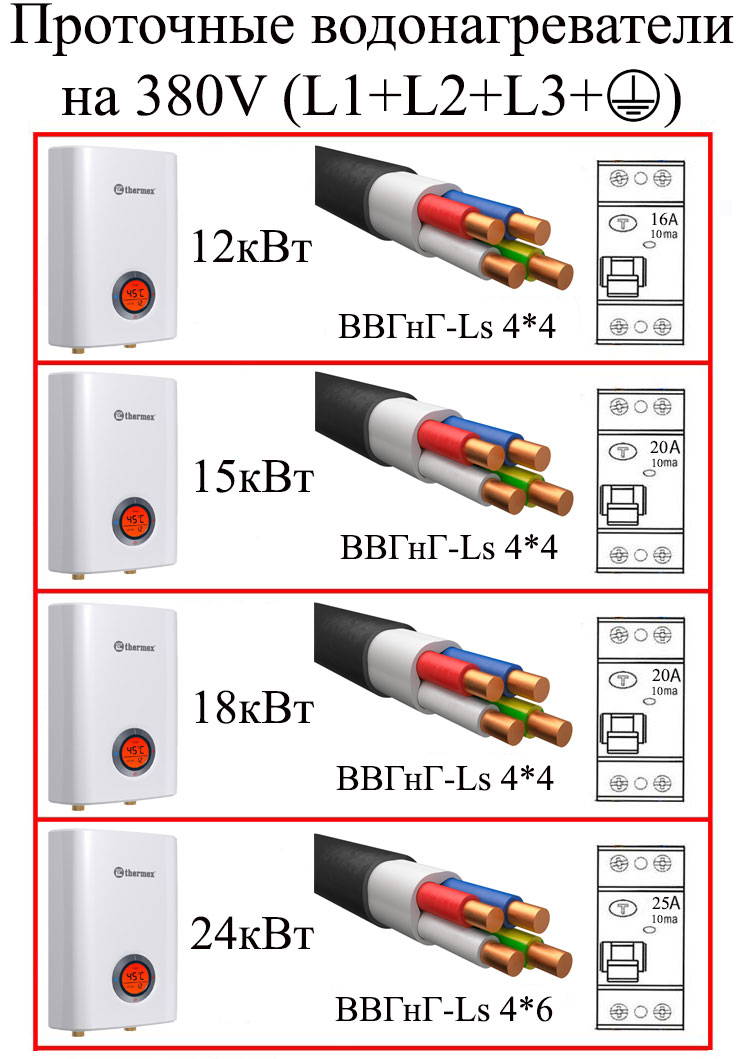

Ако устройството се нуждае от трифазна мрежа от 380 V, електрическият кабел трябва да бъде 4- или 5-жилен, в зависимост от модела на нагревателя и наличието или отсъствието на нулева клема (пет проводника са трифазни проводници, заземени, нулеви).

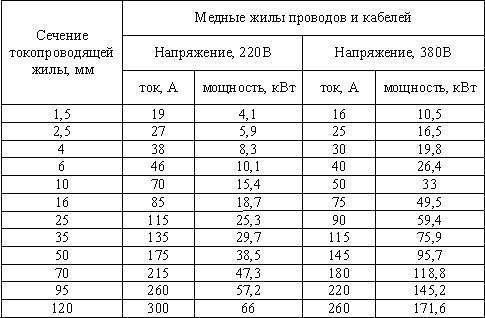

Площта на напречното сечение на медния проводник, необходима за максималната мощност на определено устройство, се изчислява въз основа на това, че 1 kW е осигурено с напречно сечение от 0,7-1 mm² на всеки проводник. Преди да свържете, за да се гарантира надеждността на контакта на проводника, също е препоръчително да го облъчите с поялник.

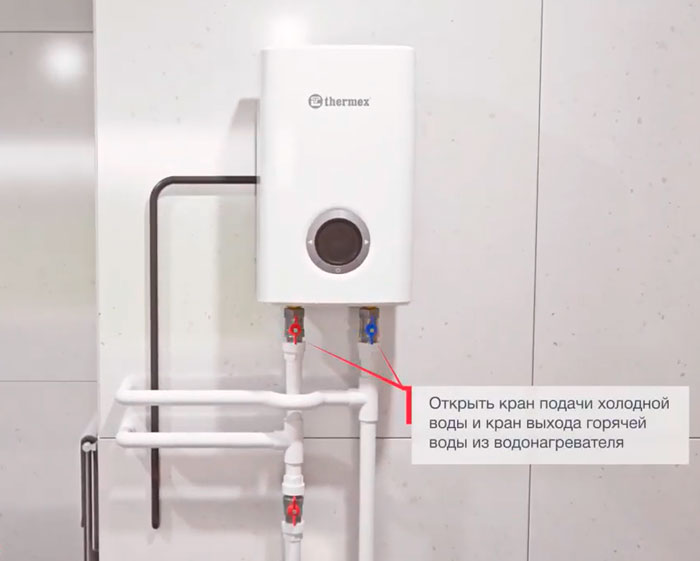

В края на цялата работа, като се уверят, че въздушните ключалки са изхвърлени от бойлера, те включват електрическата машина на таблото и използват топлата вода, която постоянно присъства в къщата.

Електронно управление

Въз основа на електронното управление на сигналите на няколко сензора за температура и налягане. Позволява ви да настроите температурата на изходящата вода с точност от един градус. Не зависи от промените в налягането в тръбопровода. Сензорите се наблюдават и режимът на отопление се поддържа от микропроцесор. Има модели, оборудвани с LCD екрани, показващи параметрите на нагревателя..

Разлики между устройствата за гравитация и налягане

Разликата между устройство без налягане е, че налягането вътре в него не надвишава атмосферното, докато бойлерът под налягане винаги изпитва налягането на основната вода.

Устройството без налягане предпазва кранчето, монтирано на входа, от налягането на чешмяната вода. Моделите от този тип имат слаба мощност (2-6 kW), не осигуряват достатъчно отопление на водата и най-често се използват в летни вили или в къщи за временно пребиваване..

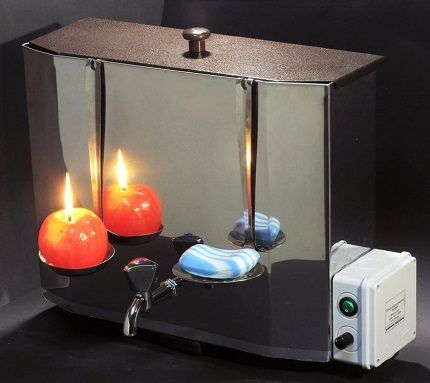

Бойлер без налягане

Моделите без налягане са проектирани да обслужват една точка, следователно те са оборудвани с лейка, чешма или кран + душ. Натоварването е малко и няма нужда да сменяте окабеляването с по -надеждно

Устройството под налягане няма дюзи и е мини котел с вход и изход. Едно устройство може да бъде свързано едновременно към няколко точки на синтактичен анализ.

Капацитетът им е достатъчен, за да осигури топла вода за кухненска мивка, душ и още няколко крана. Има 2 категории устройства за налягане-еднофазни (3-12 kW) и трифазни (3-30 kW).

Място на монтаж на бойлер под налягане

Мястото за монтаж на бойлер под налягане е под мивката, на стената или в шкаф. Той е в състояние да поддържа зададената температура на водата и има функция за автоматично включване / изключване

Недостатъците на устройството под налягане са по -високата цена и повишената консумация на енергия, но през периода, когато топлата вода е изключена в градски апартамент, в който живее голямо семейство, не можете без него.

Точки на свързване – без налягане и под налягане на нагревателя на потока

Според метода на свързване към водопровода, проточните бойлери са разделени на две групи.

Бойлери без налягане

Отоплителните системи от тази група не са директно свързани към електрическата мрежа. Те са проектирани да обслужват само една точка за дозиране на вода. Водата влиза в устройството без налягане през вече инсталиран кран или смесител. Такъв нагревател не е изложен на основното налягане на водата и налягането в него не надвишава атмосферното налягане. На изхода гравитационният нагревател е оборудван със собствен въртящ се чучур или душ маркуч или комбинация от двете дюзи.

Предлагат се различни версии на такива устройства:

  • Отделен корпус на нагревателя, който да се монтира до мивката или кранчето за душ.

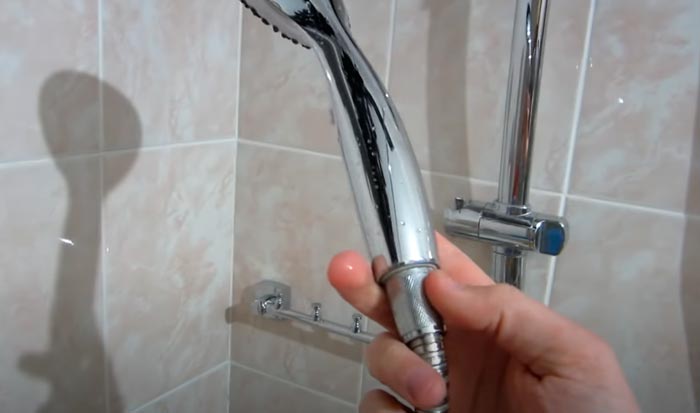

Бойлер без налягане с комбинация от кран и маркуч за душ на изхода

  • Под формата на нагревателна дюза, прикрепена към кран. Недостатък – значителният размер на такава дюза не позволява да се използва при ниски кранове.
  • Смесител с вече вграден нагревател в тялото.

По правило моделите със свободен поток имат ниска мощност (3–7 kW), което е достатъчно, за да се осигури топла вода до една разпределителна точка. Можете да монтирате връзката на устройството със свободен поток към два различни крана или смесители, както е показано на диаграмата.

Но използването на устройство без налягане съгласно тази схема е малко вероятно да осигури достатъчно отопление, докато и двата смесителя работят едновременно – няма да има достатъчно мощност. А с редуващата се работа схемата е доста жизнеспособна.

За да работи нагревателят, той трябва да бъде свързан към електрическата мрежа. Ниската консумация на енергия не изисква специални схеми за свързване със защитни устройства. Достатъчно е да го включите в стандартен домакински контакт. Съвременните модели устройства със свободен поток са оборудвани с предпазни клапани, които изключват отоплението, когато налягането на водата падне.

Лесното свързване на гравитационни бойлери и тяхната ниска мощност им позволява да се използват като временни устройства по време на периоди на спиране на топла вода или на места за временно пребиваване. Използването им е оправдано в една или две точки на свързване в летни вили – при кухненската мивка и през летния душ. Ако е необходимо постоянно нагряване на водата през цялата година, по -добре е да използвате опцията за налягане.

Бойлери с течаща вода под налягане

Нагревателите от този тип са в състояние да затоплят вода за няколко изходни точки, което е достатъчно, за да се осигури напълно апартамент или цяла селска къща с топла вода. Всъщност това е малка отоплителна система, поради което бойлерите под налягане понякога се наричат ​​система.

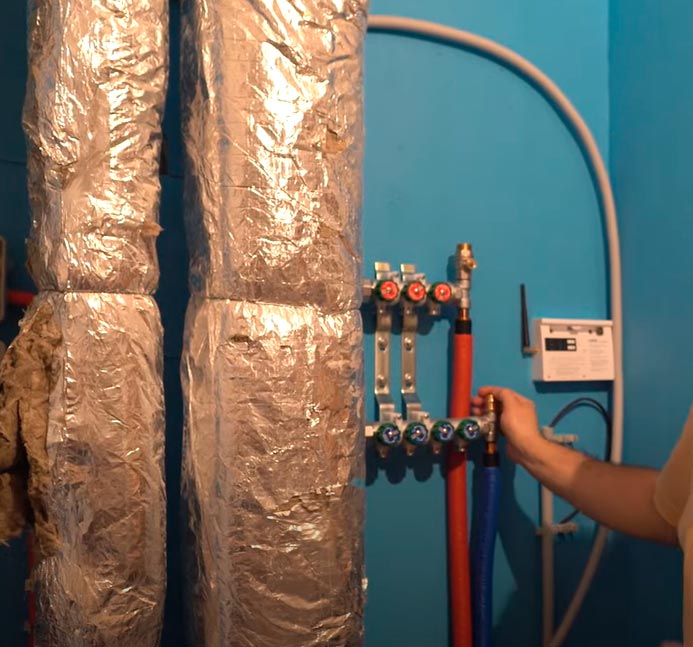

Устройството под налягане се врязва в основния водопровод – в щранг за студена вода в къщи с централно водоснабдяване или след помпена станция в селски къщи със собствено водоснабдяване.

Всички филтри, които гарантират чистотата на водата, трябва да бъдат свързани преди водата да влезе в нагревателя под налягане. След излизане от нагревателя водоснабдяването се разпределя до всички точки на потребление. Отоплението се включва само когато се консумира вода – чрез сигнал от сензор, който реагира на потока вода. Отнема 1-2 минути, докато системата достигне необходимия режим на отопление.

Ако системата за налягане е инсталирана в къща, където вече има топла вода, за предпазна мрежа в случай на нейно отсъствие, тогава схемата на свързване трябва да осигури бързо превключване от един източник на топла вода към друг.

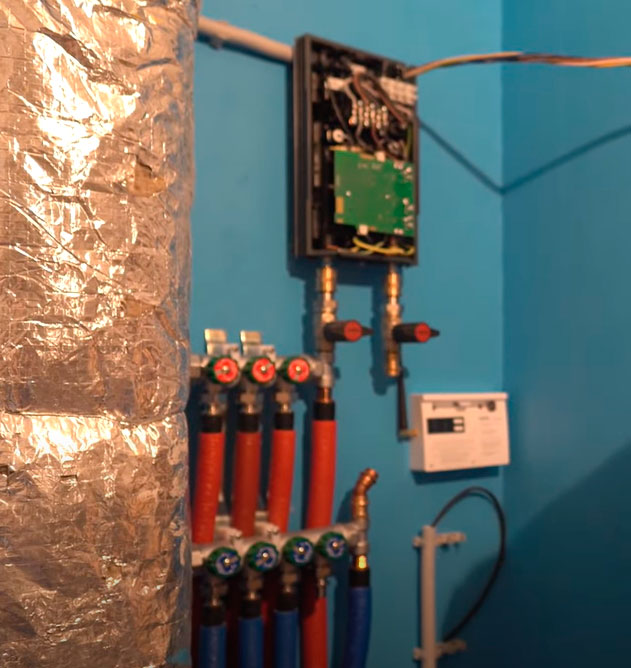

Схема на проточна система под налягане, която ви позволява да превключвате източника на топла вода от централен към вътрешен

Едновременното загряване на вода за няколко точки на потребление изисква съответната мощност на нагревателните елементи. За еднофазно 220 V захранване, напорната глава се предлага с мощност до 12 kW. Работата на по-мощни системи (до 25 kW) изисква трифазно напрежение от 380 V. Свързването на такива устройства трябва да се извършва от специалисти..

Но дори и за свързване на мощно устройство в еднофазна версия на мрежата, е необходимо да се осигури защита от претоварване. Желателно е да се използва устройство за остатъчен ток (RCD) и допълнителен прекъсвач, който управлява фазовата линия.

В допълнение към защитата е необходимо и подходящо електрическо окабеляване, което може да издържи тока, консумиран от мощен нагревател на потока. По правило е необходимо да се инсталира отделен електропровод за работата на проточна система. В домове, където вече са инсталирани електрически печки, можете да използвате електропровода им в краен случай. Но в този случай работата на електрическата печка и бойлера е възможна само отделно..

Видове проточни бойлери

Проточните бойлери са разделени според вида енергия, която се използва за отопление. Следователно те могат да бъдат разделени на следните видове:

  • Електрически, при който преминаващата вода се нагрява от нагревателен елемент (тръбен електрически нагревател) или метална тръба, която се влияе от променливо магнитно поле (индуктор). Следователно те са разделени на два вида: индукционни и нагревателни елементи. Този тип бойлер консумира електрическа енергия, поради което не е подходящ за места, където е невъзможно да се свърже към електрическата мрежа;
  • Вода, работеща от отоплителната система. Тези устройства не изискват електрическо свързване, така че могат да се използват дори в неелектрифицирани домове. Зависимостта от отоплителната система обаче не позволява използването им през лятото;
  • Слънчева, получаваща топлина от слънцето. Те не зависят от отоплителната система или електричеството, така че могат да се използват в летни вили. Тези устройства обаче загряват водата само в топли слънчеви дни;
  • Газ, задвижван от втечнен или основен газ. Такива устройства се използват само в къщи и апартаменти, свързани към централния газопровод..

    Това устройство загрява потока вода, преминаващ през него

Основата на електрически нагревател за вода е нихромова тел с висока устойчивост, навита върху керамична рамка. Индукционният нагревател работи по различен начин. На метална тръба се навива дебела медна шина, след което се прилага високочестотно (до 100 килохерца) напрежение. Променливото магнитно поле загрява металната тръба, а тръбата от своя страна загрява водата. Има проточни нагреватели, които са вградени в котли или топлинни акумулатори, пълни с вода. Следователно те се наричат ​​водни. Най -добрият вариант за лятна вила е слънчев проточен бойлер. Захранва се със слънчева енергия и загрява водата до 38-45 градуса, което е достатъчно за вземане на душ. Газови проточни бойлери се появиха в студентската среда от отчаяние, причинено от счупена колона или други подобни фактори. Те са навити в спирала

Какво можете да направите сами

Преди да изберете конкретен тип бойлер, трябва да определите какви инструменти, материали и умения са ви на разположение. Ако знаете как да работите добре със заваръчна машина, можете да направите електрически бойлер. Ако вече имате работеща отоплителна система с топлинен акумулатор и знаете как да използвате заваръчен инвертор, можете да направите бойлер. Ако нямате такива таланти или нямате нито електричество, нито отопление на вода, тогава слънчевият бойлер е напълно по силите ви..

Газовите бойлери са средство за повишена опасност. За да работите с каквито и да било газови устройства, трябва да преминете специално обучение, в противен случай има голяма вероятност вместо проточен бойлер да получите мина със забавено действие, която един ден ще експлодира. Ако концентрацията на газ в помещението е 2-15%, тогава експлозията ще възникне от всяка искра. Следователно в тази статия няма инструкции, с които можете да създадете газов проточен бойлер..

Самостоятелен монтаж на проточен бойлер

За да създадете повечето бойлери, ще трябва да се научите как да използвате заваряване

Класификация

Според условията на проблема се нуждаем от компактно устройство за вграждане. Съответно газовите бойлери изчезват: невъзможно е да се монтира устройство от този клас в шкаф под мивка или мивка.

Кумулативна

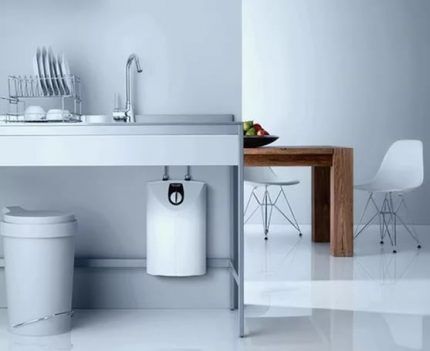

Съхраняващите електрически бойлери под мивката също пасват идеално. Разбира се, с малък обем.

Колко малко? Всичко се определя от размера на шкафа и от това дали се използва за нещо друго.

Устройство с обем 10 – 15 литра ще се побере перфектно в най -тесния шкаф до кофа за боклук или домашно приготвени кисели краставички; с обем 30 литра, няма да има свободно място под мивката.

Инсталиране на проточен бойлер със собствените си ръце: инструкция стъпка по стъпка

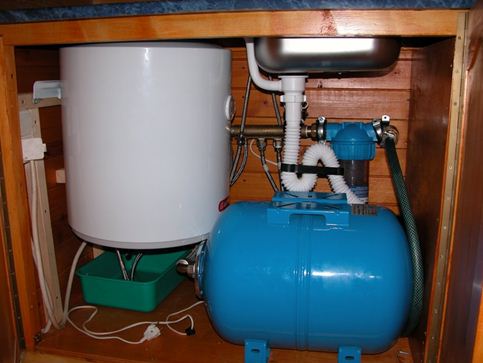

Широкият бордюр на снимката обаче съдържа 50-литров нагревател и хидравличен акумулатор..

Как работят тези устройства? По същество те са малък запечатан топлоизолиран резервоар, оборудван с нагревателен елемент и термостат. Когато температурата падне под критичната стойност, нагревателният елемент се включва и я довежда до зададената. Няма фундаментални разлики, с изключение на силата на звука, между различните устройства. (Вижте също Мивки за баня: Характеристики.)

Инсталиране на проточен бойлер със собствените си ръце: инструкция стъпка по стъпка

Котелно устройство.

Видове битови бойлери

Характеристиките на свързването на домакински нагреватели са пряко свързани с видовете устройства, техните технически параметри, общи размери.

Със нагреватели за съхранение студената вода се събира в контейнер, загрява се и след това се отвежда до водоприемника.

Чрез проточни блокове отоплението се осъществява директно по време на потока студена вода в контакт с нагревателя, без събиране на течност в резервоара за съхранение.

Техническо устройство на резервоара за съхранение

Системата за отопление на вода за съхранение, котли, в опростена схематична форма, е резервоар, оборудван с електрически нагревателни елементи или течни топлообменници. Съдът за съхранение има тръбопроводи за подаване на студена вода и изход за топла вода.

Конструкциите на котли за непряко отопление са допълнително оборудвани с работна зона на охлаждащата течност и линии за свързване към отопление.

Всяка съвременна система, независимо от конструктивните характеристики, е оборудвана с автоматизация, благодарение на която температурата на нагряването на водата и работата на системата като цяло се регулират.

Структурно проектиране на отоплителни устройства

Има проекти на бойлери за съхранение, предназначени за вертикален (стенен) и хоризонтален (подов) монтаж. Разбира се, във всеки отделен случай на използване на определени котли има функции за инсталиране..

Така че, ако се предполага стенен монтаж на водно отоплително устройство, е необходимо предварително изчисление на натоварването и сравнение на получените резултати с проектните параметри на стената на помещението, върху което ще се монтира устройството..

Инсталирането на оборудване без изчисления на натоварване заплашва да се превърне в фатална грешка при инсталиране, когато напълнен котел може просто да се срути заедно с крехката преграда, на която е монтиран.

Съгласно инструкциите за оборудването, натоварването трябва да се изчисли, като се вземат предвид четирикратното тегло на котелната система..

Ето защо, ако структурата на опорната стена е откровено слаба, веригата на бойлера трябва да бъде допълнена не само с линии за свързване към водоснабдяването и охлаждащата течност, но и с подсилени стелажи – чрез крепежни елементи.

На класическите схеми за свързване на стенни котли, входните / изходящите тръби за вода на отоплителните устройства са маркирани със съответния цвят – син / червен.

Критерии за избор на бойлер

Основният параметър на устройството е консумацията на енергия. Зависи колко електричество ще консумира и колко гореща ще бъде водата. За апартамент по време на сезонни прекъсвания са подходящи устройства за 3-7 kW. Те са свързани към домакински контакт от 220 V. За частна къща или промишлени помещения е по -добре да закупите агрегат от 18 kW, той работи от мрежа 380 V.

Избор на бойлер

Проточният бойлер не налага ограничения върху обема на нагрятата вода.

Според метода на управление бойлерите са разделени на електронни и хидравлични. Първите се управляват от микроконтролери, всички параметри са фино настроени. Недостатъкът им е високата цена. Хидравликата превключва режимите с налягане на водата. Той е по -лесен за работа и ремонт.

Критерий # 1 – параметри на мощността и производителността

Мощността е решаващ критерий, който влияе върху количеството гореща вода, която се нагрява за определен период от време. Ако трябва да вземете бърз душ или да сготвите вечеря, е достатъчен уред с ниска мощност, който може да загрее 3-5 литра вода в рамките на минута..

Загряването се извършва бързо, само за 20-25 секунди. За повишени нужди препоръчваме да разгледате по -мощни модели..

Таблица за търсене на топла вода

Използвайки таблицата, можете да определите нуждите от топла вода за вашето семейство. Броят на членовете на семейството и броя на крановете се вземат предвид.

За да изчислите мощността, можете да използвате общоприетата формула:

P = Q x (t1 – t2) x 0,073,

Където:

  • P (W) – мощност;
  • Q (l / min) – дебит на гореща вода;
  • t1 (° C) – необходимата температура на топлата вода;
  • t2 (° C) – температура на водата във водоснабдителната система;
  • 0,073 – коефициент на корекция.

За да не правите сложни изчисления, погледнете препоръките на производителя – те обикновено показват предназначението на бойлера.

Например, устройства с мощност до 8 kW се препоръчват да се инсталират в летни вили, където няма нужда от постоянно отопление. Средна температура от 40-50 ° C е достатъчна за бързо измиване или няколко чинии.

Ако искате да закупите сериозно устройство за постоянна поддръжка на вашата къща или апартамент, помислете за модели с мощност най -малко 20 kW. Когато избирате, опитайте се да вземете предвид местата за инсталиране на точките на изтегляне.

Ако душът и мивката са разположени един до друг през стената, е възможно да инсталирате един продукт, далеч един от друг – ще трябва да закупите две устройства с ниска мощност или един по -мощен бойлер под налягане.

Бойлер Kospel EPJ 3.5 Optimus

Модел за раздаване – проточен електрически бойлер Kospel EPJ 3.5 Optimus. Мощност – 5,5 kW; напрежение – 220 V; производителност – 2,7 л / мин (при температура 30 ° С); оборудван с термозащита и кран с р Бойлер Kospel EPJ 3.5 Optimus

Няколко думи за най-слабите модели, чиято мощност не надвишава 3-4 kW. Те са предназначени главно за използване в топъл сезон, когато средната температура на водата в мрежата е 18-20 ° C..

Ако искате да вземете горещ душ дори през зимата (точно през периода, в който често се случват инциденти), изберете модели с мощност от 6 kW и повече.

Мощността и производителността на устройството са посочени в техническия лист на продуктите, както и на етикетите с цени в обяснителните описания. На уебсайтовете на онлайн магазините точните данни могат да бъдат намерени в раздела „Спецификации“.

Критерий 2 – наличност на допълнителни опции

Дизайнът на бюджетните модели е прост, тъй като те нямат допълнителни функции, но оборудването на по -скъпите модели с електроника прави живота на потребителите много по -удобен..

Когато избирате, обърнете внимание на характеристики като:

  • няколко режима на захранване;
  • индикация за включване и отопление;
  • защита от прегряване;
  • ограничение на температурата (максимална и минимална);
  • защита срещу твърда вода;
  • защита срещу котлен камък;
  • възвратен клапан;
  • функция за програмиране.

Изброените характеристики са характерни за моделите от среден клас на цена 15-20 хиляди рубли. В скъпите устройства можете да намерите по -интересни, тясно фокусирани опции. Например, много продукти на AEG са подходящи за свързване към слънчеви панели – загряване до +60 ° C на входа.

Модел AEG DDLE

Редови модел AEG DDLE с LCD дисплей и регулируема мощност от 18 kW до 24 kW. Допълнителни функции: промяна на цвета на дисплея от син на червен, когато температурата достигне 42,5 ° C, опция ECO, контрастен душ

Рейтинг на известни производители

Основните критерии, по които се оценяват продуктите на известни производители, са качество, гаранционен срок, стандартни функции, наличие на допълнителни опции, разнообразие от модели.

Цената на продуктите може да бъде пренебрегната, тъй като всеки производител има линия от ниски, средни и високи ценови категории.

Място # 1 – Stiebel Eltron

Немската компания Stiebel Eltron, която произвежда безупречно оборудване с 3-годишна гаранция. Известен с пускането на мощни бойлери под налягане с набор от допълнителни функции. Лесен монтаж и лекота на използване, много удобни режими, контрол на температурата и налягането – изключителни качества плюс немска надеждност.

Модел Stiebel Eltron DHB-E 13 SLi

Stiebel Eltron DHB-E 13 SLi за стенен монтаж. Мощност – 13 kW, степен на защита IP 25, електронно управление, функция за аварийно изключване

Място # 2 – AEG

Немски производител AEG, който се е доказал с отлично качество на продукта. Устройствата издържат дълго и рядко стигат до сервизни центрове за ремонт..

Линия от еднофазни устройства от серията “мини”, компактна и икономична, стана популярна в Русия..

Проточен бойлер AEG MTD 570

Проточен бойлер AEG MTD 570 с лаконичен дизайн. Мощност 5,7 kW; производителност – 2,9 л / мин; температурата се регулира хидравлично

Място # 3 – Electrolux

Шведската компания Electrolux, известна с разнообразие от модели в средния ценови сегмент.

Компактните, но достатъчно мощни устройства са по -евтини от германските им колеги поради използването на по -малко надеждни материали в конструкцията. Повечето продукти са произведени в Китай.

Модел на потока Electrolux NPX6 Aquatronic с мощност 5,7 kW с електронно механично управление. Оборудван с функция за автоматично включване / изключване, максимална температура на нагряване – +50 ° C

Място # 4 – Atmor

Израелска марка Atmor, която произвежда бюджетни устройства за дома и вилите. Компактните устройства с механично управление имат няколко режима на работа, добре смазана автоматизация и защита от прегряване.

Модел Atmor Basic

Модел на душ Atmor Basic. Има три режима на работа – с отоплителна мощност 2/3/5 kW, има контрол на температурата (максимум – +50 ° C), включени са индикация, монтажен комплект и душ глава с гъвкав маркуч

Място # 5 – Тимбърк

Шведската компания Timberk, която произвежда няколко серии евтини проточни бойлери. Популярни са линиите Primalux и Watermaster. Устройствата не са взискателни към налягането на водата, имат компактни размери и модерен дизайн.

Timberk Primalux WHEL-7

Моделът за душ Timberk Primalux WHEL-7 6.5 kW. Производителност – 4,5 л / мин; клас на водозащита – IPX4; има три нива на мощност и фин филтър

Изброените модели са популярни в Русия и се предлагат в асортимента на много онлайн магазини. Цените могат да варират в зависимост от обменния курс и маркетинговата концепция на продаващата компания.

Как да го направите сами

Самостоятелен монтаж на проточен бойлер

За тези, които обичат да правят нещо със собствените си ръце или имат техническо образование, няма да е трудно да направят проточен котел.

Един прост дизайн сам по себе си е поправим и продуктивен – всичко това е възможно за бюджетни пари. Домашен проточен котел се инсталира чрез завъртане на палачинка около електрическа печка или газова печка.

За да направите бойлер у дома, ще ви трябва:

  1. Тръбата е изработена от мед, тъй като тя е отличен проводник на топлина. Понякога използват нихромова тел, навивайки я няколко пъти.

Моля, обърнете внимание: дължината на тръбата не влияе върху количеството топлина, пренесена от източника, така че в този случай не е необходимо да се затрупва конструкцията с допълнителни пръстени.

  1. Гумен маркуч (за предпочитане нов).
  2. Гумени уплътнения, подходящи за диаметъра на маркуча и металните скоби.

За да направите всичко компетентно и безопасно, трябва да се запознаете с техническата документация на електрическата (газова) печка и да определите нейния потенциал.

Напредък:

Самостоятелен монтаж на проточен бойлер

  1. Измерете диаметъра на палачинка на електрическа печка или котлон.
  2. Огънете медната тръба в спирала с диаметър малко по-голям от диаметъра на плочата, така че спиралните изходи да излизат на 20-30 см от плочата. Необходимо е спиралата да приляга плътно към основата на плочата и да няма изкривявания. Уверете се, че спиралата има прави, гладки ръбове.
  3. Закрепете спиралата с помощта на лъкове и болтове (можете да използвате друга скоба за закрепване).
  4. Свържете гумен маркуч към спиралните изходи и го фиксирайте с метална скоба.
  5. Свържете другия край на маркуча към смесителя и го инсталирайте по протежение на мивката.
  6. Включете водата и проверете системата за течове.

Важно е да знаете: преди да изключите водата, първо трябва да изключите нагревателния елемент. Ако направите обратното, спиралата може да изгори

Схема на свързване на проточен бойлер

Преди монтажа ще разберем от какво се състои каналът, как е свързан към водоснабдителната система.

Устройство (диаграма) на проточен бойлер

  1. Корпус на флейта.
  2. Нагревателни елементи.
  3. Блок за контакти, свързан с блока за управление.
  4. Блок за управление на потока течност.
  5. Вход за студена вода.
  6. Горещ изход.

Входящата тръба на захранването със студена вода влиза в тялото на устройството. Течността преминава през нагревателен елемент (представен от нагревателен елемент или спирала). Тръба с повишена температура на съдържанието се отстранява от бойлера.

Необходими инструменти и материали

Ако окабеляването на къщата е напълно способно да работи с бойлери и е възможно да го свържете към водоснабдителната система или да направите свързване, тогава можете да започнете работа.

От необходимите инструменти:

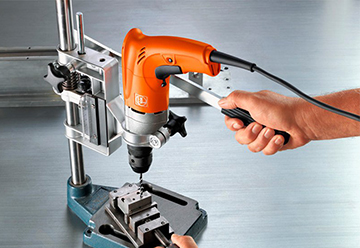

  1. Перфоратор със свредло с необходимата дебелина;
  2. Рулетка;
  3. Комплект ключове;
  4. Отвертки;
  5. Клещи;
  6. Чук и др.

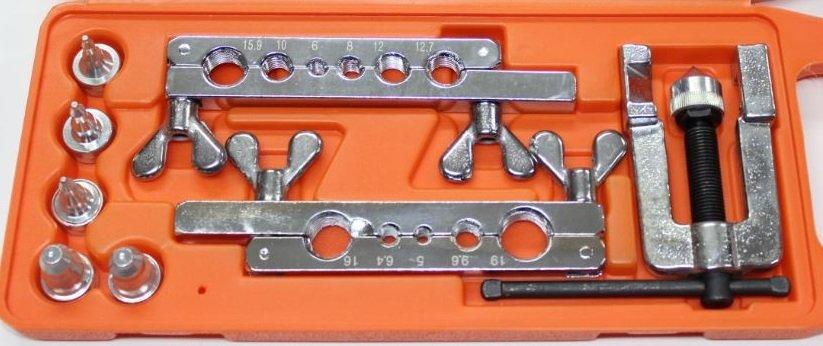

Освен това може да се нуждаете от поялник за пластмасови тръби или матрица за резба на метални тръби.

Самостоятелен монтаж на проточен бойлер

Тези инструменти са необходими, ако имате нужда от свързване с водоснабдителна система..

Ще ви трябват и следните материали:

  • Теглене с паста за запечатване на фугата или лентата за фум;
  • Спиращи кранове (количество – от 1 до 3 бр.);
  • Тройници (пластмасови или метални);
  • Монтажни куки;
  • Свързващи маркучи (ако не са включени в комплекта);
  • Предпазен клапан (за котел);
  • 3-жилен кабел (трябва да е достатъчно дълъг, за да достигне брояча);
  • Автоматичен прекъсвач или контакт.

След това ще разгледаме последователността от действия за инсталиране и свързване на различни видове бойлери.

Организация на електрозахранването

Мощността на битовите нагреватели варира от 3 до 27 kW. Старите електрически кабели няма да издържат на такова натоварване. Ако устройство без налягане, проектирано за 3 kW, все още може да бъде свързано към съществуваща електрическа мрежа, тогава мощните модели под налягане изискват отделна линия.

Мощен бойлер не трябва да се свързва към контакт. От устройството до електрическото табло се полага права линия. Веригата включва RCD. Прекъсвачът се избира според мощността на проточния уред. Според стандарта индикаторът е 50-60 A, но трябва да погледнете инструкциите за устройството.

Напречното сечение на кабела се избира по същия начин, като се отчита мощността на нагревателя, но не по-малко от 2,5 мм 2. По-добре е да вземете меден проводник и винаги трижилен. Проточният бойлер не може да се използва без заземяване..

Подготвителна работа

Независимо къде възнамерявате да инсталирате: в апартамент или в къща, важно е да изберете правилното място. Прочетете повече в отделна статия: „Монтаж на бойлер„ Направи си сам “.

Най -добре е да поставите котела в баня или тоалетна. Препоръчително е да поставите малък проточен уред в кухнята за използване на мивката. Уверете се, че след инсталирането всички части на оборудването остават свободни за достъп. Дори ако инсталирате под мивка или ниша, оставете място за обслужване.

Продуктите за съхранение изискват редовен технически преглед. Нагревателният елемент и стените на резервоара трябва да бъдат отстранени от котлен камък, а магнезиевият анод трябва да се подменя веднъж годишно.

Какво друго трябва да се има предвид:

  • Здравина на стената. Резервоарът от 100 литра трябва да бъде монтиран върху здрава стена и да бъде закрепен със стоманени анкери.
  • Близостта на комуникациите – захранване със студена вода. Колкото по -къси са тръбите, толкова по -малко топлина губи течността.
  • Нагревателите с електрическа система са правилно свързани директно към панела с помощта на меден кабел.

Какви инструменти и материали ще са необходими:

  • строителна лента, ниво;
  • бормашина или перфоратор;
  • регулируеми ключове;
  • за да се свържете към тръбопровода, ще ви трябват фитинги;
  • спирателни вентили;
  • лента или тегличка за уплътняване на фуги;
  • гъвкави маркучи;
  • тръби за свързване – те трябва да издържат на топла вода.

Също така, за безопасна работа, трябва да инсталирате предпазни клапани. Ако не са включени, трябва да ги купите. Предпазният клапан спасява устройството от свръхналягане. Обратният клапан предотвратява изтичането на течност от резервоара, ако няма налягане в тръбопровода.

Схемата на свързване е показана на снимката:

Правилна схема на свързване

Подготовка за употреба – проверка на захранването

ТРЯБВА ДА ЗНАМ! Проточният бойлер създава сериозно натоварване на електрическата мрежа (повече от 3 kW), поради което е необходимо да се организира отделна линия.

Домакинските мрежи в апартамента са заредени с различни енергоемки уреди. Персонални компютри, телевизори, перални машини, хладилници, климатици, електрически чайници в голямо семейство могат да се включват едновременно. Не се препоръчва да добавяте котел към този списък – създайте отделен ред с RCD.

Свързване на проточен нагревател (бойлер) към електрическата мрежа

Бърз съвет. Не свързвайте разходомера директно към изхода – има голяма вероятност мрежата да не издържи натоварването.

Флейти с ниска мощност

Основното предимство на такива тръби с ниска мощност (до 3,5 kW) е, че те могат да бъдат включени в обикновен 16A контакт.. свързване на проточен бойлер към последствия от изхода

Всичко по -горе изисква отделно окабеляване от панела. В същото време, моля, имайте предвид, че повечето модели от 5.5kW-6.5kW имат два превключвателя на панела, които стартират устройството в три режима: електролюкс за флейта

  • минимум – 2,2-3,0 kW
  • средно – 3,3-3,5kW
  • максимум – 5.5-6.5 kW (температура на отопление през лятото 43C) температура на нагряване на водата чрез проточен бойлер

За временна употреба е напълно приемливо да свържете устройството чрез щепсел с гнездо при средни стойности на мощността. Но не очаквайте висококачествена топла вода в този случай.. измерване на температурата на водата в средния режим на проточния бойлер

Особено през зимата, когато водата в тръбите вече е студена (+ 5C).

Дори с мощност от 6,5 kW, определено е невъзможно да се получи баня и не всеки се осмелява да се изправи под „електрически душ“. Да не говорим за кацането на напрежение.

спад на напрежението на проточния бойлер

Напрежение в мрежата преди да включите отоплението

спад на напрежението на проточния бойлер

Напрежение след включване на бойлера 5.5 kW

Въпреки това, поради лекотата на свързване, много са доволни от тази опция. Той е много по-удобен от тези домашно приготвени продукти, към които понякога са принудени да прибягват жителите на високи сгради..

домашно отопление с топла вода

домашно отопление с топла вода

Нека разгледаме по -отблизо всички етапи на свързване на разходомера в два варианта:

  • до една точка
  • за цялата къща или апартамент

Ще проучим както електроинсталационните работи (избор на кабели, RCD, автоматична машина), така и ВиК.

Едноточкова отоплителна връзка

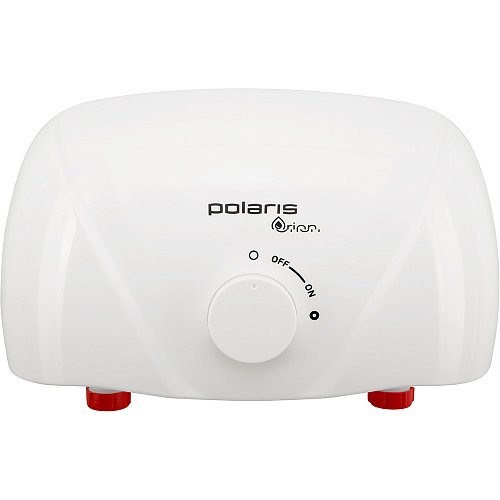

За импровизиран в отделна точка са подходящи популярни модели като Electrolux Smartfix, Ariston Aures или Atmor Basic за 3,5-5,5 kW. свързване на проточен бойлер Electrolux

Те са популярни преди всичко заради лекотата на инсталиране. Цялата инсталация се извършва буквално за 20-30 минути.

За монтаж ще ви трябва:

  • PVA проводник (в гнездото) или VVGng-Ls 3 * 4 мм2 кабел (до щита)
  • винтове + дюбели

Грешка №1 Някой обикновено управлява колективна ферма и виси всичко на тел – което е груба грешка, ще кажем за това малко по -късно.защо проточният бойлер не може да бъде окачен на проводник

  • гъвкава очна линия

Фабричната пластмасова (от гъвкавостта има само името) е по -добре незабавно да се замени с метална гофрировка.

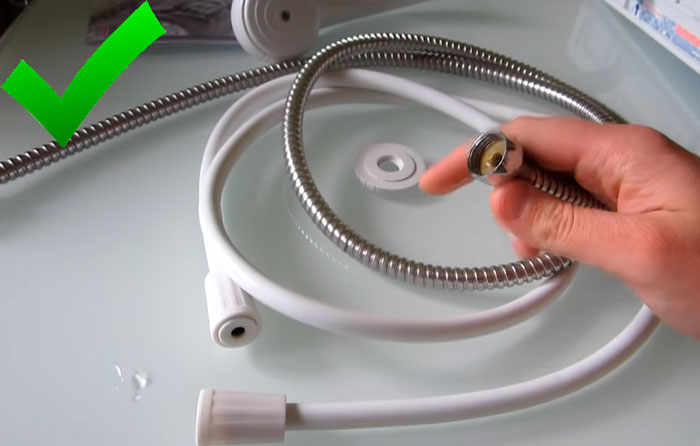

металното гофриране за проточен бойлер е по -добро от пластмасовата облицовка

металното гофриране за проточен бойлер е по -добро от пластмасовата облицовка

Първо развийте винтовете и свалете капака на кутията на устройството.

Намерете три терминала вътре:

  • фаза – L
  • нула – N
  • Земята

свързване на проводници към клемите на проточния бойлер

свързване на проводници към клемите на проточния бойлер

Свържете отстранения край на PVA проводника тук. Кафяво или бяло – фаза, синьо – нула, жълто -зелено – земя.

Ако объркате фазата и нулата, по принцип няма нищо критично. Не проверявате всеки път от коя страна поставяте щепсела в контакта..

Инсталирайте евро щепсел на другия край на проводника.

Грешка № 2 Не се опитвайте да използвате модели без заземяващ контакт!

Този контакт трябва да бъде защитен от различно автоматично устройство или от RCD + автоматичен монтаж. Ток на утечка 10mA, като пералня. свързване на проточен бойлер към електрическата мрежа, кабела и машината

Грешка номер 3 Свързване на контакта само през модулния прекъсвач е невъзможно!

Номиналният ток на RCD + машината или диавтомата не трябва да надвишава 16A.

Изведнъж детето ви ще иска по -топла вода без вас и ще включи устройството самостоятелно до максимум 5,5 kW. Стандартният контакт не е предназначен за такова натоварване..

За да използвате напълно бойлера във всички режими, ще трябва да издърпате кабела директно от щита. Изберете секцията и машините според тази таблица: как да свържете 3.5-5.5 kW проточен бойлер от електрическата мрежа, машини и кабел

Свързване на лейка и кран

Развийте маркуча за подаване на вода от вашата неподвижна душ глава и го завийте към входа на поточната тръба (син). Тук и там нишката е една и съща – ½ инча.

връзка със студена вода към проточен бойлер

връзка със студена вода към проточен бойлер

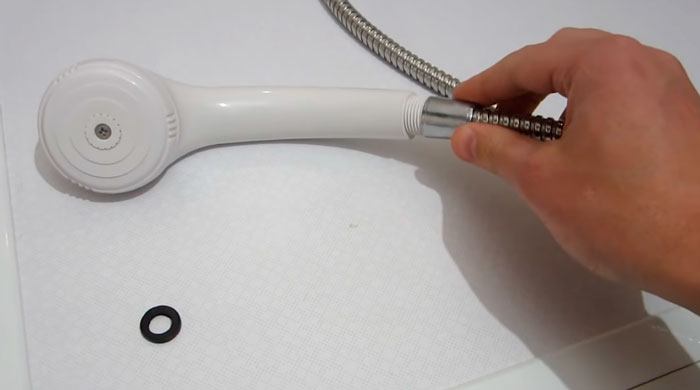

Сменете вътрешното гумено уплътнение, ако е необходимо (включено).

На втория червен изход навийте маркуча с фабричната лейка от нагревателя.

връзка с топла вода от проточен бойлер

Инсталиране на проточен бойлер със собствените си ръце: инструкция стъпка по стъпка

По този начин това, което сте използвали за душ, се е превърнало в подаване на студена вода към чучура. Лейка с маркуч от комплекта е същата гореща вода на изхода. схема на свързване на проточен бойлер от смесител

Грешка # 5 Никога не инсталирайте кранове или клапани на изхода.защо не трябва да се монтира вентил на изхода на проточния бойлер?

Въпреки че такива неща имат вътрешна защита, имаше случаи, когато при спадане на налягането в системата се случваше прегряване вътре в нагревателния елемент с образуването на пара и всичко това експлодира.

Ето защо, когато водата от чешмата тече едва (налягане по -малко от 0,03 МРа), не използвайте такова отопление и изключете всички бутони на кутията, а по -скоро извадете щепсела от контакта. Това ще помогне да се избегнат необичайни ситуации..

Що се отнася до работното налягане в системата, такова устройство трябва да бъде проектирано за ниво до 0,6 МРа. Вижте параметрите в инструкциите при покупка.

За да стартирате проточния бойлер за първи път, затворете общия вентил за БГВ на входа на апартамента и преместете позицията на превключвателя на смесителя от крана към лейката.

как да стартирате правилно проточен бойлер

как да стартирате правилно проточен бойлер

След това отворете крана за гореща вода за 10-20 секунди и изтласкайте въздуха от тръбите. Само след това отоплението може да започне на средно или минимално ниво..

В допълнение към лейката, в изхода може да се завинтва специален тройник и към него може да се свърже смесител от комплекта. Това е, ако устройството е поставено над мивката. монтаж на проточен бойлер над мивка с кран

Тройникът има бутон за превключване от душ към кран.

На това по принцип това е всичко. Не очаквайте вряща вода и мощно налягане от такъв импровизиран, да не говорим за тропически душ. Но измиването под топла вода през лятото ще се справи добре..

Ако нямате стационарна душ глава или е инсталиран бойлер в кухнята, тогава ще трябва да почукате върху всяка плоска част на главната тръба през тройник и да се свържете от нея с гъвкав маркуч.

Свързване на мощно отопление с вода за целия апартамент

Тези, които искат да получат пълна подмяна на топлата вода, ще трябва да купят нещо по -мощно. проточни бойлери с висока мощност

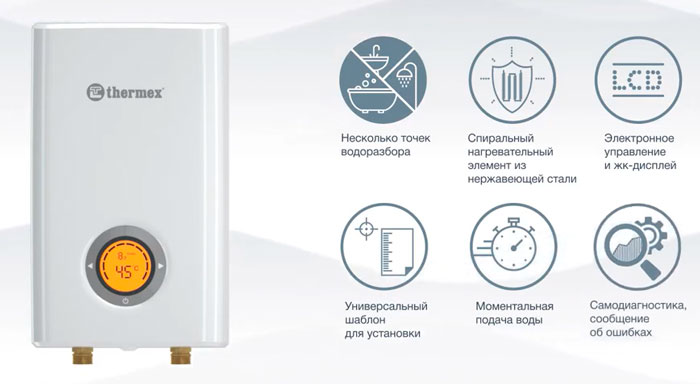

Тук говорим за модели от 10 kW и повече. Например популярните марки Thermex и Clage. Най-често те купуват за 12-15kW, и за три фази.

Според заводските параметри такива парчета издържат максимално налягане до 10 бара (1 МРа) и спокойно ще издърпат цялата система за БГВ в къщата. Стандартът за налягане за висока сграда е от 0,3 (минимум) до 6 атмосфери (0,6 МРа).

Дебитът на апарата е от 6 до 9 l / min, с повишаване на температурата от първоначалната (делта) с 25C.

Подготвителната работа започва отново с разглобяването на бойлера. анализ на бойлера

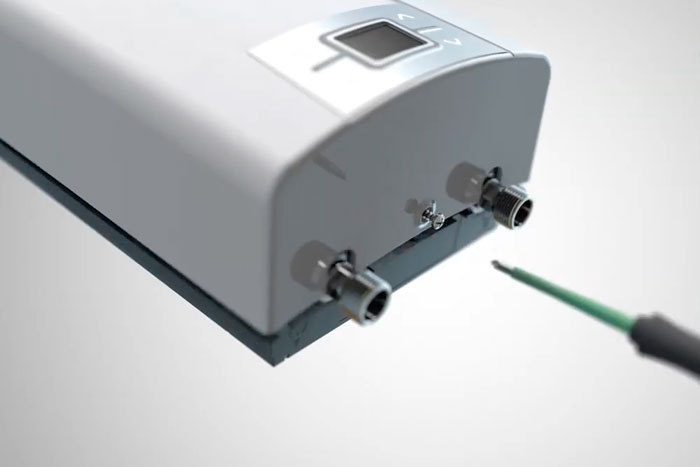

Развийте винтовете в долната част на кутията и внимателно свалете защитния капак.

Бъдете внимателни, има верига от проводници от цифровия дисплей към платката за управление, не я прекъсвайте.

анализ на проточен бойлер

анализ на проточен бойлер

Този кабел лесно се изключва чрез щепсела. изключване на контура на таблото за управление на нагревателя

В пълен комплект с нагревател за стена често има късо парче стандартен кабел, към който рядко може да се адаптира..

Мрежова връзка – избор на кабел и машина

На трифазно устройство кабелът е 4-жилен. Еднофазен-трижилен.

В същото време на устройства с висока мощност (над 10kW) нулата често изобщо не се използва.. кабел за свързване на проточника

Тоест, на еднофазни устройства, свързвате Нула + Земя + Фаза L1. Ако на клемите има втори L2 контакт, направете джъмпер върху него. схема на свързване на проточен бойлер за една фаза

При трифазни бойлери с мощност 6-10 kW са свързани само две фази и нула (полюсите за свързване са Pe, N, L1, L2). електрическа схема за проточен бойлер 380V

Но на копия от 12-15kW има само три фази и земя.

Нулевият проводник изобщо не участва в захранването!схема на свързване на трифазен бойлер

Фабричното парче кабел се отстранява и плътният проводник се извежда до мястото на инсталиране директно от панела. тел за свързване на жлеба

Какво напречно сечение на кабела и кое различно автоматично устройство или RCD трябва да изберете тук? Всичко зависи от мощността и работното напрежение на проточния бойлер.

При избора се ръководи от следните таблици. За еднофазни бойлери: как да свържете еднофазен бойлер към мрежата, като изберете кабел и узо машина

За трифазни бойлери с нула: как да свържете трифазен проточен бойлер към 380v мрежа избор на узо кабел и автоматична машина

За трифазни бойлери без нула: свързване на проточен бойлер към 380V мрежа избор на узо кабел и автоматична машина

Моля, обърнете внимание, че някои марки имат бутон с предпазител вътре в устройството. бутон с предпазител на нагревателя на потока

Предпазва от свръхналягане или сухо стартиране. Преди първото стартиране след свързване на всички проводници, не забравяйте да проверите позицията му.

Свързване към тръби за топла и студена вода

След кабела отиваме до водопроводните клапани.

Бойлерът има два ½ ”(G1 / 2) изхода с резба. Тук, за разлика от разглеждания по -рано вариант, е необходимо да се инсталира вентил с подходящ размер за изхода за студено и горещо. монтаж на вентил на проточен бойлер

Всички резбови връзки се правят най -добре с аеробен уплътнител. Той е много по -бърз и по -надежден, освен това не изисква никакви специални водопроводни умения от вас, както при работа с лен или теглич.

Обработвайте нишките с алкохолна течност, отстранете целия прах и отломки, нанесете малък слой уплътнител и затегнете фитингите.

свързване на спирателни вентили към проточен бойлер

свързване на спирателни вентили към проточен бойлер

Този монтаж трябва да се остави за известно време, така че уплътнителят да се хване и „да се изправи“ (вижте времето за сушене върху тръбата).

Къде трябва да инсталирате мощен проточен бойлер за цялата къща? Най -успешното място е близо до колекторната група, където всички водопроводни инсталации са окабелени.

За да направите това, в края на колектора ще трябва да бъде монтиран тройник. Монтирайте го на тръбата за топла вода и студена вода. тройници за разпаяване към проточния бойлер от колектора

Кабелът също трябва да дойде на същото място от панелната платка. Въпреки че, както разгледахме по-рано, понякога нулата не е необходима, по-добре е да опънете кабела с петжилен (за трифазно устройство) VVGng-Ls 5 * 4 мм2 или VVGng-Ls 5 * 6 мм2.

Празна неизползвана вена ще бъде резервна, която се нарича за всеки случай.

Много комплекти идват със специален шаблон за маркиране на фиксиращите точки. Ако не, използвайте линийка. крепежни елементи по модела на проточен бойлер

Грешка номер 6 В този случай спазвайте минималното разстояние до най -близките обекти.

Това е особено вярно за долния ръб. Оставете малко място, в бъдеще ще се сблъскате с проблема със свързването на долната очна линия. минимално разстояние за инсталиране на проточен бойлер

След като монтирате тялото, монтирайте тръбите и фитингите от колектора към клапаните на тръбата за потока. Няма значение дали е мед или евтин полипропилен.

След като изпробвате и монтирате, огънете и запойте всички фитинги.

свързване на фитинги и тръби към проточен бойлер

свързване на фитинги и тръби към проточен бойлер

Когато не искате да се занимавате с поялник или преса, можете да се справите с гъвкав маркуч.

Това е най -евтиният и най -бърз вариант за свързване на поточна линия. По този начин можете да се свържете почти навсякъде.

Направете разклонение на главните тръби през Т-образен тройник и свържете устройството с подсилени гъвкави маркучи.

Необходими инструменти и консумативи

Остава да подготвите набор от инструменти с аксесоари и след това можете да започнете да прикачвате и свързвате устройството.

  1. Свредло / отвертка или перфоратор с аксесоари, подходящи за материала на стената. Диаметърът на инструмента е съобразен с крепежните елементи.
  2. Стрипер (инструмент за пресоване).
  3. Чук.
  4. Регулируеми и отворени ключове.
  5. Клещи.
  6. Отвертка.
  7. RCD, който трябва да бъде избран въз основа на ампеража на устройството.
  8. FUM лента (флуоропластичен уплътнителен материал).
  9. Подсилена пластмасова тръба.
  10. Тройник.
  11. Заземен контакт.

Опция за монтаж на стена и пробиване на отвори за фиксиране

Преди да започнете инсталирането на проточен бойлер в апартамент, изберете място в банята, тоалетната или в кухнята. Маркираме местата, на които ще бъдат създадени отворите за крепежни елементи.

Схема на свързване на бойлера към тръбопровода

  1. Избор на място за котела. С помощта на нивото на сградата се уверяваме, че сме намерили ниво. В противен случай водоснабдяването ще бъде неравномерно и това ще доведе до неизправност (евентуално повреда на нагревателния елемент).
  2. Създаваме дупки с помощта на пробивен инструмент (бормашина, перфоратор), подходящо работно оборудване.
  3. Монтираме стойките, които често идват с флейта. Те могат да се доставят като панти, скоби.
  4. Следва свързването на проточния бойлер към водопровода. Довеждаме тръбата за подаване на студена вода до входа. Свързваме тръби към кранове или душ глава към изхода – в зависимост от нуждите.
  5. Монтираме кран, за да регулираме температурата на отопление на входа.

ВАЖНО Е ДА ЗНАЕМ! Поради голямата си маса котлите са предназначени за монтаж върху твърди, надеждни стени: от тухлена зидария, бетон, масивно дърво.

Процедура за стенен монтаж

Монтажът на стена се състои в пробиване на отвори и окачване на устройството с помощта на специални панти или скоби, включени в комплекта.

Има две основни условия за правилен монтаж:

  • якост на стената (тухли, бетон, дърво, условно гипсокартон са идеални);
  • идеално хоризонтално положение спрямо равнините.

Ако оборудването е поставено с наклон, ще има риск от задръстване на въздуха, а в бъдеще – повреда. Факт е, че нагревателните елементи по време на работа трябва да бъдат напълно покрити с вода. Поради наклона на устройството, част от спиралата или нагревателния елемент може да изсъхне и механизмът ще се повреди поради прегряване.

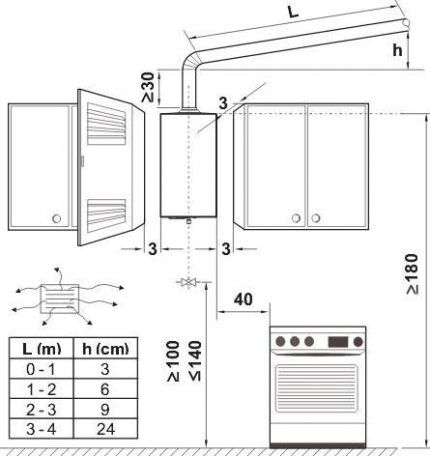

Схема за монтаж на стена

Диаграми, които ще ви помогнат да фиксирате правилно бойлера на стената. Обърнете внимание на размерите на крепежните елементи (дюбели, винтове или самонарезни винтове) и характеристиките на електрическата схема

Както вече разбрахте, инсталацията ще изисква бормашина и определени бормашини – за бетон или дърво.

Процедурата е следната:

  • Поставете превключвателя на бойлера в изключено положение..
  • Вземете монтажната плоча (трябва да бъде включена), прикрепете я към стената и маркирайте дупките.
  • Пробийте дупки.
  • Поставете дюбелите и завийте винтовете.
  • Отворете капака на корпуса, направете дупки за вход за вода.

Следващата стъпка трябва да се извърши, като се вземат мерки за безопасност, тъй като ще трябва да работите с електричество.

Свързване към домашната мрежа

Препоръчваме свързването на проточния бойлер към електрическата мрежа само ако имате подходящи умения. Ако не, обадете се на електротехник..

Схема на свързване на нагревателя на потока към мрежата

  1. Преди да започнете работа, е необходимо да изключите електрическата мрежа на апартамент или частна къща.
  2. Прокарайте електрическия кабел през съответния отвор в задната част на котела (имайте предвид, че той може да бъде покрит с гумен щепсел).
  3. Използвайте инструмент за пресоване, за да отстраните краищата на проводниците.
  4. Свържете проводниците към клемната кутия (цветното кодиране ще ви помогне да избегнете грешки).
  5. Закрепете проводниците с крепежни елементи.

ТРЯБВА ДА ЗНАМ! Препоръчително е да се свържете към електрическата мрежа, преди да фиксирате нагревателя на потока на стената..

Към миксера

Вместо чучура на смесителя или маркуча за душ е свързан проточен нагревател с ниска мощност. Тази схема се използва като временна.

Цветно кодиране на проводници при инсталиране на проточен бойлер

Цвят на кабела

Смисъл

Жълто зелен

Заземяване

Синьо, светло синьо

Нула

Бяло, кафяво, червено

Фаза

ТРЯБВА ДА ЗНАМ! Не комбинирайте нула и земя! Това ще доведе до нараняване.!

Цветно кодиране на проводници при инсталиране на проточен бойлер

ТРЯБВА ДА ЗНАМ! Не включвайте устройството директно в стандартни контакти, тъй като те може да не са заземени.

Първото стартиране на проточния бойлер

Когато захранването с топла вода е изключено, затворете крана за топла вода на входа на къщата или апартамента. Студената вода остава отворена. реда на стартиране на инструкцията за проточен бойлер

След това отворете двата спирателни клапана на бойлера.

как да стартирате топла вода през проточен бойлер

как да стартирате топла вода през проточен бойлер

След това завъртете всеки кран за топла вода в кухнята или банята за 20-30 секунди. първо стартиране на моментално загряване на водата

Така преминавате през устройството през студена вода, изхвърляйки натрупания въздух от всички тръби и кухини. Само след всички тези манипулации можете да включите машината в таблото за управление..

При първото стартиране е препоръчително да изберете мощността по подразбиране и в бъдеще да промените режимите и температурата на отопление според вашите нужди.. избор на температура на нагряване на водата

Такъв проточен бойлер се стартира през целия сезон, когато захранването с топла вода е изключено. Не е нужно да го щракате напред -назад всеки ден.

Всички съвременни модели работят по прост принцип – през него има водоснабдяване, той се нагрява. Ако не, той се деактивира в режим на готовност..

Тоест, той не загрява постоянно водата в себе си според принципа на същия котел..

След като горещата вода бъде рестартирана в централната система, изпълнете всички операции в обратен ред:

  • изключете машината
  • затворете спирателния вентил на нагревателя
  • отворете крана за гореща вода на входа

Определяне на мястото на инсталиране на бойлера в апартамента

Когато инсталирате проточен бойлер в стая, е важно да вземете предвид редица фактори:

  • Загуба на топлина. Поставете устройството възможно най -близо до водоприемника. Това ще помогне за намаляване на топлинните загуби от транспортирането на нагрята течност през тръбопровода..
  • Електрическа безопасност. Важно е да изберете позиция, в която котелът да не се повреди по време на работа. Калъфите на някои модели са оборудвани с надеждни системи за защита от влага (стандарти IP-24, IP-25). За да избегнете проникване на течност, не монтирайте бойлери директно под източници на вода – те могат да се монтират отстрани или отгоре. В банята оптималната височина на устройството е на нивото на главата или малко по -висока.
  • Удобство. Имайте предвид, че ако е необходимо, трябва да си оставите възможността да регулирате температурата или да направите други настройки..

Проточен нагревател (канал) в банята

Бърз съвет. Изберете вашето място за монтаж разумно.

Схема на свързване на поточната тръба към водопровода

Помислете за стационарен метод на свързване. С него в електрическата схема ще има вентил, който е отговорен за изключването на котела от общото водоснабдяване, ако е необходимо (завършване на ремонт / сезонни работи). Това ще позволи на устройството да се използва с множество точки на прием на вода..

Схема на разделяне на бойлера на два смесителя

  1. Инсталирайте тройника. Използвайте лентата FUM, за да запечатате фугата.
  2. Свържете крана (клапана). Изберете място, където ще бъде най -удобно за използване.
  3. Свържете крана към котела с помощта на металопластична тръба.
  4. Скрийте тръбата по удобен за вас начин: в стената или в стробоскопа.

Изпълнявайки тези стъпки, вие сте създали изход за вода. Използвайте гъвкав маркуч, за да свържете котела към него.

Как да инсталирате газов бойлер?

Инсталирането на газов бойлер се различава от инсталирането на електрическо оборудване по голям брой изисквания и по -сложен процес на свързване. Времето и усилията обаче се компенсират от икономиите на разходи за гориво – по -евтино от електричеството, природния газ.

Хармонизиране и спазване

За да инсталирате газов бойлер, ще трябва да донесете газ до къщата (в някои региони това е най -скъпата позиция на разходите), след това да изготвите компетентен инженерен проект и да го съгласувате в определени органи. Съставянето трябва да се извършва от лицензирана организация.

Процедурата за свързване на частна къща към основната газоснабдителна система е описана подробно тук. Препоръчваме ви да се запознаете с предложената информация.

За да си представите какви са изискванията за инсталацията, можете да разгледате заглавните документи:

  • Общи разпоредби за проектиране и изграждане на газоразпределителни системи от метални и полиетиленови тръби (SP 42-101-2003).
  • Газоразпределителни системи (SNiP 42-01-2002).

Основните правила за монтаж на газово оборудване включват обема на помещението – не по -малко от 7,5 m³ и височината на таваните – не по -малко от 2 м. Предпоставка е добре изградена вентилация. Минималният диаметър на комина е 110 – 130 мм (зависи от изискванията на производителя).

Диаграма за минимално разстояние за монтаж

Схема на минимални разстояния за монтаж в кухнята. Като проба – газов проточен бойлер Therm 6000 O на известния немски производител Bosch

Всеки, който иска да инсталира газов бойлер със собствените си ръце, трябва да разбере, че устройството без инсталация от представители на лицензирана организация (оторизиран сервизен център) е напълно премахнато от гаранцията и безплатната поддръжка.

Правила за демонтиране на стар газов бойлер

Процесът на подмяна на газов бойлер е по -бърз от инсталирането на нов бойлер, тъй като не се изисква коминно оборудване или връзка с газопровода.

Напредъкът в работата е както следва:

  • Затворете клапана на тръбата за подаване на газ, за ​​да спрете газовия поток.
  • Развийте гайката, закрепваща гъвкавия маркуч, внимателно я извадете. Ако колоната е свързана по стария метод на свързване чрез метална тръба, ще трябва да я отрежете с ножовка за метал.
  • По -добре е да изхвърлите старите свързващи фитинги, като закупите модерен издръжлив маркуч..
  • Изключете водоснабдителната система – за надеждност е по -добре да изключите крановете при щранга.
  • Извадете изпускателната тръба на въздуха, внимателно я извадете от комина.
  • Внимателно извадете корпуса на устройството от скобата за стена.

По време на процеса на демонтаж се опитайте да не повредите захранващите тръби, в противен случай подмяната на устройството за нагряване на вода ще доведе до подмяна на цялото съседно оборудване.

Свързващи тръби

Съвременните газови бойлери (проточни бойлери) имат задължително тройно свързване: към газова тръба, към две тръби с вода (студено – вход, горещ – изход), към комина

Ако забележите износване на тръби, по -добре е да ги замените с нови – най -вероятно по време на работата на старото устройство в магазините се появиха по -надеждни модели.

Инструкции за инсталиране на нов модел газ

Първо проверете дали коминът работи правилно. Проверете херметичността на фугите, вертикалното разположение на изпускателната тръба на газа, качеството на топлоизолацията. Не забравяйте, че изходът трябва да е над най -високата точка на покрива и да бъде защитен от валежи с балдахин..

Коя тръба ще използвате – гъвкава или твърда – няма значение, по -скоро нейните характеристики зависят от условията на монтаж. След това проверете дали вентилацията е наред.

Опция за свързване на газова колона

Една от стандартните опции за свързване на газов бойлер, проектиран да осигурява топла вода до две точки на потребление на вода – в кухнята и в банята (+)

Коригирайте точките на закрепване за новия модел. Свалете копчето на превключвателя (регулатор на мощността), развийте крепежните елементи, държащи капака, и свалете предната част на кутията. Закачете високоговорителя към стената, като използвате фиксиращите очи, винтове и дюбели. Запомнете: калъфът трябва да виси свободно на стената, а не да стои на тръбите за подаване на вода или газ.

Използвайте гъвкави маркучи, за да свържете устройството към тръба за студена вода, след това свържете изхода към кран за гореща вода.

Схема на свързване на водата

Схема на свързване на водата. За да маркирате местата за свързване на студена и топла вода (A и B), те са маркирани в синьо и червено. За да се контролира диференциалното налягане на входа, производителят препоръчва да се монтира възвратен клапан

Следващият етап е свързването на газ. Свържете газовия кран към входа на бойлера с гъвкав маркуч. Можете да извършите проверката по традиционния начин, като накиснете фугата и отворите подаването на газ. Без мехурчета означава правилна връзка.

Коминната тръба е монтирана последна. Най -често това е гъвкаво гофриране, съобразено с диаметъра на изхода. Фиксирайте единия край на гофрирането на изхода на колоната, а другия поставете в комина. Сменете панела с превключватели, затегнете крепежните елементи и тествайте инструмента.

Как да свържете проточен бойлер в апартамент и в страната

Преди да започнете инсталирането на бойлер с дебит, се уверете, че вашият глюкомер и окабеляването „издърпват“ бойлера. Ако измервателният уред е с ток по -малък от 40А, той ще изисква подмяна.

Смяната на брояча е лесна. Изберете най -мощните модели. Инсталацията се извършва от службите за енергиен надзор.

Същото важи и за окабеляването. Старите алуминиеви проводници няма да издържат на големи натоварвания, което може да доведе до пожар. По -добре е да го замените с нова мед с голямо напречно сечение.

Обърнете внимание на мощността на модела на нагревателя. Не трябва да избирате модели, които не могат да поддържат температура на водата от 40 градуса при дебит от 5 литра в минута.

Подготовка за монтаж

Първата стъпка е да проверите собственото си окабеляване и да определите дали то може да издържи натоварванията от това устройство. Днес на пазара има продукти с капацитет от 2 до няколко десетки киловата. Ако в първия случай устройството може да бъде включено в контакт без никакви проблеми, тогава, за да свържете бойлер с голяма мощност, може да се наложи напълно да смените електрическото окабеляване в апартамента. Също така подмяната е задължителна, ако окабеляването е без заземяване или е твърде старо, което често се среща в страната. Ако наскоро сте направили ремонт и сте променили напълно електропровода, ще бъде достатъчно да извадите отделен кабел за свързване от разпределителната кутия, за който ще говорим малко по -долу.

Модел на Electrolux

Освен това ще трябва да подготвите инструмент за инсталиране на кутията на стената: електрическа бормашина, чук, инструмент за отстраняване на изолацията, отвертка и комплект ключове с отворен край.. Строителен инструмент

От материалите за свързване на електрически проточен бойлер към мрежата и водоснабдяването, не забравяйте да подготвите лента FUM, подходяща за ампеража на RCD, меден трижилен проводник с подходяща секция или гнездо със заземяване, тройник за метал -пластмасови тръби с подходящ диаметър и маркуч с метална оплетка (може да не ви потрябва).

Що се отнася до диаметъра на проводника, препоръчваме ви да изчислите независимо напречното сечение на кабела за мощност и ток, за да изберете най-подходящата стойност за токовия товар.

Веднага можете да гледате визуална видео инструкция за свързване на проточен бойлер към мрежа от 220 волта:

Свързваме еднофазен бойлер самостоятелно

Монтираме кутията на стената

Тук всичко е просто – избираме подходящо място за монтаж на електрически проточен бойлер и пробиваме отвори за закрепването му. Обикновено комплектът включва или скоби, или специални панти. Единственото, но много важно условие е устройството да бъде фиксирано идеално равномерно във всички равнини. Дори леко изкривяване може да доведе до повреда на нагревателния елемент (нагревателният елемент няма да бъде напълно покрит с вода и ще изгори след известно време). Закрепване към плочки за баня

Най -често проточните бойлери, захранвани от мрежата, се инсталират в кухнята (за миене на съдове) или в банята (за къпане). В първия случай, поради малкия размер на устройството, той може да бъде инсталиран под мивката, а във втория случай – под мивката, което също ще спести свободно пространство. Във всеки случай пробиването е незаменимо, затова подгответе правилната бормашина – за бетон за плочки или за дърво за закрепване към дървена стена..

Свързваме се към електрическата мрежа

Свързването на електрически проточен бойлер към мрежата със собствените си ръце не е трудно. Трябва сами да премахнете защитния екран и да поставите всичките три проводника в клемния блок, както е показано на снимката. Не забравяйте да спазвате цветовото кодиране на проводниците и, според обозначението, свържете всички проводници към необходимите конектори. Клемни блокове

Забранено е да се извършва монтаж, ако в помещението няма заземяване, т.к Имате работа с опасна връзка: вода + електричество. Най -малкото изтичане на ток може да бъде последно за вас, ако не е осигурено свързването на заземяващия проводник. Освен това е необходимо допълнително да се защити устройството чрез свързване чрез RCD, което се задейства само при откриване на ток на утечка. Трябва да свържете RCD към разпределителното табло, така че да контролира цялата линия, отиваща към вашия проточен бойлер.

Схема на свързване в банята

Схема на свързване в банята

Свързваме се към водоснабдителната система

Тук всичко е не по -малко просто – на изхода от кутията има две дупки. Първият е необходим за свързване на студена вода, вторият е за отстраняване на топла вода. Свързването на маркучите няма да бъде трудно, много по -важно е да се определи правилно точката на “подаване”.

Ако искате да използвате устройството за постоянно нагряване на водата, свържете се директно към водопроводните тръби, през тройник със спирателен кран и маркуч в метална оплетка. В този случай ще бъде възможно да се спре водата по време на ремонта, така че подмяната на резервни части да е удобна..

Обръщаме вашето внимание на факта, че е задължително да свържете душ главата, която се доставя с комплекта, към изхода за топла вода от нагревателния елемент. Факт е, че тази дюза има специални тънки дюзи, които не затрудняват загряването на водата. Ако изберете своя собствена дюза с големи дюзи, консумацията на вода може да се увеличи и бойлерът няма да има време да си свърши работата..

Изчисляване на напречното сечение на проводника

Инсталиране на проточен бойлер със собствените си ръце: инструкция стъпка по стъпка

Таблица на зависимостта на напречното сечение на меден кабел от силата на тока. Можете да изберете подходящата стойност на напречното сечение на проводника от таблицата, като знаете мощността или тока на бойлера..

Припомняме училищния курс по физика и формулата на мощността:

P = I * U;

където Р – мощност (W), I – сила на тока (A), U – напрежение (V).

Оказва се, че ако мощността на устройството е например 7 kW, тогава с помощта на формулата е лесно да се изчисли необходимата стойност на тока.

I = P / U = 7000/220 ≈ 32 (A).

Освен това разглеждаме с какво напречно сечение трябва да бъде медният кабел, за да издържи такава сила на тока.

За всеки квадратен милиметър медна тел има 10 A ток.

Оказва се, че имаме нужда (вземаме с марж), кабел с напречно сечение 4 мм.

Максималната стойност на мощността на проточния бойлер е 8 kW за апартамент. За по -голямата му стойност със сигурност ще трябва да смените брояча. Не забравяйте, че всички електроуреди се захранват от глюкомера, а не само устройството за загряване на вода.

Допълнителна защита

Не забравяйте, че всяко отоплително устройство, особено бойлер, е източник на повишена опасност. Не бъдете мързеливи и, като смените окабеляването, поставете отделна машина на устройството. Това ще предпази останалите устройства, окабеляването и глюкомера от късо съединение, а къщата от пожар.

Проверка на окабеляването в къщата

Мощността на проточните нагреватели варира от 3 000 до 27 000 вата. Не всяка електрическа мрежа може да издържи на голямо натоварване, затова дори преди да закупите устройство, трябва да разберете от какъв материал са направени проводниците във вашия апартамент и какво напречно сечение имат (площ при изрязването).

Намерете подходящото напречно сечение и материал на проводниците в таблицата и вижте максималната стойност на мощността, която жицата може да издържи:

Сечение на сърцевината, мм2 Алуминиеви проводници Медни проводници
Мощност (в мрежи с напрежение 220 V), kW Мощност (в мрежи с напрежение 380 V), kW Мощност (в мрежи с напрежение 220 V), kW Мощност (в мрежи с напрежение 380 V), kW
2.5 4.4 12.5 5.9 16.5
4 6.1 15.1 8.3 19.8
6 7.9 19.8 10.1 26.4
десет 11.0 25.7 15.4 33,0
16 13.2 36.3 18.7 49.5
25 18.7 46.2 25.3 59.4
35 22,0 56.1 29.7 75.9

За да свържете повечето проточни нагреватели, ще ви трябва 220 V електрическа мрежа и трижилен меден проводник с напречно сечение най-малко 4 mm2, отделно свързани към щита и оборудвани с устройство за остатъчен ток (RCD).

Подготовка на устройството за работа

За да подготвите бойлера за работа, е необходимо да отстраните натрупания въздух от вторичния кръг, в противен случай при нагряване въздушните мехурчета ще се движат през охлаждащата течност и ще причинят неприятен шум.

За да направите това, кръгът за отопление на водата трябва да бъде напълно напълнен с вода. В същото време, докато резервоарът се напълни напълно, кранът за гореща вода остава отворен..

След приключване на монтажните работи и свързването на устройството, ние отново проверяваме качеството на връзките на всички възли и провеждаме тестово пускане на устройството

Електрически нагревател за съхранение е практично решение за осигуряване на дом с топла вода. Различни видове устройства могат да бъдат свързани както към водоснабдителната система, така и към резервоар за съхранение с вода или помпа.

Инсталирането на оборудване може да се извърши независимо, особено ако домашният майстор има опит в водопроводните инсталации.

Важно е стриктно да следвате инструкциите на производителя и правилно да инсталирате и свържете нагревателя.

Само тогава устройството ще обслужва собственика си дълго и без прекъсване..

Пробиване на отвори за скоби

Подготвителният етап завършва с пробиване на дупки и монтиране на дюбели в тях.

скоби

Скобите за окачване на бойлера са включени в комплекта, така че просто трябва да маркирате точките за монтаж върху тях.

Това се прави така:

  1. Вземете ниво и молив и маркирайте местоположението на жлеба.
  2. Свалете горния капак от устройството, прикрепете го към стената, като изравнявате хоризонталата и маркирате центровете на бъдещите дупки.
  3. С помощта на бормашина пробийте отворите за крепежните елементи.
  4. Поставете щепселите за стена и завийте бойлера към стената.

Фабричната доставка на канали обикновено се завършва с крепежни елементи. Но в някои случаи те не са подходящи – например, когато окачите устройството на стена с дебел слой мазилка. Затова предварително решете колко време хардуерът ви е необходим и ги закупете отделно.

Избор на място за монтаж

Проточните нагреватели са налични под налягане и без налягане. В напорната вода водата е под налягане 2-6 бара. Те могат да обслужват няколко точки на потребление на вода и дори цял апартамент. Но само опитни специалисти ще могат да интегрират такива бойлери във водоснабдителната система. Ето защо в тази статия ще разгледаме инсталирането на проточни бойлери без налягане.

Гравитационният нагревател обслужва една точка на прием на вода (например мивка в кухнята или душ. Той е инсталиран до него. Преди да инсталирате „канала“, уверете се, че избраното място отговаря на следните критерии:

  • стенната конструкция е в състояние да издържи 4 маси на бойлер, напълнен с вода.
  • наблизо има гнездо (ако устройството се захранва от него).
  • наблизо има изход за водоснабдяване.
  • всички потребители ще имат достъп до контролния панел.
  • устройството няма да получава вода от душа (това е важно дори за устройства с високо ниво на защита от влага).

Висим на стената

Всяко устройство има свои собствени изисквания за инсталиране, така че преди да монтирате проточен бойлер, не забравяйте да проверите инструкциите. Но във всеки случай тя трябва да бъде разположена над точката на излизане на вода успоредно на стената без накланяне и изкривяване.

Маркирайте дупките с молив, пробийте ги според размера на винтовете за закрепване и дюбелите, предоставени в комплекта. Поставете дюбелите, завийте винтовете, без да ги завъртате докрай. Между главата на винта и стената трябва да има празнина. Закачете бойлера на стената и се уверете, че е здраво закрепен.

Свързваме се към електрическата мрежа

Първо, бойлерът е свързан към електричество, а след това към водоснабдяването.

Ако устройството се управлява от контакт, няма да има проблеми с неговото свързване. Ще разгледаме случая, когато устройството е свързано към електрическата мрежа с кабел. Последователността на действията ще бъде следната:

1. Свалете предния панел на бойлера (най-вероятно е фиксиран със самонарезни винтове).

2. Свържете 3 -те проводника към клемния блок, като се обърнете към техния цвят. Жълтият заземител трябва да бъде свързан правилно и здраво. Не използвайте проточен бойлер без заземяване – това е опасно!

3. Затегнете фиксиращите винтове.

Свързваме се с водоснабдяването

Входящи и изходящи тръби за проточен бойлер Polaris ORION 3.5 S

В тялото на устройството има два отвора за тръбопроводи – входни и изходящи дюзи. Можете да свържете бойлера по различни начини.

Ако имате нужда от бойлер за известно време

Моделите с вградена душ глава са подходящи за временна употреба. Ето как да ги свържете към водопроводната си система:

1. Извадете душовата глава от маркуча за душ.

2. Свържете маркуча към входа на бойлера.

3. Прикрепете кран или маркуч и стандартна душ глава към изхода на бойлера..

Сега, ако дръжката на смесителя е в положение “душ”, ще можете да използвате бойлера. В положение “кран” водата заобикаля устройството.

Ако имате нужда от бойлер през цялото време

Схема на свързване на проточния бойлер ORION от POLARIS към водоснабдителната система

Принципът е същият, само захранването и извеждането на вода са неподвижни..

Свържете проточен бойлер през изхода на пералната машина с помощта на PVC тройник. Инсталирайте спирателен вентил след тройника, което ще позволи, ако е необходимо, да отрежете бойлера от водоснабдителната система. Спиращ вентил може да се монтира само на входа на водата. Не го поставяйте на изхода на бойлера: това може да причини повреда..

За подаване на вода към нагревателя могат да се използват пластмасови тръби или гъвкави маркучи, но първият вариант е за предпочитане. Тръбите не се деформират от гореща вода и могат да бъдат прикрепени към стената със скоби.

Методи за свързване

Инсталиране на проточен бойлер със собствените си ръце: инструкция стъпка по стъпка

Закрепване на конструкцията към стената

Преди употреба е важно да знаете как да свържете проточен бойлер сами у дома. Изборът на метода на монтаж се влияе от инсталационната система, наличието на компоненти и резервни части, условията за гаранционно обслужване

За да пуснете бойлер или газов бойлер, се препоръчва да използвате услугите на професионален майстор. Преди да фиксирате устройството, трябва да определите дебелината на стената, налягането във водоснабдителната система и да оцените състоянието на окабеляването. Инсталирането на електрически проточен бойлер е както следва:

  1. Проверете електрическата мрежа: AC с напрежение 220 W, трижилен меден кабел с диаметър 3×2,5 mm, защита 30 A, задължително заземяване.
  2. Изберете място, където да свържете устройството.
  3. Защитено устройство.
  4. Свържете към електричество.
  5. Свържете вода.

След проверка на окабеляването се избира мястото на свързване на бойлера: над или под мивката, отстрани на смесителя. Ако към устройството е включен маркуч с дюзи, трябва да зададете точката на фиксиране за допълнителни части. Основният фактор при определяне на местоположението е достъпността до блока за управление за регулиране на налягането, температурата. За да се осигури кухнята, банята, душ кабината с вряща вода, се препоръчва да се свържете с натоварен кран или щранг. Оборудване с ниска мощност или свободен поток е фиксирано близо до използвания кран.

Основните видове крепежни елементи за проточно устройство са специални панти и скоби, които трябва да се монтират в отвори в стената. Елементите вече са включени в първоначалния пакет. Необходимо е да се монтира проточен бойлер в хоризонтално положение спрямо равнините, за да се избегне образуването на въздушни задръствания, непълно запълване на отоплителните устройства с вода, което води до повреда на устройството. Стъпки за инсталиране:

  1. Поставете бойлера на маркировката за изключено.
  2. Маркирайте мястото за отворите с помощта на монтажната плоча, доставена с продукта.
  3. Пробийте дупки в стената.
  4. Поставете дюбели, завийте винтове.
  5. Отворете панела на устройството, направете отвор за вход за вода.

След монтажните работи свързването на конструкцията към захранването започва чрез инсталиране на кабела, включен в комплекта, в специален отвор зад гумената тапа на гърба на бойлера. Преди да свържете, е необходимо да отстраните проводниците, да поставите фазата, нулата и земята в разпределителната кутия и да фиксирате с фиксиращите винтове. Без заземяване, щит с устройство за автоматично изключване, фиксирайте устройството, провеждането на електричество е забранено.

Начинът на свързване към водопровода зависи от модела на оборудването. Типовете с ниска мощност, които са инсталирани на една точка за подаване на течност, са оборудвани с душ за изпускане на вряща вода. Гъвкав маркуч с усукана душ глава или неподвижна метална, пластмасова тръба е свързана към свободен изход, вентилът, разположен до нея, се развинтва.

За мощни бойлери се използват клонови адаптери, които свързват 4 клапана в тръби с топла и студена вода. За да се нагрява и циркулира течността, вентилите, инсталирани на устройството, трябва да бъдат отворени, клапаните, разположени на тръбите, трябва да бъдат затворени. Можете да свържете оборудването към централна водоснабдителна система, котел, дори басейн или кладенец с пречистващ филтър..

Включване на уреда

Преди да свържете проточния бойлер към мрежата, трябва да проверите:

  • якост на закрепване;
  • електрически връзки;
  • плътност на връзките;
  • водно налягане.

За да използвате електрически проточен бойлер, трябва да прокарате вода през цялата система.

Пробното изпълнение включва следните действия:

  1. Прекъснете подаването на топла вода.
  2. Отворете клапаните на бойлера.
  3. Напълнете го с вода.
  4. Изберете мощност.
  5. Включете подаването на вода и изчакайте да се загрее.
  6. Уверете се, че няма течове. След това изключете устройството и затворете водата.

Как правилно да инсталирате проточен бойлер със собствените си ръце е подробно описано в инструкциите. Устройството решава проблема с временна липса на топла вода и дава възможност да не се нарушава обичайният комфорт.

Полезни съвети

Преди да включите нагревателя, първо отворете крана за студена вода. Неспазването ще доведе до изгаряне на устройството..

Домашен проточен бойлер е най-добре да се използва на места с минимална човешка дейност.

Редовно диагностицирайте домашно устройство. Ако се открият дефекти, незабавно отстранете повредата.

Само фабричен продукт отговаря на всички изисквания за безопасност. Освен ако не е крайно необходимо, не се препоръчва да се правят проби от занаятчийски изделия у дома..

Неща, които трябва да имате предвид при работа

Е, и последното нещо, което бих искал да кажа – използвайте устройството правилно. Мнозина, които инсталираха този тип бойлер, след известно време се оплакаха от повредата му, като се позоваха на лошото качество на продукта. Всъщност проблемът не е в качеството на покупката, а в небрежността на този, който я използва. Проблемът е, че дори в инструкциите се подчертава препоръка за използване на нагревателя – при изключване първо трябва да изключите самото устройство, а след това и водата. И обратно – при включване първо отворете студена вода и след това свържете оборудването към мрежата. С тази операция се намалява вероятността нагревателният елемент да изгори.

Това е цялата технология за инсталиране и свързване на електрически проточен бойлер със собствените си ръце. Както можете да видите, няма нищо сложно и дори чайник в електротехник може да се справи с такава инсталация!

Прочетете също:

  • Рейтинг на производителите на бойлери
  • Как да инсталирате електроден котел
  • Най -икономичното отопление на частна къща

Свързваме еднофазен бойлер самостоятелно

Водопроводен тройник

В зависимост от материала на водопроводните тръби, ще трябва да извършите тази или онази работа.

Стоманени тръби

В идеалния случай е по -добре да замените такива тръби с пластмаса – полипропилен. Те не са по -лоши, но в тях не се образува ръжда и е по -удобно да се работи с тях. Ако няма да направите това, ще трябва да направите следното:

  1. Изрежете парче тръба, съответстващо на дължината на тройника;
  2. Нарежете нишките на останалите краища на тръбите;
  3. Увийте външната нишка с лента;
  4. Инсталирайте тройника.

Медни тръби

Трябва да се използва тройник с компресионни гайки. За да го поставите, трябва да изпълните следните стъпки:

  1. Нарежете парче тръба на мястото, където е поставен тройникът;
  2. Поставете затягащите гайки върху останалите краища на тръбите;
  3. Разклатете тръбите до необходимия диаметър;
  4. Инсталирайте тройника и го фиксирайте с гайки.

За изгаряне се нуждаете от специален инструмент. Това е доста скъпо и е малко вероятно да го използвате често. По -добре да го наемете.


Полипропиленови тръби (спояване)

Тук ще ви трябва пластмасов фитинг, а не метален. Видът на нишката (външна или вътрешна) не е важен. Основното е, че съответства на маркуча по диаметър и стъпка. За да инсталирате тройника, трябва:

  1. Изрежете част от тръбата, като вземете предвид, че останалите краища трябва да отидат в тройника;
  2. Почистете повърхностите на тръбите и тройниците от замърсявания и прах;
  3. Инсталирайте тройника и го запоявайте.

    Пластмасови тройници с вътрешна и външна резба.

    Пластмасови тройници с вътрешна и външна резба.

Пластмасови тръби (лепило)

Такива тръби са рядкост, но все пак си струва да се спомене. Както в предишния случай, ще ви е необходим тройник с резба. За да го инсталирате, трябва:

  1. Изрежете парче от водопровода, като имате предвид, че останалите парчета ще влязат в тройника;
  2. Почистете и обезмаслете повърхностите, които ще залепите;
  3. Нанесете лепило и поставете тройника.

Нека преценим маркучите?

За да се свържете, имате нужда от оплетен метален маркуч с достатъчна дължина. Няма да е трудно да си купите такъв във всеки обикновен водопровод или онлайн магазин. Когато избирате, обърнете внимание на максималното налягане, което маркучът може да издържи.

Ако живеете в частна къща и имате собствен източник на студена вода, всичко е просто. На помпената станция можете да видите максималния напор, който може да достави. Съсредоточете се върху тази стойност.

Ако водата идва от артезиански кладенец под естествен натиск, въпросът е по -сложен. Обикновено налягането му не надвишава 6 бара, но може да достигне 10 бара..

В многоетажни сгради налягането на студената вода зависи от много фактори:

  • Брой етажи на къщата;
  • Вашият етаж;
  • Помпено оборудване.

Стандартното налягане в градските мрежи е 4-5 бара. Но понякога се вдига допълнително, особено във високи сгради. Ако броят на етажите в сградата е 16 или повече, посочете налягането, под което се подава водата.

Важно! Обърнете внимание на вида на връзките – има различни опции. Например, може да има външна нишка в единия край и вътрешна нишка в другия. Или може да е еднакъв в двата края.

Проверете също дали диаметърът и стъпката на резбите съответстват на тези на бойлера и вентила. Ако диаметърът или стъпката не съвпадат или не можете да ги намерите, ще трябва да закупите адаптери.

Що се отнася до дължината на маркуча – той трябва да бъде с марж. 0,5-1 метър ще бъде достатъчно. Ако е необходимо, можете да преместите проточен бойлер или точка за анализ – душ кабина, мивка, смесител.

Ние не плетаме възли, но събираме

Инсталирането на вентил върху тройник е важен момент. Тя трябва да бъде добре и здраво фиксирана. За сглобяването се нуждаете от лента за гуми и гаечен ключ с подходящ размер (за гайките на клапана или тройника). Ако нямате необходимия размер, можете да използвате клин.

Проверете дали резбите на клапана и тройника съвпадат. Ако те нямат една и съща стъпка (това понякога се случва), рискувате да повредите фитинга. Ако съвпада – смело напред!

Увийте частта с външна резба (татко) в два слоя с лента за фум. Посоката на намотката трябва да бъде от ръба до средата и противоположна на конеца. В противен случай при завинтване лентата ще се отлепи заедно с резбата..

Свързването на маркучи към миксера е най -лесната работа. Няма значение къде точно се свързвате – към тройник, вентил или към тръба, идваща от смесителя. Технологията е същата.

Свържете маркуча към вентил или тройник. В края на маркуча има затягаща гайка – затегнете я. правете го с ръцете си максимално, доколкото имате сили. След това затегнете гайката с гаечен ключ на 1/4 оборот.

Завийте другия край на маркуча в проточния бойлер. По същия начин го затегнете докрай и след това го затегнете с гаечен ключ на четвърт оборот. Работата е свършена!

Правила за грижа за употреба и поддръжка

TEN (нагревателен елемент) проточен бойлер

  1. Не пускайте проточния бойлер на сухо, в противен случай можете да счупите нагревателните елементи. Отворете водоснабдяването, уверете се, че той е студен и го включете.
  2. Първо изключете нагревателя, а след това и крана.
  3. В случай на повреди и технически затруднения, обадете се на специалист. Спазвайте условията на гаранционното обслужване!
  4. Сменяйте нагревателния елемент във времето, в противен случай качеството на нагрятата вода значително ще се влоши с течение на времето.

Какво не се препоръчва да се прави

Как правилно да инсталирате котела беше обсъдено по -горе. Но има препоръки за това какво да правите по време на инсталирането и използването на устройството, не можете:

  • включете инсталирания модул, не напълнен с вода;
  • свържете тръба от водопровода към бойлера, ако налягането в него е повече от 6 атмосфери;
  • свалете защитния капак на устройството и източете течността от него, без да го изключвате от захранването;
  • инсталирайте, ако не знаете как да инсталирате котел със собствените си ръце;
  • използването на „леви“ компоненти, различни от тези, препоръчани от производителя;
  • когато монтирате устройството, игнорирайте инсталирането на предпазния вентил;
  • не спазвайте правилата за инсталиране и безопасност.

За да изберете котел за вашия дом, трябва да се ръководите от вашите нужди, както и да вземете предвид неговия размер и да отговаряте на интериора. Инсталацията може да бъде поверена на специалист или да се извърши самостоятелно, особено след като не е толкова трудна задача, ако всичко е направено правилно, следвайки горните препоръки..

Чести грешки

Всъщност е много лесно да свържете проточен бойлер към различни комуникационни системи, но ако не разбирате този въпрос предварително и нямате опит, тогава има голяма вероятност да направите няколко сериозни грешки. Те оказват негативно влияние върху производителността и експлоатационния живот на цялото оборудване..

Най -честите грешки са:

  • такова мощно оборудване е свързано към съществуващата електрическа система, без да се разпределя отделна линия, което води до рестартиране на системата, тъй като тя не може да се справи с такова натоварване, поради което често изважда щепсели, а също така има нестабилност в работата на различни електрически устройства;
  • устройството е включено преди да бъде свързано с водоснабдителната система, което може да доведе до нарушаване на работата му;
  • неподходящи тръби или други елементи се използват за свързването му към водопровода;
  • тръбите се полагат по удобен начин, но не се взема предвид, че те значително развалят външния вид на всяка стая, поради което след инсталирането на нагревателя вътрешността на помещението може да се влоши;
  • мощността на устройството е неправилно изчислена, поради което студена или гореща вода тече от крана, което води до липса на комфорт при постоянното му използване по предназначение;
  • електрическите проводници са свързани неправилно, поради което възникват къси съединения или други проблеми в работата на оборудването;
  • местоположението на бойлера е неграмотно избрано, поради което се появяват трудности и неудобства в процеса на неговото използване, свързани с липсата на възможност за свободно регулиране на неговите функции.

По този начин всеки човек, който самостоятелно инсталира проточен бойлер самостоятелно, се сблъска с определени трудности, затова, за да се предотвратят възможни грешки, се препоръчва предварително внимателно да се проучат правилните инструкции. В резултат на това се осигурява компетентна инсталация на устройството, което гарантира постоянен поток от топла вода в жилищни имоти. Това значително повишава комфорта на живот във всеки апартамент или къща, в която няма връзка с централното захранване с топла вода. Често се инсталира проточен бойлер като спомагателен източник на топла вода в случай на проблеми в централната система.

Свързване на захранването при инсталиране на нагревателя на потока

Оборудването трябва да бъде внимателно свързано към захранването.Връзка с вода

Предпазни мерки

Такива превантивни мерки ще включват следното:

  • не използвайте такива канали на горните етажи на жилищни сгради с ниско налягане в системата;
  • закупуване на мощни нагреватели за организиране на няколко точки на разпространение;
  • свързвайте нагреватели с мощност над 8 – 12 kW само към трифазна захранваща мрежа;
  • в процеса на свързване следвайте инструкциите на производителя;
  • работа с електричество, не забравяйте за защитно оборудване и заземяване;
  • по време на работа е необходимо редовно да се проверява и проверява оборудването.

За горните етажи е по -добре да използвате котли с капацитет. При липса на подходяща електрическа мрежа, трябва да надстроите всички съществуващи кабели или да поставите отделен кабел от електрическото табло на входа към точката на свързване в апартамента..

Нюанси на работа

Проточните бойлери съблазняват много потребители с факта, че нямат ограничения за използването на количеството гореща вода, особено удобно е да го инсталирате в душ кабина – приемайте водни процедури колкото искате.

Не всеки знае, че инсталирането на такова устройство изисква отговорност, тъй като продуктът принадлежи към устройства с висока мощност, изисква задължително полагане на отделна връзка. Инсталирането на линията и свързването на продукта могат да се извършват само от специалисти; със самостоятелно инсталиране можете да изключите не само вашия апартамент, но и жилищна сграда.

За да може проточният бойлер да служи дълго време и да не ви разстройва с чести повреди, трябва стриктно да следвате препоръките на производителя и да обърнете внимание на следните точки:

  • инсталирането на продукта трябва да се извършва близо до мястото на употреба, за да се намалят загубите на топлинна енергия;
  • ако във вашия район има много твърда вода, инсталирайте специални защитни филтри, за да предпазите вътрешните части от котлен камък;
  • в никакъв случай не инсталирайте продукта в неотопляема селска къща;
  • в банята позиционирайте устройството по такъв начин, че пръските да не могат да попаднат върху тялото;
  • при ниско налягане, използвайте продукта при средна температура – в противен случай автоматизацията просто няма да се включи.

Внимателно следвайте тези стъпки, преди да стартирате за първи път.

  1. Проверете наличието на вода в битовия водопровод и нивото на нейното налягане – то трябва да е достатъчно. При слаб натиск ще трябва да се откажете от употребата до по -добри времена.
  2. При ниско нагряване на водния поток задайте необходимата температура с помощта на бутоните на контролния панел.
  3. След края на душа, кранът трябва да бъде изключен, продуктът трябва да бъде изключен от мрежата.

Помня! В много модели проточни бойлери направените настройки се запазват, така че следващия път, когато включите устройството, то ще ви даде зададената от вас температура на водата..

Преди да отидете в магазина за дългоочаквана покупка, проверете качеството на окабеляването в къщата: старите къщи са проектирани само за 3 kW / h на апартамент, така че за свързване ще трябва да смените всички кабели към електрическото разпределение дъска. Потребителите, които живеят в нови многоетажни сгради и дори с електрически печки, имат късмет: тук входът в апартамент е по-висок и започва от 10 kW / h, но това не означава, че можете едновременно да включите няколко електрически уреди на веднъж.

В заключение, няколко думи за битовия електрически проточен бойлер Etalon Copper 350 от комбиниран тип: кран и маркуч за душ с дюза. Теглото на конструкцията е само 2 кг, размерите са 240x160x95, мощността е до 3,5 kW, максималната температура на нагряване на водния поток е 650C, производителността е 3,5 l / m. По своите характеристики той не отстъпва на чуждестранните аналози и е евтин – 2440 рубли, а в случай на подмяна ще бъде много по -лесно да се намерят компоненти.

Видео

Препоръки на майсторите

Вместо заключение

В тази публикация се опитахме да опишем всички точки, които може да срещнете, когато свързвате проточен бойлер към водопровода. Няма смисъл да се описва инсталационният процес на всеки вентил или маркуч – технологията се повтаря.

iphonevideorecorder.com
mgcool.cc
deadmansbones.net
fearlesslycreativemammas.com
thefunky-monkey.com
openssi.org
