Какво е котел и как работи

Бойлер (от английски бойлер – котел) е воден отоплителен агрегат в системата за захранване с топла вода, който представлява контейнер с вграден нагревателен елемент. Тръбните електрически нагреватели (TEN) или намотки, през които преминава гореща охлаждаща течност, се използват най -често като устройства за нагряване на вода.

За подаване на вода от бройлери към водопроводни инсталации и домакински уреди е необходимо тя да е в контейнер под определено налягане.

Електрически с нагревателни елементи. Вътре в уреда е разположен електрически нагревателен елемент, който загрява водните маси при директен контакт.

Непряко отопление. Този тип оборудване не изисква електричество, за да функционира; вътре в резервоара се намира намотка, която е свързана към отоплителната мрежа. Водата се нагрява, когато влезе в контакт с повърхността на намотката, свързана към котела посредством непряко нагряване, откъдето идва и името на котела.

Котел за непряко отопление

Видове бойлери

В отделни къщи, при липса на централен водопровод, водата се получава от кладенец или сондажни източници, като се изпомпва във водоснабдяването на домакинството с помощта на потопяеми или повърхностни електрически помпи (помпени станции). В същото време, за комфортен престой, потребителят се нуждае от топла вода, която може да бъде получена по различни начини. Популярна версия на уреда за отопление на вода е газов бойлер, монтиран, ако къщата е свързана към централизирана линия за подаване на газ.

При липса на газ в отделна къща или апартамент остава единственият удобен вариант за отопление на вода (няма смисъл да се разглежда отоплителен котел поради технологичните трудности при получаване на консумирана топла вода в него) – използването на различни видове електрически бойлери (бойлери).

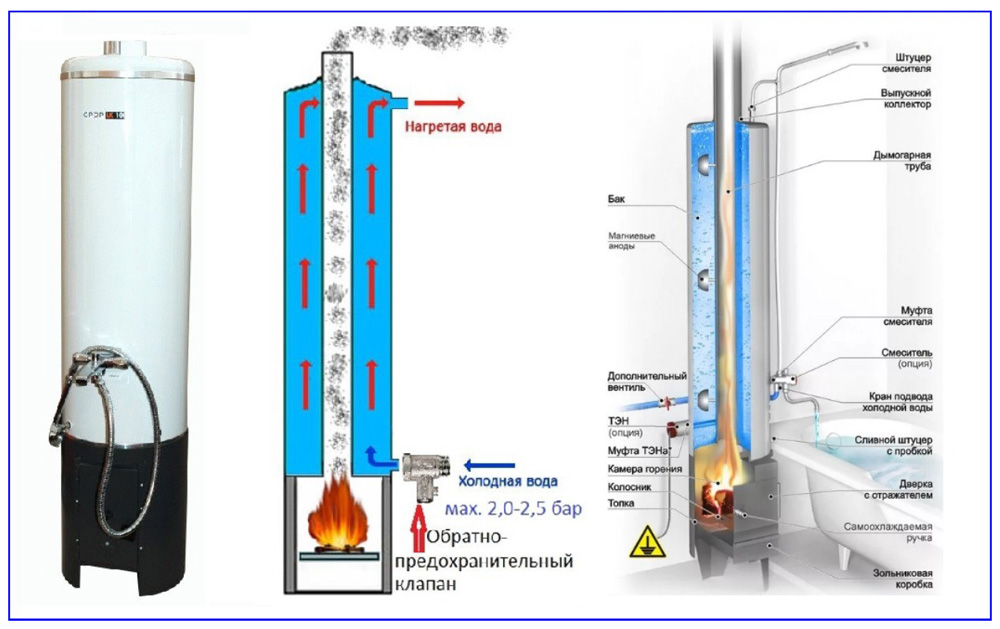

Друг метод за отопление на студена вода за къщи, лишени от електричество и газ, са колони от дърво (твърдо гориво) с общото популярно име Титан.

Титан за отопление на студена вода

Според принципа на действие и дизайн, всички бойлери са условно разделени на две големи групи:

Тече. Те са тръбен електрически нагревателен елемент (TEN) под формата на неизолирана спирала, поставена в тръбопровод, вътре в който тече вода, той се включва само когато се консумира вода.

За да се осигури прогрев на голям обем вода до висока температура, ще е необходима значителна електрическа мощност на устройството от около 10 kW (все още няма да е достатъчно за загряване на обемите вода, необходими за едновременно напълване на вана, вземете душ и миене на чинии). Не всяко окабеляване в частна къща ще издържи тази мощност (за удобното му захранване с топла вода ще са необходими 20 kW мощност на нагревателя) и още повече в апартамент.

За да доставите електричество към бойлер, ще трябва да водите отделна линия с проводник с голямо сечение от електрическото табло, което не винаги е приемливо и води до значителни финансови разходи. Следователно проточният нагревател е устройство за малки обеми консумация на топла вода..

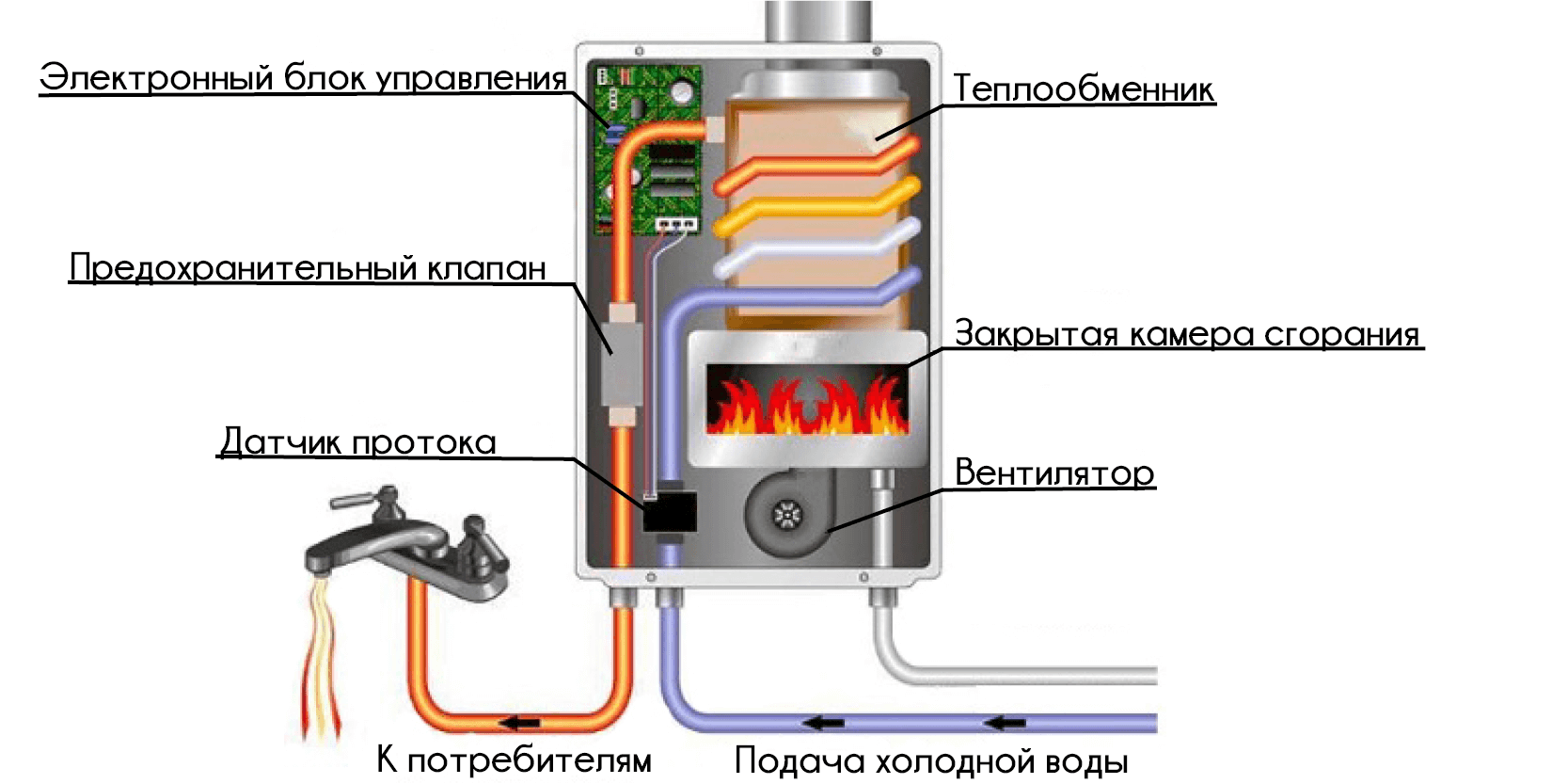

Моментно котелно устройство

Натрупване. Дизайнът на този тип котел е контейнер с различни обеми, вътре в който е разположен нагревателен елемент. Водата в резервоарите за съхранение е в постоянно загрято състояние, когато водата се консумира, резервоарът се изпразва и се пълни едновременно – това ви позволява незабавно да използвате големи обеми вода, което увеличава комфорта на живот. Също така, бойлерите за съхранение не изискват висока мощност за работа, а резервоарите с всякакъв обем имат топлоизолираща външна обвивка за намаляване на топлинните загуби и защита срещу изгаряния при допир..

Котел с директно отопление

В устройства от този тип нагревателните елементи са разположени вътре в резервоара, осигурявайки нагряване на течността. Когато котелът вече е свързан към водоснабдяването, студената вода се подава отдолу и вече нагрятата вода излиза през горната част на резервоара.

Котел

Температурата на течността се контролира от температурен сензор. Устройствата могат да бъдат проектирани както за вертикален, така и за хоризонтален монтаж.

Комбинирани устройства

Устройството се превръща в комбиниран бойлер, когато в него се поставят нагревателни елементи (в резервоара могат да бъдат предвидени отвори за монтиране на нагреватели). Удобно е да използвате такова устройство през лятото, когато отоплението е изключено или когато няма достатъчно енергия, генерирана от отоплителния кръг..

Видове битови бойлери

Характеристиките на свързването на домакински нагреватели са пряко свързани с видовете устройства, техните технически параметри, общи размери.

Традиционно в ежедневната практика се използват два вида нагреватели:

  1. Кумулативна.
  2. Тече.

И двата вида котелни системи се различават един от друг в технологията на отопление.

Домакински бойлер за съхранение на вода

Апарат за съхранение, оборудван с електрически нагревател (TEN). Такова оборудване най -често се използва в домакинството. Може да се монтира директно в банята, ако габаритните размери позволяват

Със нагреватели за съхранение студената вода се събира в контейнер, загрява се и след това се отвежда до водоприемника.

Чрез проточни блокове отоплението се осъществява директно по време на потока студена вода в контакт с нагревателя, без събиране на течност в резервоара за съхранение.

Домакинските потребители използват предимно системи за съхранение на котли. В тази статия е даден сравнителен преглед на двата типа бойлери..

Техническо устройство на резервоара за съхранение

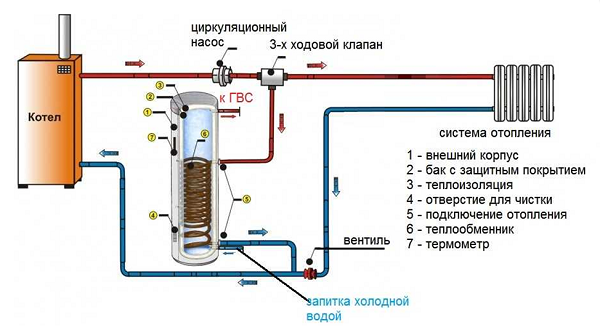

Системата за отопление на вода за съхранение, котли, в опростена схематична форма, е резервоар, оборудван с електрически нагревателни елементи или течни топлообменници. Съдът за съхранение има тръбопроводи за подаване на студена вода и изход за топла вода.

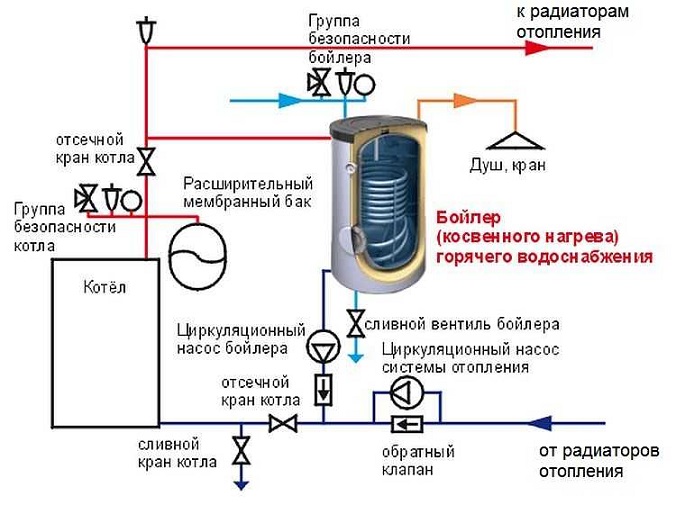

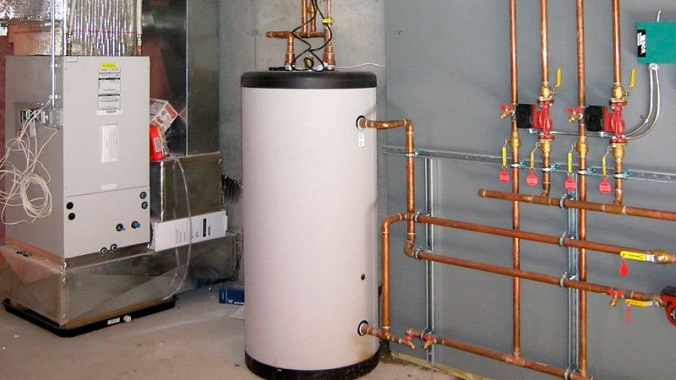

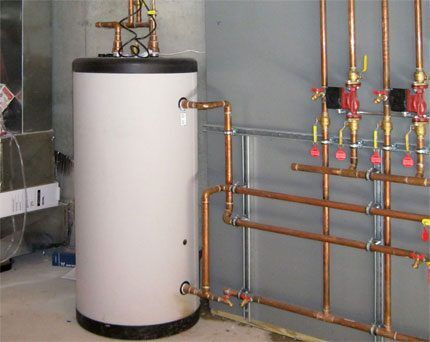

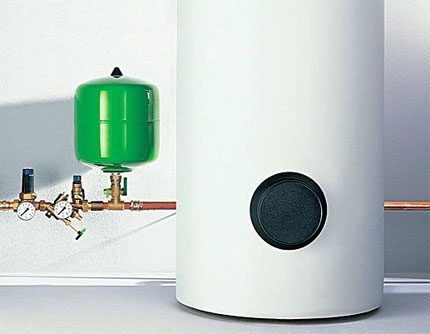

Котел за непряко отопление

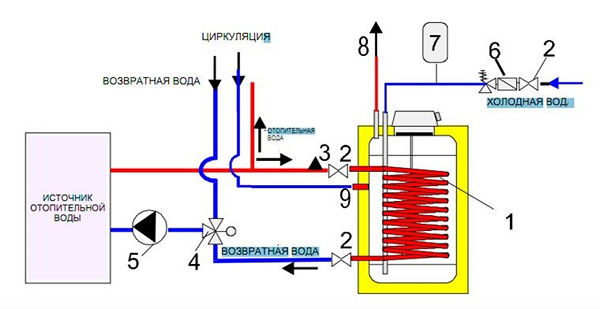

По -мощен и обемен дизайн – инсталация за непряко отопление. Ясно е, че източникът на топлинна енергия в този случай е водата, идваща от отоплителната система. Въпреки това, ако желаете, е възможно да свържете електрическо отопление

Конструкциите на котли за непряко отопление са допълнително оборудвани с работна зона на охлаждащата течност и линии за свързване към отопление.

Всяка съвременна система, независимо от конструктивните характеристики, е оборудвана с автоматизация, благодарение на която температурата на нагряването на водата и работата на системата като цяло се регулират.

Структурно проектиране на отоплителни устройства

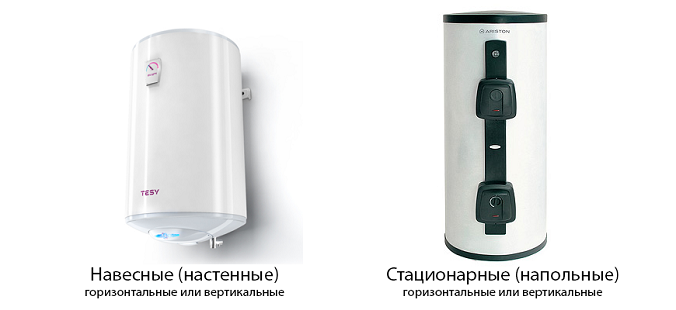

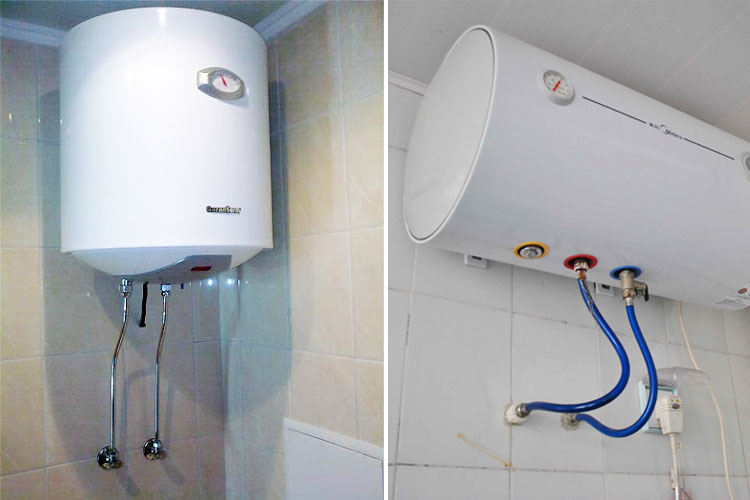

Има проекти на бойлери за съхранение, предназначени за вертикален (стенен) и хоризонтален (подов) монтаж. Разбира се, във всеки отделен случай на използване на определени котли има функции за инсталиране..

Така че, ако се предполага стенен монтаж на водно отоплително устройство, е необходимо предварително изчисление на натоварването и сравнение на получените резултати с проектните параметри на стената на помещението, върху което ще се монтира устройството..

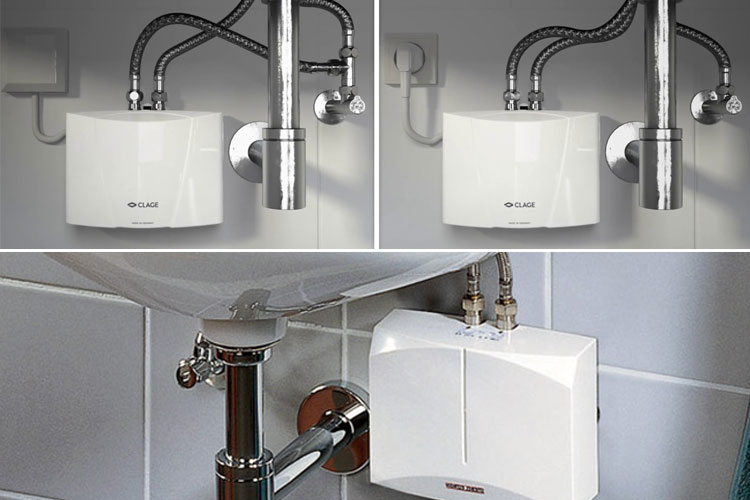

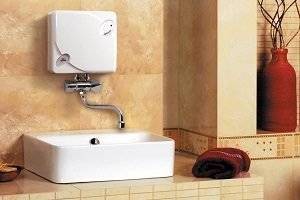

Битов проточен котел

Напоследък проточните бойлери бързо набират популярност. Потребителите са привлечени от малките си размери, възможността за опростена лесна инсталация. Наистина удобни устройства за малки нужди от консумация на вода

Инсталирането на оборудване без изчисления на натоварване заплашва да се превърне в фатална грешка при инсталиране, когато напълнен котел може просто да се срути заедно с крехката преграда, на която е монтиран.

Съгласно инструкциите за оборудването, натоварването трябва да се изчисли, като се вземат предвид четирикратното тегло на котелната система..

Ето защо, ако структурата на опорната стена е откровено слаба, веригата на бойлера трябва да бъде допълнена не само с линии за свързване към водоснабдяването и охлаждащата течност, но и с подсилени стелажи – чрез крепежни елементи.

Хоризонтален бойлер

Хоризонтална котелна инсталация, използвана за местно водоснабдяване. Тук също се осигурява електрическо отопление и в тази опция за инсталиране е инсталиран разширителен резервоар, което е правилното решение.

На класическите схеми за свързване на стенни котли, входните / изходящите тръби за вода на отоплителните устройства са маркирани със съответния цвят – син / червен.

Натрупващ се електрически

Най -търсената. Загрява течността с нагревателен елемент, инсталиран отдолу. Има регулатор на температурата на отопление – термостат. Има механично / електронно управление, дисплей. Формата на тялото е цилиндрична / плоска, може да се регулира според размера на всяка стая. Предимства: подгряване през нощта, без горивна камера, добри мощности.

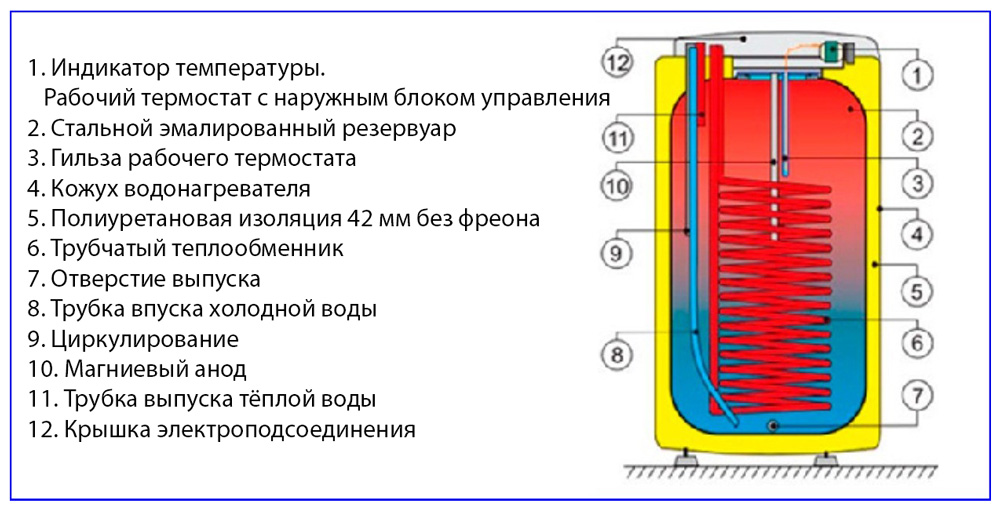

Дизайн на мрежов нагревател

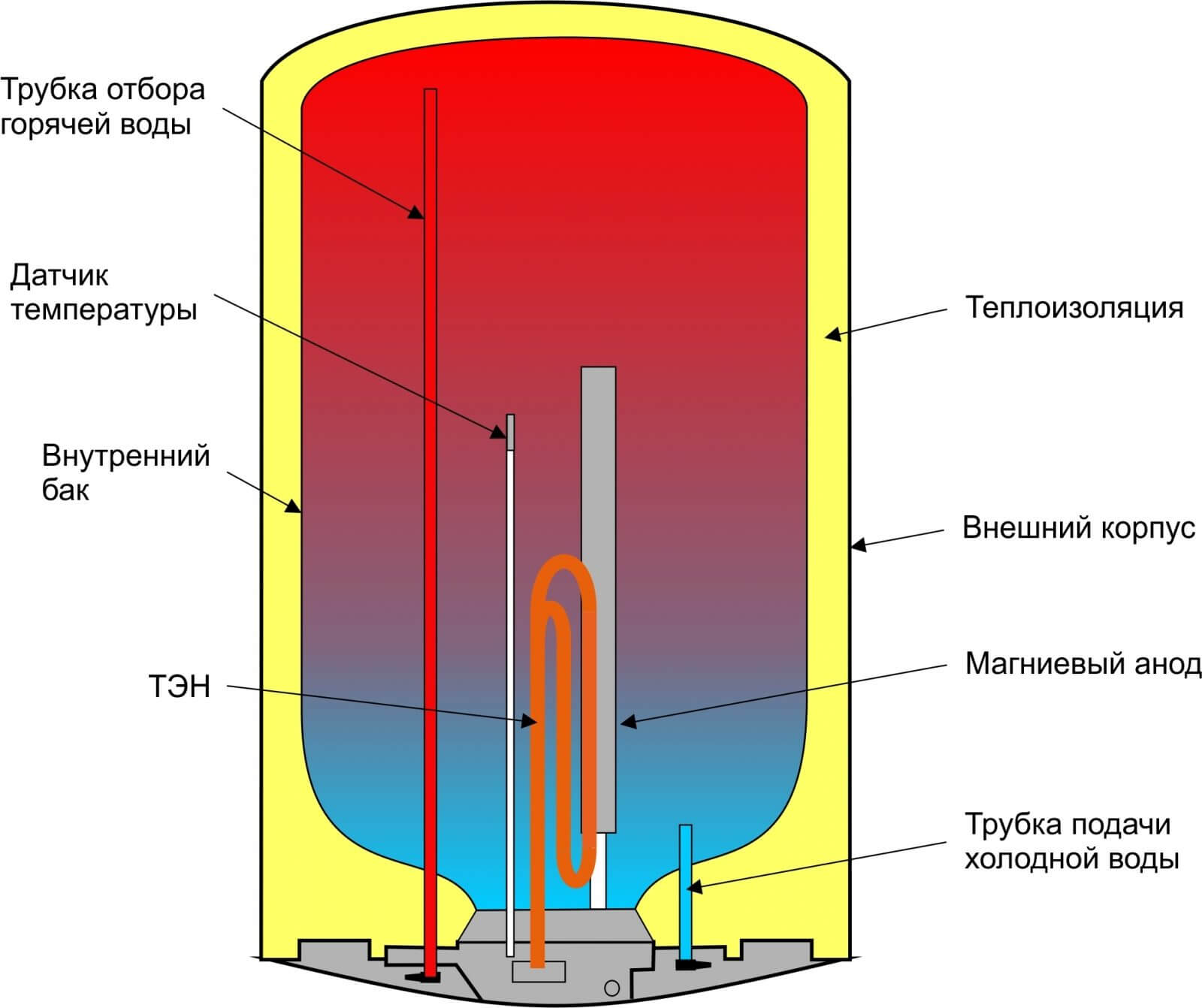

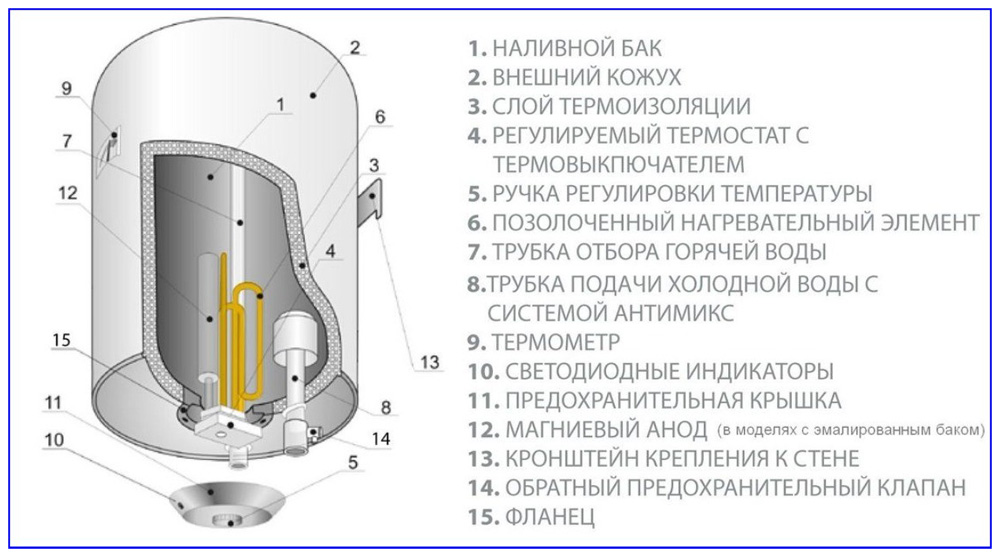

  • Корпус, топлоизолационен слой.
  • Вътрешен резервоар.
  • Входящи, изходящи тръби.
  • Фланец.
  • Нагревателен елемент, термостат.
  • Температурен контролер, анод.

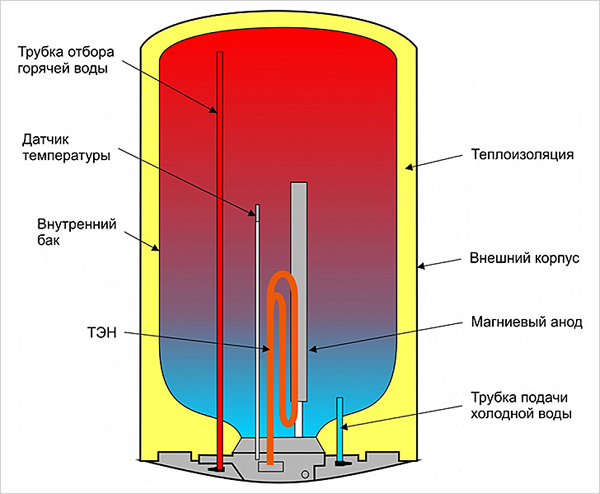

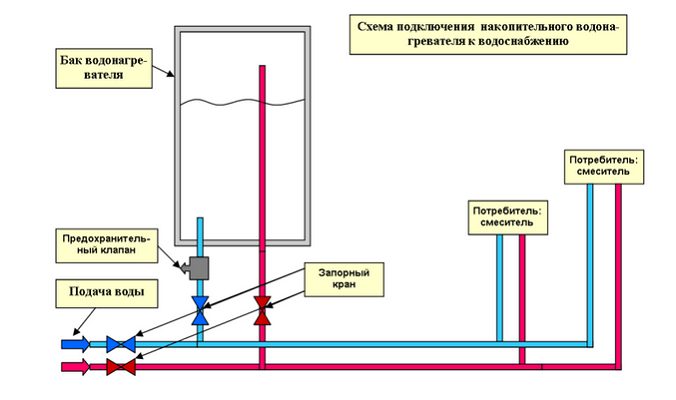

Схемата на бойлера за съхранение

Плюсове и минуси на електрически бойлер за съхранение

Предимства:

  • Могат да бъдат свързани множество точки на докосване.
  • Възможно е изваждането на котела от мястото на отвеждане на водата.
  • Простота и лекота на използване.
  • Топла вода с необходимата температура може да се получи от смесителя, без да се променя налягането на водата.

Недостатъци:

  • Има не много удобни размери, които трябва да се вземат предвид при монтажа.
  • В случай на пълно използване на цялата вода, ще трябва да изчакате известно време, докато се загрее.
  • Изисква постоянно внимание. Често нагревателните елементи могат да се повредят и да изискват подмяна.

Забележка! Необходимо е да свържете котела към водоснабдяването въз основа на обема на резервоара, от който се нуждаете. Ако планирате ниска консумация на вода, десет литров резервоар ще ви свърши работа. Ако разходът на вода е среден, 35-40 литров резервоар ще е подходящ. Ако разходът е голям, може да се обмисли резервоар от 50 литра или повече..

Процедурата за инсталиране на такива нагреватели

Простият дизайн гарантира изключителна надеждност на бойлерите за съхранение. Инсталирането на такова устройство не е твърде трудно, но е необходимо да се вземат предвид редица важни нюанси..

Първо трябва да изберете мястото, където ще бъде инсталиран нагревателят. След това го инсталират, както и се свързват към водоснабдителната система и към захранването..

За битови нужди най -често се използват сравнително малки стенни модели. Те са окачени на специални скоби. За модел с вертикален тип се използват две скоби, а за хоризонтално устройство са необходими четири такива елемента.

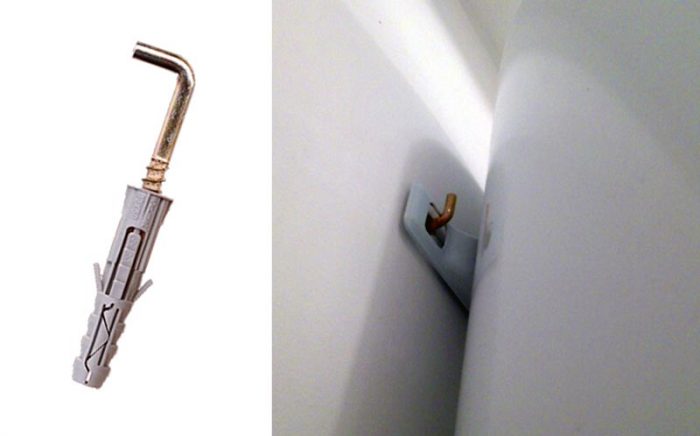

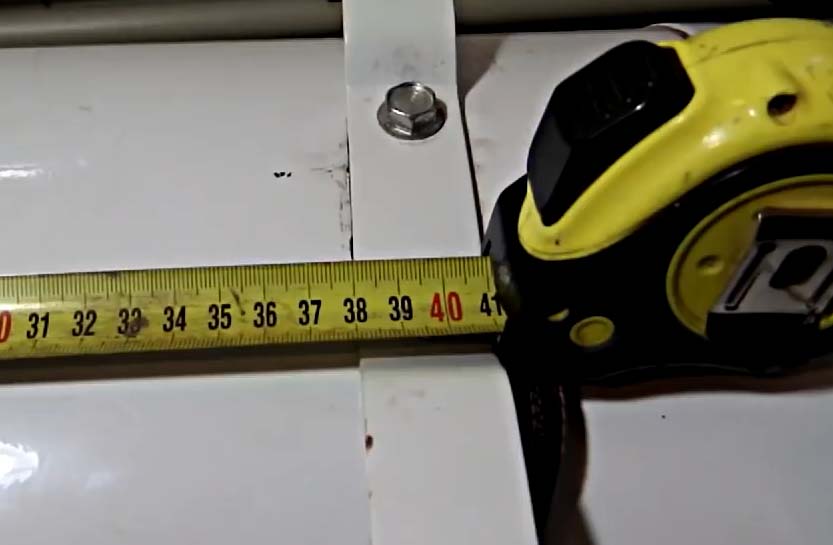

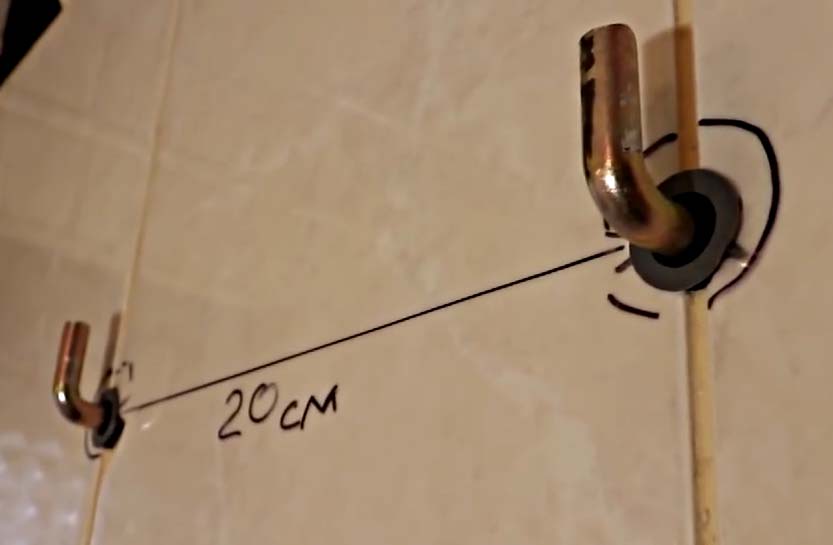

Процедурата за фиксиране на скобите на стената е проста; за това обикновено се използват подходящи самонарезни винтове и отвертка.

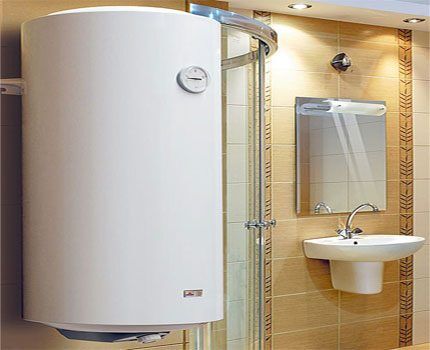

Окачване на бойлер за съхранение

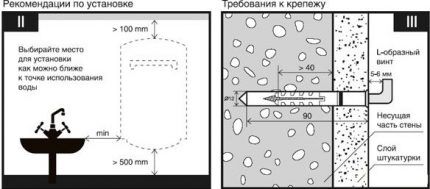

Тази диаграма ясно показва препоръките и нормите за окачване на бойлер за съхранение на стената. Разхлабеният или неправилен монтаж може да причини срутване на устройството.

Между скобите, върху които са монтирани вертикални модели бойлери, трябва да има разстояние 180 мм. За монтаж на хоризонтални модели използвайте скоби с панти.

В този случай е необходимо да се поддържа разстояние между защитното покритие и повърхностите на други предмети най-малко 300 mm за устройства с обем до 80 литра и най-малко 500 mm за нагреватели с капацитет 100- 200 литра..

Не инсталирайте вертикалния модел в хоризонтално положение или обратно, поставете вертикалния нагревател отстрани. Това е грубо нарушение на условията на експлоатация и мерките за безопасност на устройството, което може да доведе не само до повреда на оборудването, но и до опасен инцидент..

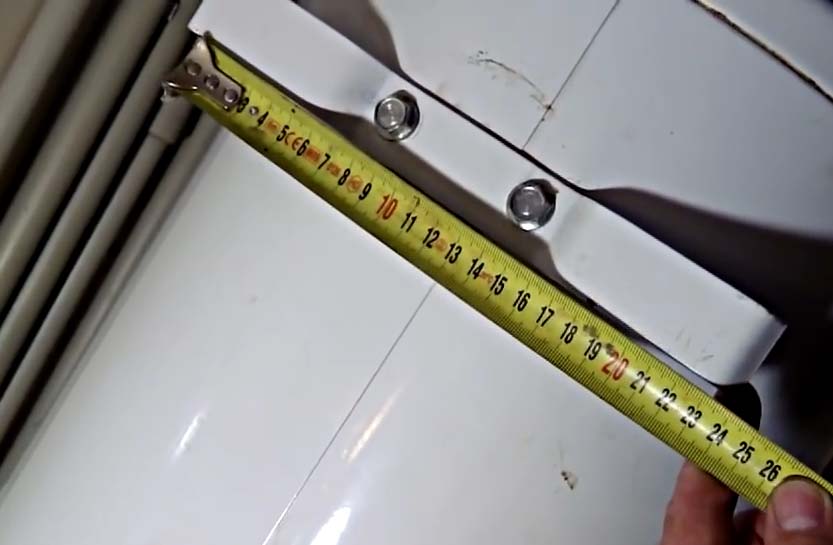

С помощта на нивелир проверете правилното положение на отделните скоби една спрямо друга. Що се отнася до мястото на инсталиране на бойлера, препоръчително е да го изберете възможно най-близо до местата за отвеждане на горещата вода..

Това ще позволи по -бързо доставяне на топла вода до потребителя, т.е. намаляване на топлинните загуби по време на транспортиране.

Съхранителни бойлери

За битови нужди най-често се използват стенни модели бойлери за съхранение. Всички модели на такива устройства имат лаконичен и атрактивен дизайн.

Неопитни майстори понякога правят грешка – те прикрепят скоби към преградите от гипсокартон. Товароносимостта на такива конструкции е твърде ниска, за да издържи теглото на устройството..

Дори ако така монтиран бойлер не се срути веднага, това може да се случи, след като се напълни с вода..

Отделен случай е монтирането на бойлер за съхранение на стена от гипс, зад която има носеща стена. В този случай трябва да се използват специални крепежни елементи с достатъчна дължина, така че да преминават през фалшивата стена и да се потопят в дебелината на носещата конструкция, която ще поеме основния товар..

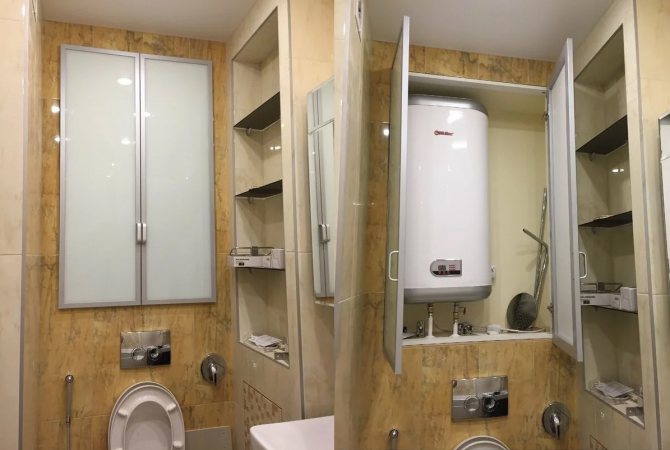

Разбира се, мястото, където е инсталиран нагревателя за съхранение, трябва да бъде достъпно за поддръжка, настройки, ремонти и т.н. Дизайнът на такива устройства обикновено е доста привлекателен, така че не трябва да възникват проблеми в областта на комбинацията с други интериорни предмети..

Разбира се, преди да започнете монтажни работи, трябва да проучите инструкциите на производителя, за да вземете предвид препоръките в този документ..

Ако бойлер за съхранение е монтиран в апартамент на многоетажна сграда, ако той се повреди, съществува риск от наводняване на помещенията, разположени на един етаж по-долу. Ето защо се препоръчва да се погрижите за хидроизолацията на стаята, предназначена за нея, преди да инсталирате устройството..

Алтернативен вариант за защита срещу подобни проблеми може да бъде специален палет, оборудван с дренажен отвор и свързан към канализационната система..

Ако къщата има автоматизирана система за защита от течове, има смисъл да инсталирате един от сензорите директно под бойлера. Тази мярка няма да спаси напълно от наводнения, но ще помогне да се сведат до минимум щетите..

Тъй като се препоръчва да инсталирате бойлера за съхранение възможно най -близо до местата за прием на топла вода, уверете се, че устройството е адекватно защитено от влага..

Ако нагревателят се намира близо до мивка, умивалник или вана, пръскането по повърхността на кутията е почти неизбежно. Възможен е и по -сериозен контакт с вода, който представлява опасност за всеки електрически уред.

Преди да инсталирате бойлер за съхранение в апартамент, трябва да обърнете внимание на етикета на устройството. Способността на устройството да издържа на външни влияния се отразява от специален индекс IPXX, където XX са числа.

Стойностите на първия индикатор на индекса за защита на IP:

  • 0 – без защита;
  • 1 – защита срещу големи предмети (размери над 50 мм);
  • 2 – защита срещу средни обекти (размери над 12,5 мм);
  • 3 – защита срещу малки предмети (размери над 2,5 мм);
  • 4 – защита срещу малки предмети (размери над 1 мм);
  • 5 – защита от прах;
  • 6 – абсолютна херметичност.

Първата цифра на индекса отразява съпротивлението на електрическия уред при контакт с чужди предмети. Вторият от тях показва степента на защита на устройството от влага..

Стойностите на първия индикатор на индекса за защита на IP:

  • 0 – без защита;
  • 1 – има защита срещу вертикално насочени капки;
  • 2 – защита срещу падане на капки под ъгъл не повече от 15 градуса от вертикалата;
  • 3 – защита срещу дъждовни капки и пръски под ъгъл не повече от 60 градуса от вертикалата;
  • 4 – защита от пръски във всяка посока;
  • 5 – защита срещу водни струи;
  • 6 – защита срещу силни струи и морски вълни;
  • 7 – разрешено е краткосрочно потапяне на устройството на дълбочина не повече от един метър;
  • 8 – устройството може да се потопи на дълбочина метър за до половин час.

Тази информация ще ви позволи да оцените условията на работа на бойлера от гледна точка на безопасността. Тази информация ще бъде полезна и за инсталиране на други електрически уреди..

Повечето бойлери за съхранение не се нуждаят от прекалено висока степен на защита, например за работа под вода. Най -често такива устройства са маркирани като IP25. Това ниво може да се постигне у дома..

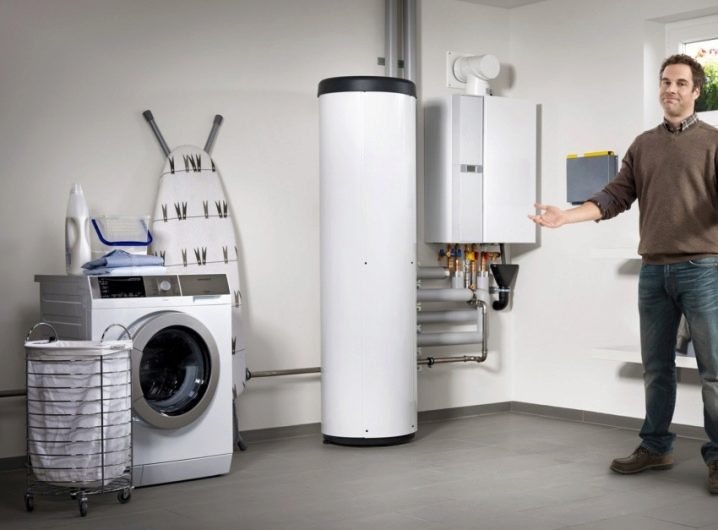

Какво е необходимо за монтажа?

Преди да инсталирате електрически или газов котел, е необходимо да разпределите подходящо място за него, като вземете предвид следните точки:

  • поставянето на бойлер в апартамент или частна къща трябва да се извършва, като се вземе предвид лекотата на използване и поддръжка;
  • трябва да се предвиди, че при изпразване или ремонт на апарата значителна част от водата може да се разлее върху пода;
  • удобно е да свържете бойлера самостоятелно, когато водопроводът и електрическата мрежа преминават наблизо и в една и съща стая;
  • монтаж и свързване на газов котел „направи си сам“ включва свързване на линия, доставяща природен газ към помещението.

Свързване на котела към водоснабдяването - най -пълната инструкция

Въз основа на изброените условия инсталирането и свързването на бойлер за съхранение може да се извърши в следните помещения на частна къща или апартамент:

  • кухня – над мивката;
  • баня – над банята;
  • котелно помещение – над керемидения под.

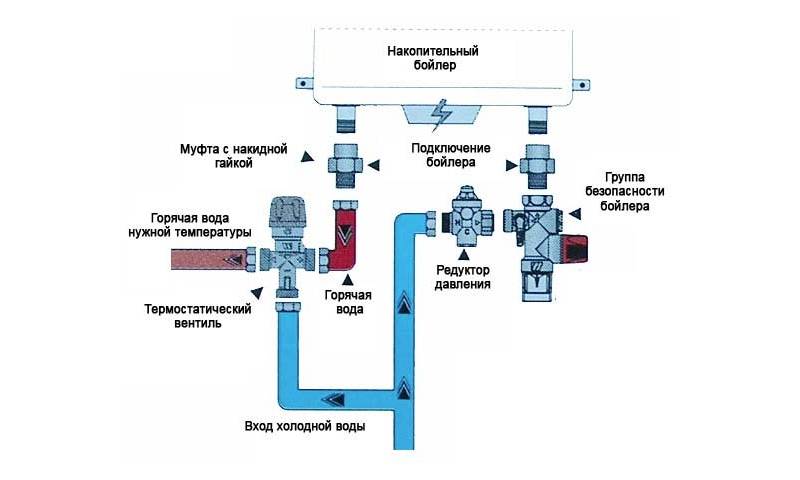

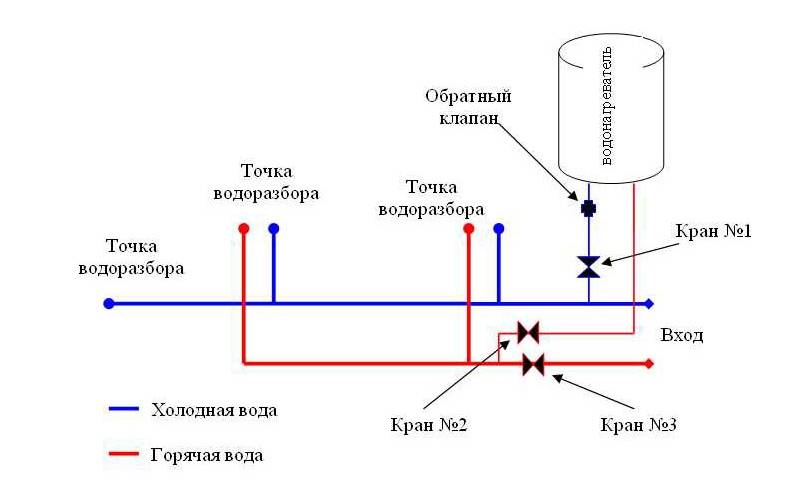

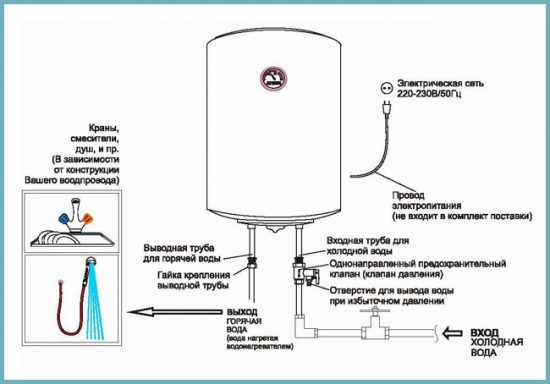

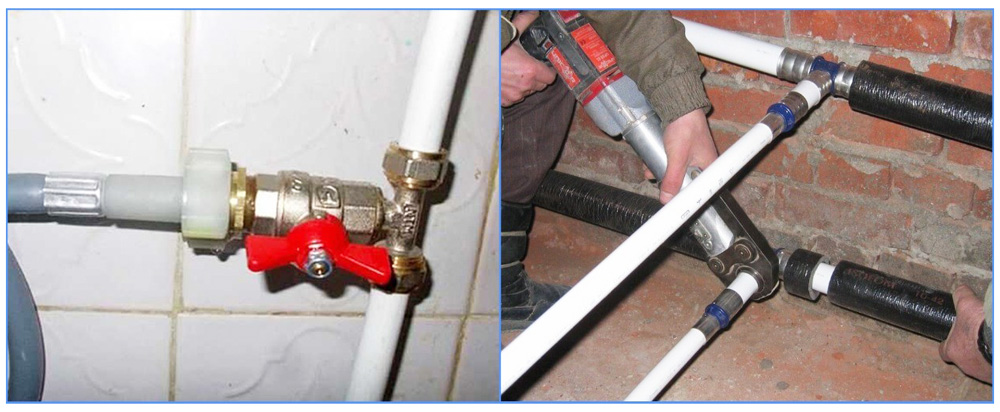

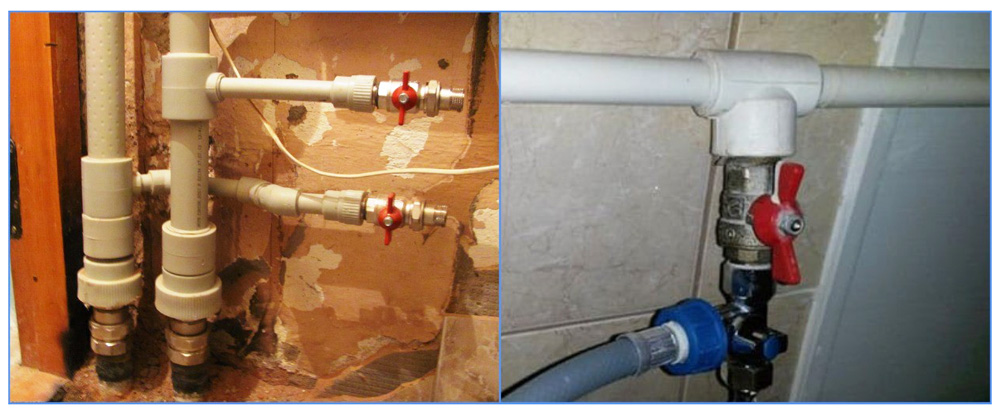

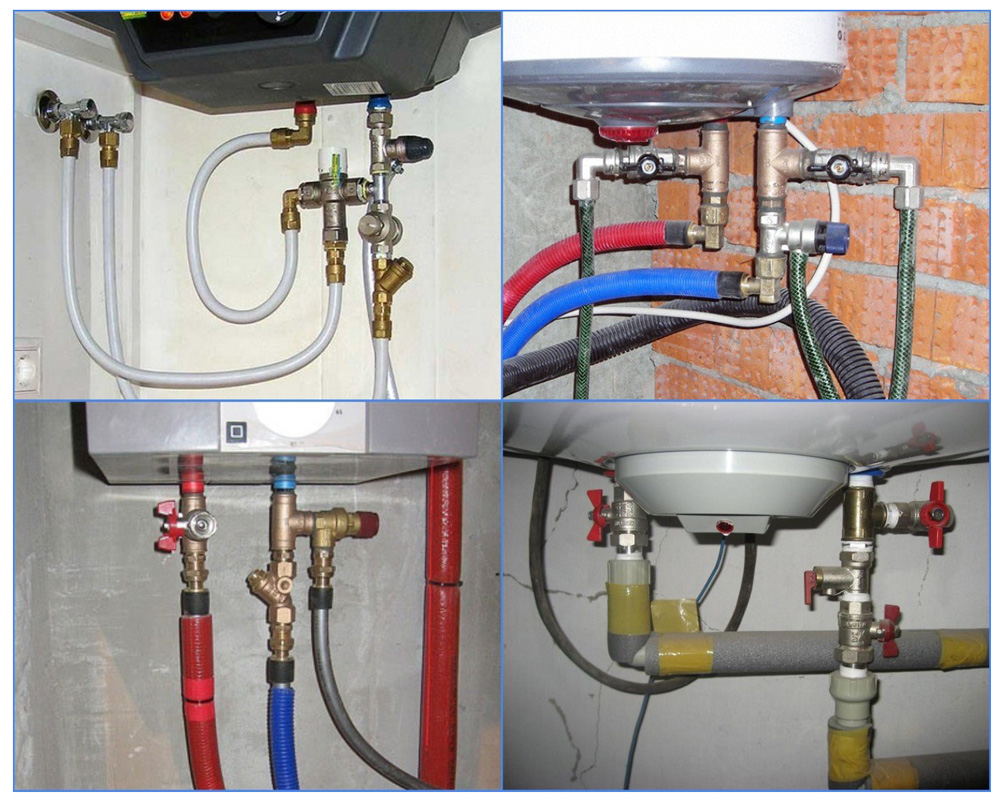

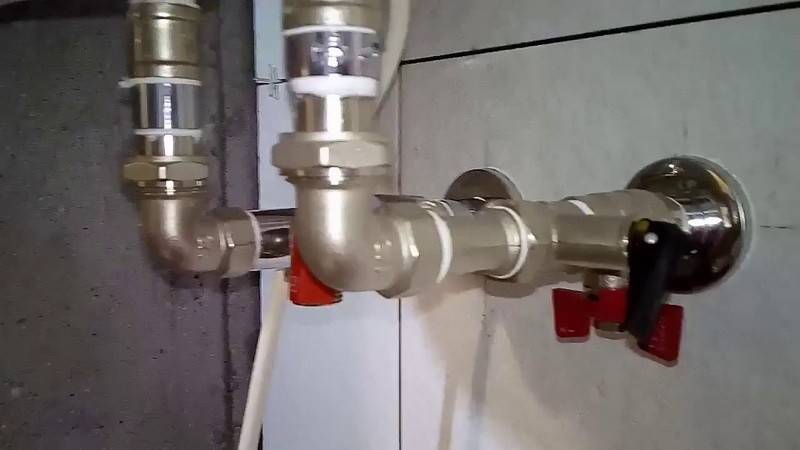

Преди да решите как да свържете котела към водопровода, трябва да го закачите от стената. За да завършите цялата работа, ще ви е необходима електрическа бормашина с ударна функция (или перфоратор), бормашини с твърдосплавен връх и стандартен набор от ключарски инструменти, включително газов и регулируем ключ. Схемата за свързване на котела е сглобена от следните елементи и материали:

  • възвратен клапан с предпазен в едно тяло (като правило, той идва с котел);
  • бронзов тройник DN 15 (1/2 “);
  • сферичен вентил DN 15 (1/2 “) – 3 бр., 2 от тях – с американски;
  • тръби за свързване (обикновено метал-полимер);
  • Лента FUM, лен или специална резба за запечатване на фуги.

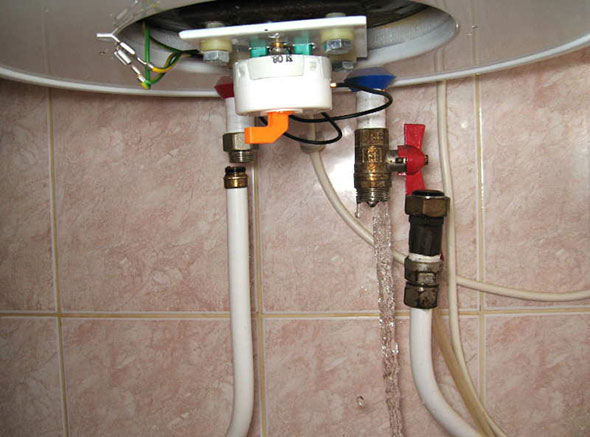

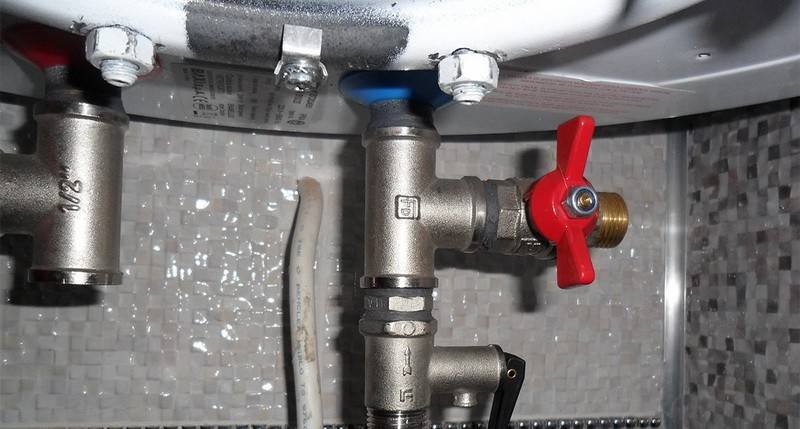

Първо стартиране

След като инсталирате бойлера, трябва да го напълните с вода. След пълнене се проверява плътността и качеството на закрепването. Ако е необходимо, затегнете добре всички винтове. Ако няма течове, нагревателят може да бъде свързан към електрическата мрежа, като поставите щепсела в контакта. Използвайте копчето на термостата, за да зададете желаната температура на водата. Червеният индикатор означава консумация на енергия и стартиране на отоплението.

Свързване на котела към водоснабдяването - най -пълната инструкция

Свързване на котела към водоснабдяването - най -пълната инструкция

Изключване на нагревателя

За да изключите бойлера, трябва да извадите щепсела от контакта. Ако спирането се случи през зимата, тогава водата в нагревателя може да замръзне и трябва да се източи.

Свързване на котела към водоснабдяването - най -пълната инструкция

Изправност на нагревателя

За да поддържате нагревателя в добро състояние, е необходимо да отстранявате котления камък поне два пъти годишно. Ако за това събитие няма подходящи химикали или киселини, можете да опитате да смачкате слоя с котлен камък на ръка (трябва да се внимава да не се повреди вътрешността на резервоара).

Свързване на котела към водоснабдяването - най -пълната инструкция

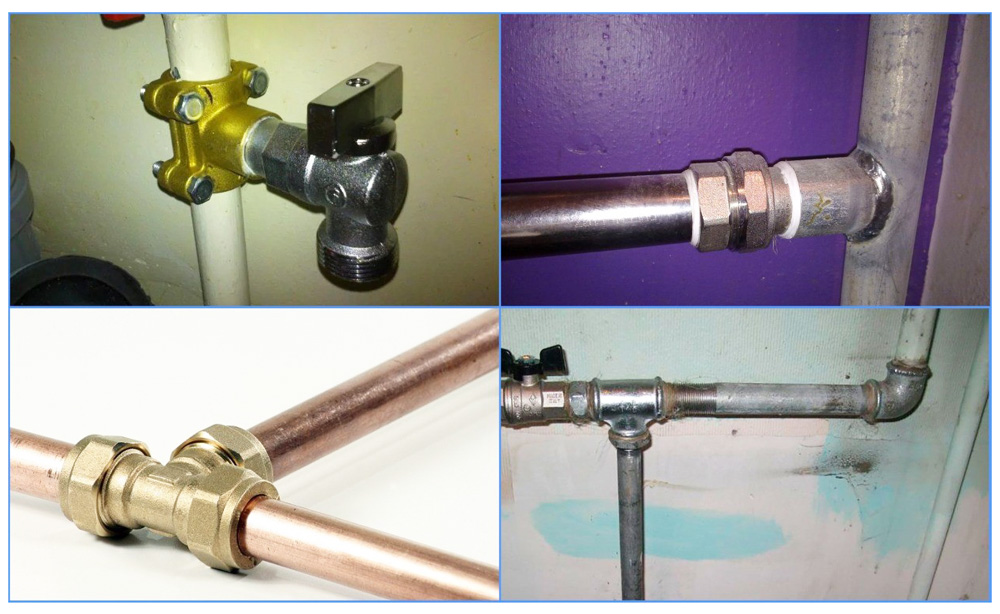

Стоманени тръби

Възможно е да се направи без използване на заваряване при работа със стоманени тръби. За да направите това, ще трябва да закупите специален тройник. Прилича на скоба с клон. Принципът на използване е прост, той се поставя върху тръбата и позицията се фиксира със скоби. За плътно прилепване се използва уплътнител. Не използвайте сухо заваряване за тази цел. Надеждността на това вещество не е достатъчна за пълната работа на системата..

Свързване на котела към водоснабдяването - най -пълната инструкция

Преди да инсталирате адаптера, тръбите трябва да бъдат добре почистени от замърсявания, ръжда и следи от стара боя. В тръбопровода се прави отвор с резба. Необходимо е да свържете крана и подводния маркуч.

Свързване на котела към водоснабдяването - най -пълната инструкция

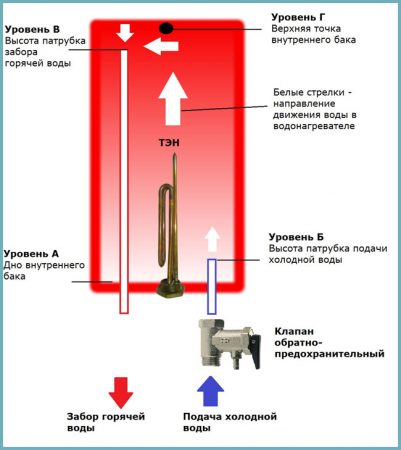

Принципът на вземане на вода от резервоара

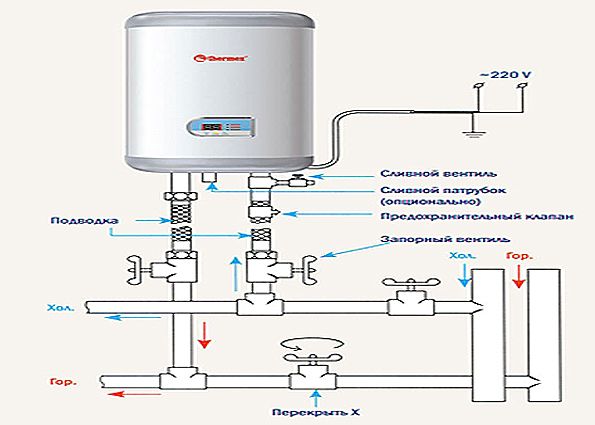

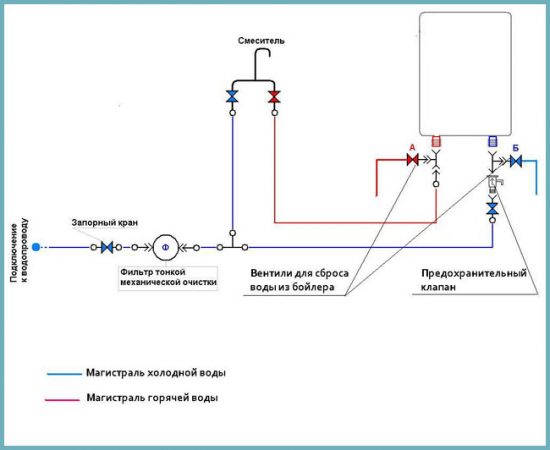

Има една правилна схема за свързване на бойлер за съхранение, като се вземат предвид особеностите на неговия дизайн и позволява, ако е необходимо, бързо да се изпразни резервоара. Тази необходимост възниква поради следните причини:

  • планирано почистване на резервоара и нагревателния елемент от котлен камък;
  • появата на неизправност;
  • преместване или подмяна на устройството с ново;
  • изпразване на бойлера в страната или в къща с периодично отопление през зимата.

Свързването на бойлера към водоснабдителната система, схемата на неговото инсталиране и поставяне трябва да вземат предвид, че водата се взема от горната зона на резервоара. Това се дължи на факта, че водата е най-горещата в горната част, а студеният поток се допълва до долната зона, ако има източване в системата за БГВ. Изборът се извършва чрез вертикална тръба, чийто разрез е разположен точно в горната зона.

Свързване на котела към водоснабдяването - най -пълната инструкция

Не трябва да се допуска, че водата от резервоара може да се върне в системата за захранване със студена вода, поради което котелът е свързан към водоснабдяването чрез възвратен клапан. Ако налягането в мрежата спадне в резултат на спирането на водата, вентилът няма да позволи съдържанието на резервоара да потече обратно в тръбата.

В резултат на стандартното свързване на котела към водоснабдяването, той не може да се изпразни бързо чрез отваряне на кран за гореща вода. Дори отвиването на тръбата за гореща вода от фитинга няма да има ефект, тъй като водозаборът е твърде висок, а на студения има възвратен клапан. Проблемът с източването се решава чрез проста схема на свързване на бойлера към водоснабдителната система, сглобена на етапа на инсталиране на устройството.

Бойлер и автономно водоснабдяване

В частните домакинства обикновено се използва не централизирано, а автономно водоснабдяване. В такава ситуация използването на бойлер за съхранение е напълно оправдано и възможно. Но схемата на свързване трябва да бъде леко променена. В този случай източникът на вода обикновено е резервоар, инсталиран на тавана или горния етаж..

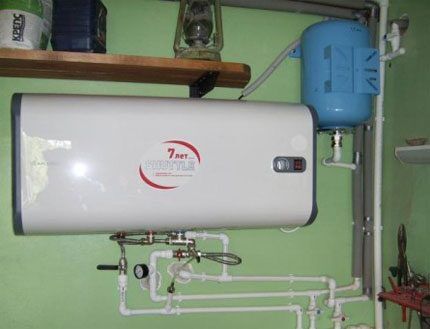

Нагревател за съхранение и автономна водоснабдителна система

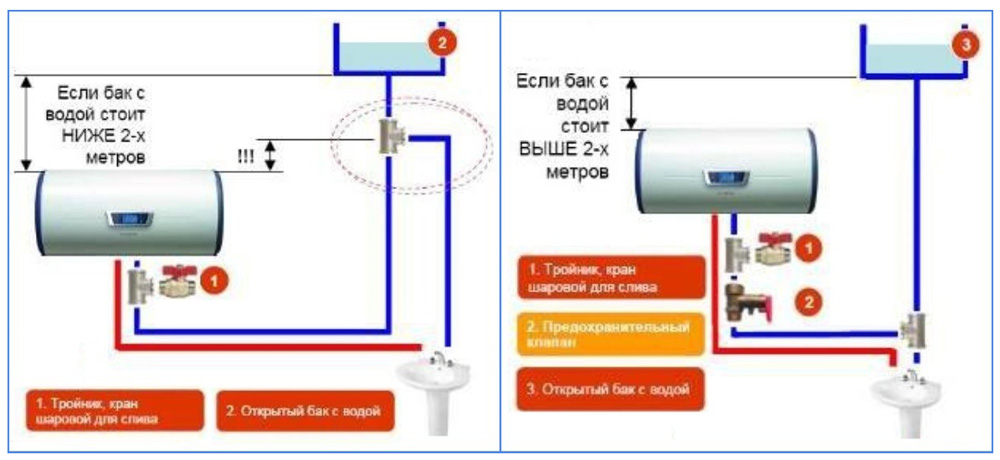

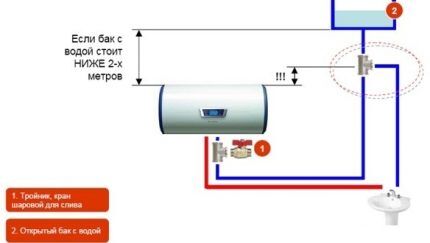

Тази диаграма отразява характеристиките на свързване на бойлер за съхранение към автономна водоснабдителна система, ако вертикалното разстояние между отоплителното устройство и резервоара за вода е по -малко от два метра

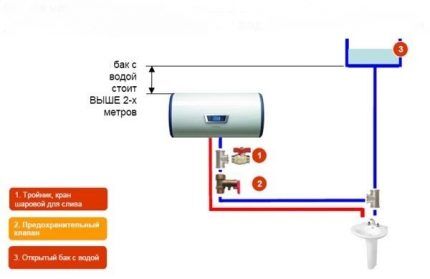

Необходимо е да се измери вертикалното разстояние между този резервоар и бойлера. Ако е по -малко от два метра, тогава на изхода на резервоара се монтира тройник, който да отклонява част от студената вода към отоплителното устройство, така че тръбата да е над нивото, на което е монтиран нагревателят. Тройник с възвратен клапан и дренажен клон е монтиран на входа на тръбопровода за студена вода към устройството.

Ако вертикалното разстояние от резервоара за вода до нагревателя надвишава два метра, тогава дренажът се извършва по -ниско от нивото на монтаж на нагревателя. В същото време на входа на студена вода към устройството се монтира тройник с отстраняване на излишната вода в канализацията, а възвратният вентил е свързан точно под.

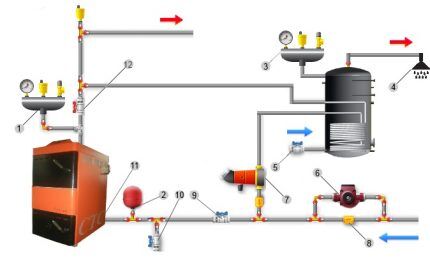

Съхранителен бойлер в автономна отоплителна система

Тази диаграма показва опцията за свързване на бойлер за съхранение в къща с автономна водоснабдителна система, ако вертикалното разстояние между резервоара и нагревателя е повече от два метра

Преди да инсталирате бойлера, трябва да измерите налягането на водата в автономната система на къщата. Ако тя надвишава нивото от шест бара, е необходимо схемата за монтаж да бъде допълнена със специална редукторна скоростна кутия. Прекомерното налягане на водата, постъпващо в нагревателя, може да причини повреда на оборудването..

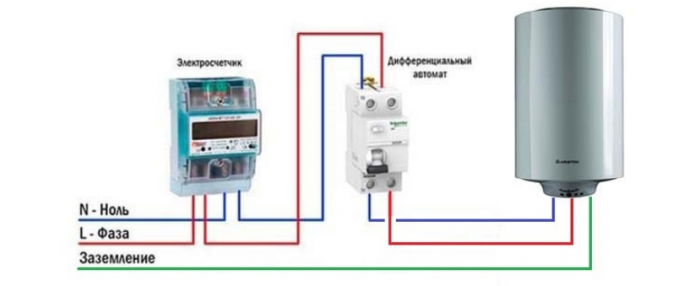

Електрическа инсталация

Свързването на бойлера за съхранение към захранването изглежда много проста задача, тъй като просто трябва да включите устройството в електрически контакт. Битовите нагреватели обикновено са класирани за стандартно напрежение 220 V.

Но всеки, който е дори малко запознат с работата на електрическите мрежи, разбира, че за такива мощни устройства обикновен контакт може да бъде напълно неподходящ..

Първо, трябва да оцените състоянието на електрическото окабеляване в апартамент или къща и да разберете за какво максимално натоварване е предназначено. Свързването на няколко устройства с висока мощност към една и съща линия едновременно може да бъде фатално за системата..

Например, ако включите едновременно нагревател и домакинска електрическа печка / автоматична пералня, окабеляването може да изгори, да причини пожар и т.н..

По -безопасно и надеждно е да се води отделен кабел за бойлера от електрическото табло. Най-важният индикатор в тази ситуация е напречното сечение на електрическия кабел. Минималната секция на кабела може да се изчисли с помощта на специални таблици.

В този случай трябва да вземете предвид работното напрежение, фазите, материала, от който е направен кабелът, дали окабеляването ще бъде скрито и т.н. За бойлери обикновено се използва двужилен меден или алуминиев кабел, напрежение 220 V, една фаза.

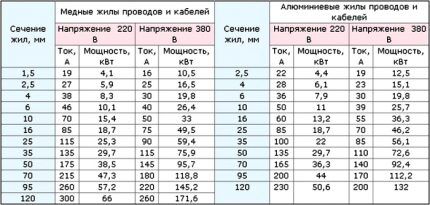

Таблица с кабелни секции

Тази таблица ще ви помогне да изберете кабел с подходяща секция за свързване на бойлера за съхранение към захранването. Използването на некачествен кабел може да причини опасна злополука

Ако нагревателят е инсталиран в помещение с висока влажност (баня, кухня и т.н.), трябва да се използват специални водоустойчиви контакти..

Освен това за двуфазни котли почти винаги е необходимо да се инсталира RCD – устройство за остатъчен ток. Кабелът също трябва да бъде защитен от влага, както и достатъчно здрав и гъвкав.

Свързване на бойлери за съхранение

Най -често бойлерите за съхранение се инсталират на места с висока влажност, например в баня. Тук е необходимо да се използват специални водоустойчиви контакти

Не трябва да пестите от кабел, купувайки продукти със съмнително качество. Освен това трябва да вземете електрически кабел, за да свържете нагревателя за съхранение с достатъчен марж. Жицата не трябва да е опъната.

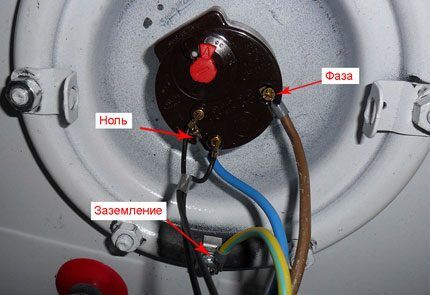

Преди да свържете, внимателно проучете маркировката на кабела. Неопитните начинаещи понякога се объркват и свързват фазата към земния контур.

Ако няма опит в извършването на електрически работи, има смисъл да се консултирате с опитен електротехник или да му поверите този етап от инсталирането на бойлера.

Наложително е да се погрижите за заземяването на нагревателя. За да направите това, можете да използвате парче метален проводник, единият край на който е фиксиран към тялото на нагревателя, а другият е свързан към заземяващия контур..

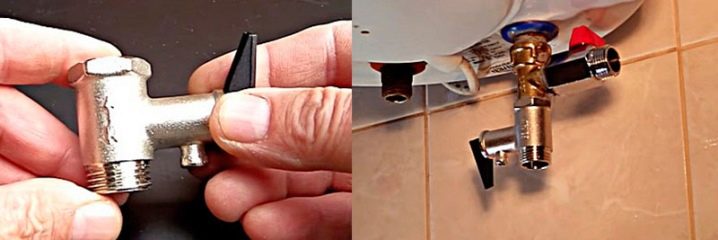

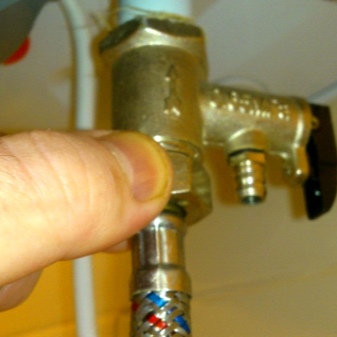

Смяна на предпазния клапан

Клапанът предпазва инсталацията от повреда и защитава потребителите. Ако се наблюдават тревожни симптоми, трябва да се вземе решение за подмяна. В момента старите клапани не се ремонтират. Ако се забележат признаци на неизправност, трябва да закупите нова част.

Функцията на предпазния клапан трябва да се проверява на всеки шест месеца. Много производители предлагат клапани със сифон, който принудително изпуска клапана. След отваряне трябва да се отцеди малко количество вода. Но ако потокът продължава непрекъснато, е време да го замените. Смяната на стар вентил с нов е проста операция и можете да го направите сами.

Свързване на котела към водоснабдяването - най -пълната инструкция

Инструменти за подмяна

На първо място, имате нужда от нова част. Най -добре е да развиете стария вентил и да купите същия. Добро решение е да отидете в магазина с дефектния артикул. Услугата за поддръжка ще ви помогне да направите правилния избор. Ще ви е необходим и регулируем гаечен ключ..

Свързване на котела към водоснабдяването - най -пълната инструкция

Свързване на котела към водоснабдяването - най -пълната инструкция

Последователност

Започнете, като изключите захранването и затворите главния воден вентил. След това резервоарът трябва да се изпразни. За да направите това, трябва да отворите крана със студена вода и да изчакате, докато всичко изчезне. Когато резервоарът е празен, вентилът може да бъде подготвен за монтаж. Увийте конеца с уплътнителна лента, като се уверите, че нишката е в правилната посока. Поставете резервоар за вода под резервоара, за да избегнете наводняване на пода. Ако това е модел на сифонна клапа, първо трябва да се развие..

Свързване на котела към водоснабдяването - най -пълната инструкция

След това водоснабдяването се изключва с ключ. По време на тази операция може да изтече вода, така че трябва да работите много бавно с инструмента. Премахването на стария вентил става бързо. Той просто се развинтва и след като го извадите, нишката е покрита с уплътнителна лента..

Разбира се, когато инсталирате нов предпазен клапан, той трябва да бъде затегнат с регулируем ключ с уплътнителна лента..

След инсталирането на клапана е необходимо да свържете всички елементи на инсталацията. Поставете уплътнение върху захранващия маркуч. Струва си да го замените с нов и да завиете маркуча върху клапана. Главният воден клапан вече може да бъде отворен, за да позволи поток на течност към клапана. Накрая освободете въздуха от резервоара, като развиете крана с топла вода. Ако водата тече в равномерен поток, можете да включите захранването. Уредът трябва да работи правилно.

Свързване на котела към водоснабдяването - най -пълната инструкция

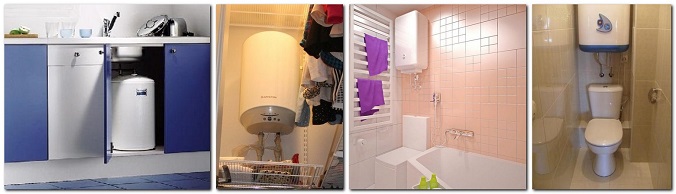

Потенциални места за инсталиране

Когато търсите най -добрия сайт, има няколко варианта за разглеждане..

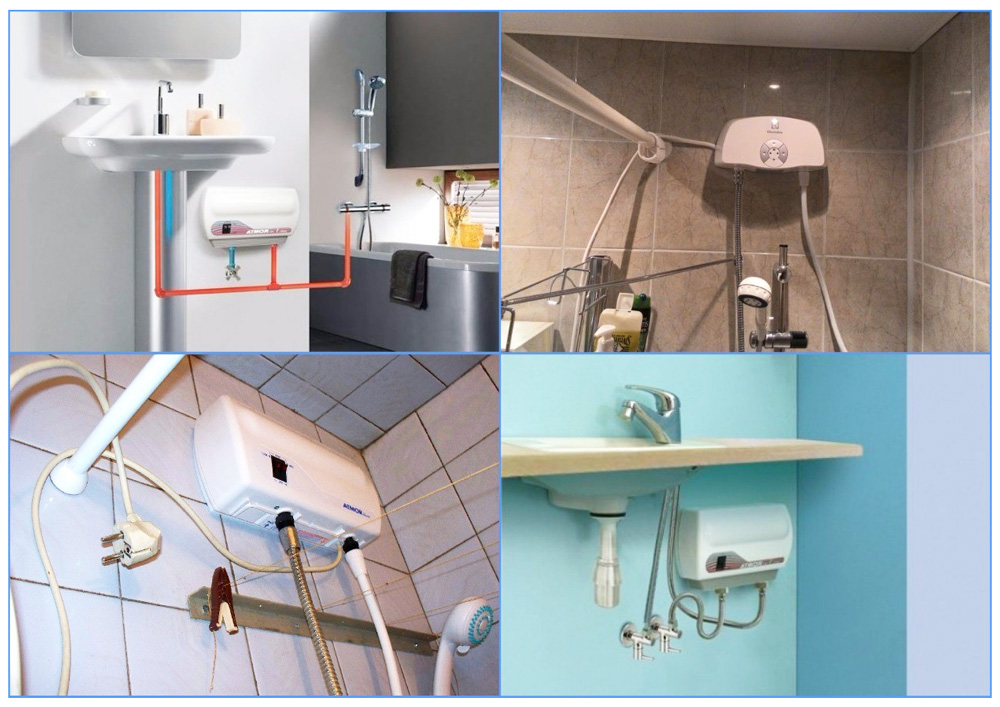

  1. Баня (тоалетна), над тоалетната. Този метод често се избира от собствениците на апартаменти, където пространството в отделни стаи е много ограничено. Котелът може да бъде скрит зад фалшива стена.
  2. Кухня, под мивката. Тази опция е подходяща за компактни устройства, предназначени за 15-20 литра..
  3. Над банята. Това решение може да бъде спасение за малки комбинирани бани..

Как да свържете котел (бойлер): последователност от действия

Друго потенциално “местожителство” на котела е коридорът. Това е решение за хоризонтални модели бойлери. Има само един сериозен недостатък на тази опция – необходимостта от „издърпване“ на комуникациите към нея. Но понякога той е единственият начин да намерите свободно място за инсталиране на устройството..

Закрепване на котела към стената

По правило за този етап е необходим асистент, защото дори празно устройство може да “затегне” с 20-30 кг. Инсталирането на такава тежка единица може да се извърши по два начина:

Как да свържете котел (бойлер): последователност от действия

  • на надеждни куки, които са фиксирани върху основата;
  • върху монтажната плоча, тя се фиксира с анкерни болтове.

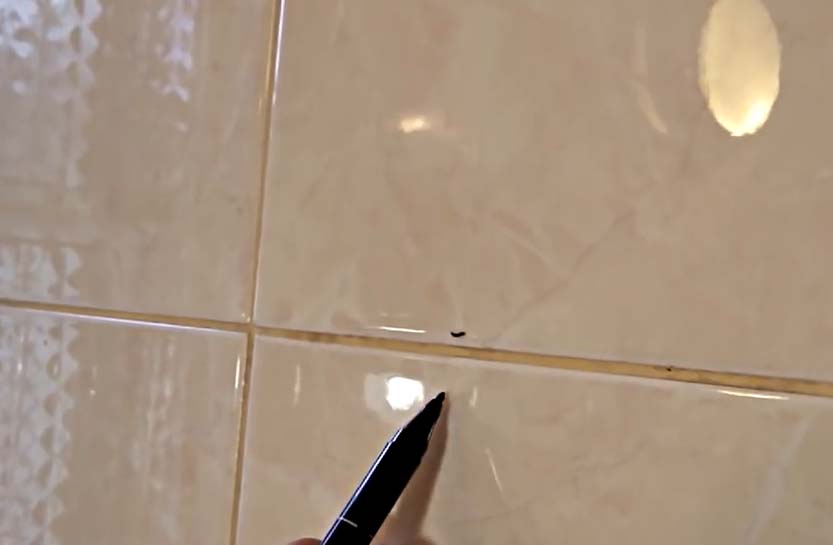

След като измерите конструкцията, преминете към точките за маркиране на крепежни елементи. Необходимите 50-70 мм от капака до тавана ще позволят не само да го премахнете, ако е необходимо, но и да окачите бойлера на стената без никакви проблеми. Те действат така:

  1. С помощта на рулетка и ниво маркирайте точките за фиксиране на куки или анкери за монтажната плоча, след което проверете “хоризонта” с ниво.
  2. В случай, че стената е облицована с плочки, за първото преминаване се използва бормашина с форма на копие (тръбен диамант). След това действат с перфоратор и бормашина.
  3. Дюбелите се забиват в пробитите отвори, куките се завинтват. Или прикрепят монтажна плоча, през която се вкарват анкерните болтове и се затягат с гаечен ключ.
  4. Резервоарът е окачен внимателно на крепежните елементи, след това правилното положение на конструкцията отново се проверява с ниво (с него и с отвес). Ако е необходимо, веднага направете корекции.

Как да свържете котел (бойлер): последователност от действия

Електрическа връзка

Ако оборудването се доставя с кабел и щепсел, просто го включете в най -близкия заземен контакт. Забранено е използването на удължители и тройници, тъй като натоварването е значително, което означава, че клемите на допълнителни елементи в мрежата могат да се стопят.

Как да свържете котел (бойлер): последователност от действия

Когато няма кабел или щепсел в комплекта, можете да направите връзката сами, но е по -добре да поканите квалифициран майстор за този етап от работата. Тъй като електрическият бойлер е мощно оборудване, той се нуждае от отделна линия от панела.

В допълнение към машината се препоръчва използването на друго защитно устройство – RCD. Алтернатива е дифавтомат (16 А). За свързване на котли се препоръчва закупуване на трижилен (меден) кабел със сечение най-малко 2,5 mm2. Ако в модела са инсталирани два нагревателни елемента, тогава при избора на напречно сечение на кабела, тяхната мощност се сумира. Ако говорим за грубо изчисление, тогава за 1 kW мощност е необходим 1 mm2 от “диаметъра” на проводника. Заземяването на всеки бойлер е изискване, а не препоръка.

Проверка на работата на оборудването

Преди да свържете устройството към мрежата, резервоарът се напълва с вода. Преди началото на този етап вентилът за щранг за БГВ се затваря и крановете на входа / изхода на уреда се отварят. След пълнене на устройството, „горещият кран“ на смесителя се отваря и се изчаква, докато струята започне да излиза без съскане. След това го изключват, продължават да проверяват “свежата” система за течове.

Течащ електрически

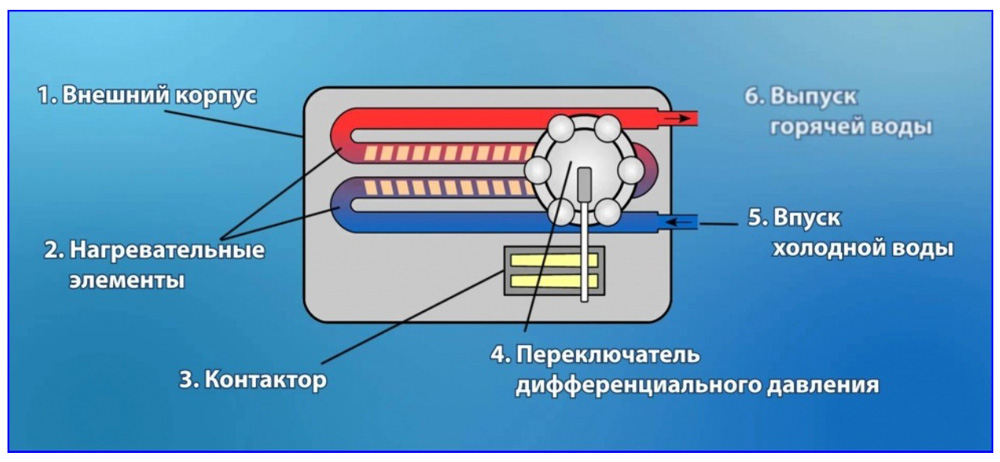

Проста конструкция. Течността преминава през контейнера с нагревателния елемент без забавяне. Загрява бързо. Компактен, с леко тегло 1-5 кг. Висока мощност 3000-9000W, консумира много енергия.

В какво се състои

  • Кадър
  • Нагревателен елемент под формата на тръба с вход / изход.
  • Индикация за отопление.
  • Сензор за дебит.
  • Реле, клемна кутия.

Натрупващ се газ

Отделен тип оборудване, а не проточен газов бойлер. Течността се натрупва във вътрешния резервоар и се нагрява от енергията на изгорелия газ. Самостоятелната инсталация е нежелателна, газовите работи трябва да се извършват от специалисти. Правилен монтаж на комина също се изисква, така че вредните вещества след изгарянето да бъдат напълно отстранени от помещението..

Състав на инструмента

  • Външна обвивка.
  • Полиуретанов топлоизолатор.
  • Вътрешен резервоар.
  • Резервоар за събиране на конденз.
  • Тръби за топла / студена вода.
  • Горелка за диморазпределител.
  • Газов блок.
  • качулка.
  • Анод, термостат.

Оборудване за непряко отопление

Голям резервоар без нагревателен елемент. Източник на топлина – отоплителни системи с котел на газ / гориво, слънчеви панели. Монтиран на стена / под, обеми над 500 литра.

Структурни елементи

  • Покритие, полиуретанов изолат.
  • Топлообменник.
  • Циркулационно устройство.
  • Анод.
  • Тръби за достъп / излизане на течност.
  • Термостат.

Разлики в обема, мощността

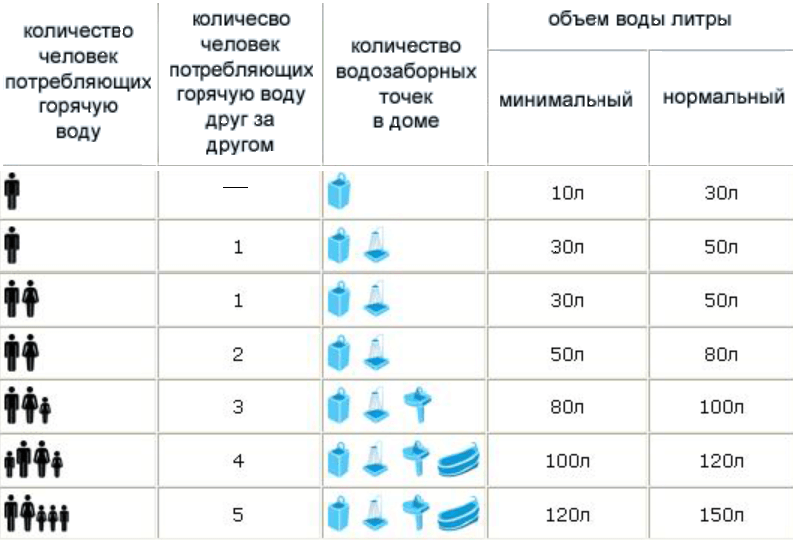

Не е трудно да се изчисли необходимия обем на нагревател за лятна резиденция. Необходимо е да се измери количеството течност, използвано за хигиенни процедури, миене на чинии и други битови нужди.

Например за 24 часа трима души консумират 180 литра. Можете да си купите по -малък обем. Обикновено гореща течност 60-75 ° C се разрежда със студена, в резултат на което излизат средно 250 литра. Изчислете сами необходимия обем.

Важно! 120 -литров резервоар е достатъчен за трима души. Опцията от 180 литра ще бъде неикономична.

схема за избор на бойлер

Мощността влияе върху скоростта на нагряване. Не сте готови да чакате дълго време след пристигането си на вилата? Нагревателите се изключват по време на отсъствието на собствениците. Вземете изключително мощно оборудване – можете бързо и удобно да вземете душ.

Важно! При чести изключвания течността застоява вътре. Оставете устройството включено, за да избегнете проблеми..

Опциите с два нагревателни елемента са удобни: два работят за отопление, единият поддържа желаната температура. Осигурено е бързо загряване, спестяват се ресурси, когато няма нужда от загрята вода.

Оборудването трябва да посочва мощността, максималната температура, скоростта на нагряване. Струва си да си припомним, че през зимата водата до централната система е с 10 градуса по -студена, отколкото през лятото..

С трипътен вентил

Такова свързване на котел за непряко отопление се осъществява, ако по тръбопровода има циркулационна помпа, през която преминава захранването. Както може да се види на фигурата, отоплителният кръг и уредът са свързани паралелно, а трипътният вентил (управляван от температурен сензор, разположен в корпуса на уреда) е монтиран след помпата..

Връзка с трипътен вентил

Вентилът е свързан към уреда чрез един от неговите изходи. В обратния поток пред котела се врязва тройник, към който е свързан изходът на топлообменника. В този случай вмъкването в отоплителната система може да се счита за завършено..

R енергонезависима система

Със съществуващата схема, при която котелът е нелетлив, се препоръчва устройството да се постави над нивото на радиаторите. При тази подредба циркулацията на охлаждащата течност ще се дължи на гравитационни сили. Въпреки че е възможно също да се вгради помпа в тази верига, но по време на прекъсване на електрозахранването няма да има загрята вода.

Свързване към енергонезависима система

При този тип свързване е необходимо водопроводната тръба, която отива към уреда, да има диаметър на напречното сечение с 1 стъпка по-голям от този, използван за отопление. Поради това приоритетът е постигнат.

С рециркулация

Уредът с рециркулация позволява незабавно подаване на топла вода към потребителя. Това е удобно, тъй като не е необходимо да източвате хладната течност, докато горещата започва да тече. Такава възможност се осигурява от монтираната помпа за поддържане на циркулацията в цикъл. Тази система се нарича рециркулация. Този дизайн често включва сушилня за кърпи..

Рециркулационна връзка

В системата за рециркулация в тръбопроводите на апарата се използва следното:

  • възвратен клапан, който предотвратява смесването на потоци от нагрята и студена вода;
  • въздуховод – неговата задача е да предотврати навлизането на въздух при включване на помпата;
  • предпазен клапан – облекчава налягането в аварийни ситуации;
  • разширителен резервоар, предназначен да компенсира разширяването на топлоносителя, докато налягането в резервоара не трябва да се повишава над нивото на спусъка на предпазния вентил.

По този начин, ако свържете бойлер в съответствие с всички правила, това ще позволи на блоковете да работят в правилния режим и ще осигурят на потребителя топла вода..

ТОП съвети за избор на място за котел

Когато котелът е избран и закупен, можете да продължите с инсталирането му. Първо трябва да го фиксирате на стената. При избора на стена е задължително да се вземат предвид размерите и теглото на устройството в напълнено състояние..

  • Котелът трябва да се монтира само върху носеща стена, тъй като теглото му в напълнено състояние може да надвишава 100 кг.
  • Котелът трябва да бъде разположен възможно най -близо до точката за подаване на топла вода.
  • Вземете предвид размерите на продукта и неговите конструктивни характеристики (вертикално или хоризонтално разположение, горна или долна комуникационна връзка)

    Котелът е монтиран на носеща стена

    Котелът е монтиран на носеща стена

  • Котелът може да се монтира на всяка височина. Трябва да се помни, че в къщи, където налягането на водата е “не много”, повдигането на котела до тавана е рисковано, водата може просто да не достигне до него.

Съвети. Ако налягането във водоснабдителната система е слабо, препоръчително е да инсталирате котела възможно най-ниско за безпроблемна работа..

  • След монтажа котелът трябва да остане свободно достъпен за профилактика и ремонт..

Препоръки за поставяне на котел

Домакинските бойлери (бойлери) са разделени на дебитни и складови модели. Първите са компактни и обикновено се монтират под мивката в кухнята или банята. От една страна, към тях е свързан маркуч от кран за подаване на студена вода, а от друга – кран към смесител или душ глава. Свързването на такава техника с водата е толкова просто, колкото свързването на тоалетна или душ кабина. Просто трябва да затегнете няколко гайки на тръбите, като не забравяте за лентата FUM.

връзка към резервоар за съхранение

Схема на свързване на бойлер за съхранение

С котлите (аналог за съхранение) всичко е малко по -сложно. Схемата за свързване тук е малко по -различна. Това оборудване е котел, напълнен с вода, в който течността се нагрява поради работата на газова горелка или нагревателен елемент. Първо, такава колона се пълни от тръбопровода за подаване на студена вода, а след това, когато се затопли и е необходимо, тя прехвърля „врящата вода“, загрята до 40–750 C, в тръбата за подаване на топла вода..

видове котли

Видове котли и бойлери

Нагревател за съхранение на вода е инсталиран в апартаменти и частни къщи:

  • в кухнята над или под мивката;
  • в банята (тоалетна);
  • в задната стая.

Но колкото по -близо е поставен към щранга за подаване на студена вода, толкова по -лесно ще бъде свързването на котела към захранването със студена вода. Колкото по -малко е разстоянието от колоната до водоснабдителната система – ще трябва да се поставят по -малко тръби. Основното е, че стената, на която се планира да се монтира отоплителното оборудване за вода, е в състояние да издържи теглото си.

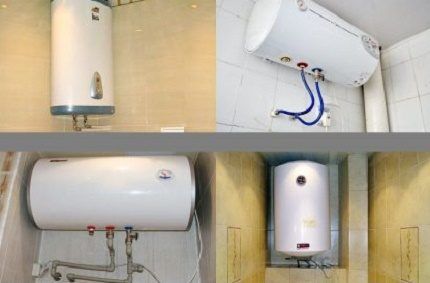

поставяне на котел

Етаж

Заема много място, инсталира се с носеща конструкция, стойка. Изисква здрав, равен под. При монтажа се изключват изкривявания.

Вертикален

100 -литровият модел е окачен на две опори, повече на четири. По -удобна употреба, няма внезапен спад на температурата. Нагревателният елемент се намира в долната част – по -ефективно отопление. По -ниска цена от хоризонталните модели.

Свързване на котела към водоснабдяването - най -пълната инструкция

Хоризонтално

Компактни размери. Удобен за малки бани, може да се монтира към тавана. Нагревателният елемент е разположен отстрани, отоплението е по -лошо, отколкото вертикално. Студената течност непрекъснато се смесва с гореща течност, разредена вода ще тече от чешмата.

Направи си сам монтаж и свързване на котела към водопровода в апартамента

Свързване на котела към водоснабдяването - най -пълната инструкция

Инсталирането на бойлер със собствени ръце в жилищна сграда при липса на минимални познания в областта на ВиК и умения за работа с електроинструмент е доста рисковано начинание. В случай на грешка, съседите ви от долния етаж най-накрая ще направят дългоочаквания ремонт в целия апартамент за ваша сметка, а ако имате „късмет“, други ще се присъединят към тях покрай щранга.

Опитите за инсталиране на котел в частна къща не са толкова крайни, можете да спестите от заплати за специалисти и да придобиете полезни водопроводни умения.

При спазване на инструкциите от производителя и точния процес на инсталиране, не би трябвало да има проблеми със свързването на бойлера със собствените си ръце и получаването на топла вода.

Стъпки за инсталиране на нагревателя

  1. Проверете системите, подгответе инструменти, място за монтаж.
  2. Прикрепете котела към стената.
  3. Свържете към водопровод или цев.
  4. Свържете се с мрежата.

Инструменти и консумативи за монтаж на бойлер

В зависимост от конструктивните характеристики може да е необходим различен набор от строителни инструменти за инсталиране на нагревателя, но основният е:

  • строителна ударна бормашина или бормашина с ударна функция и набор от бормашини за ударна перфорация на отвори;
  • щипки, клещи;
  • гаечни ключове или регулируеми ключове;
  • рулетка или линийка;
  • два вида отвертки: права и кръстообразна.

В допълнение към инструмента може да са необходими някои материали при инсталирането на котелната система:

  • крепежни елементи за окачване на бройлера на стената: скоби, котви, дюбели;
  • водопроводни инсталации – тройници, фитинги, възвратен клапан, спирателни кранове;
  • гъвкави маркучи за свързване на котела към системата за захранване със студена вода и отстраняване на гореща вода от нея;
  • хидроизолационни материали – ленено теглене, специални пасти, уплътнителни ленти;
  • водопроводни тръби може да са необходими при изграждане на водопроводи или инсталиране на байпасна линия.

Разопаковане и подготовка на нагревателя за монтаж

Преди да започнете работа по инсталирането на котел за отопление на вода, е необходимо след разопаковането да проверите неговата цялост и първо да прочетете инструкциите.

Подготовка на бойлера за монтаж на стена и свързване към комунални услуги.

В много случаи, за да не се правят допълнителни контакти, котелът е директно свързан към щита, който се намира на доста голямо разстояние от него. В този случай за надеждна връзка е необходимо да извадите късата жица от котела и да я замените с по -дълга..

Монтиране на котела на стената

Когато инсталирате бойлер на стена, на първо място е необходимо да направите маркировки, за това може да се нуждаете от помощта на друг човек, който ще държи бройлера близо до стената. В случай на закрепване към анкери под формата на кука, за по -лесно окачване е необходимо да се зададе празнина между тавана и горната част на котела от около 10 cm.

Монтаж на бойлера върху скобите на стената, след което настройката се извършва с помощта на закрепващите винтове.

  • дупки с необходимия диаметър се пробиват на обозначените места с ударен перфоратор, забиват се дюбели;
  • анкерните болтове с резба или с форма на кука се завинтват или забиват в тях за закрепване на бойлера;
  • котелът е прикрепен към стената, анкерните болтове преминават през очите му, ако е необходимо, той се фиксира на стената с гайки.

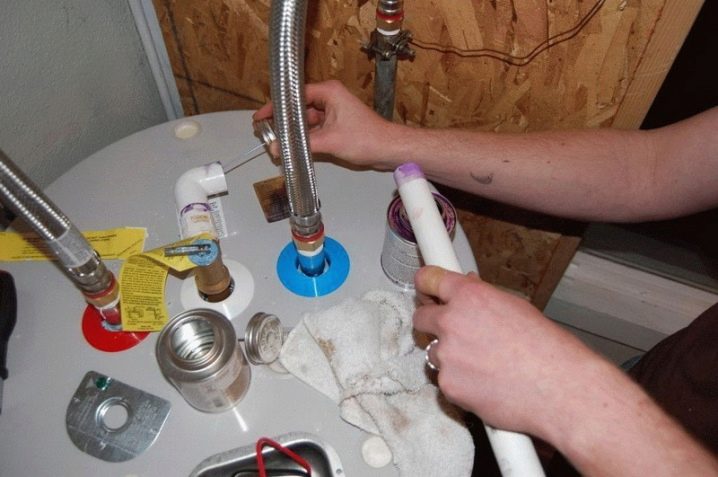

Свързване на котела към водоснабдителната система

За да свържете котела към водопровода, е необходимо да инсталирате тройник за подаване на вода в електрическата мрежа. В зависимост от вида тръби монтажът се извършва по различни начини.

За да направите това, общият вентил за водоснабдяване се затваря и тръбата се нарязва, на краищата му се завинтват специални метални фитинги и върху разклонителната тръба се монтира тройник, към който е свързан гъвкав маркуч за подаване на вода към котела.

При работа с металопластични тръби е необходимо да се използва специален инструмент-пресови клещи, с помощта на които метално-пластмасовият край на тръбата, вкаран в тройника, се нагъва.

Поставете в тръба от полипропилен. От водната линия се изрязва сегмент, свободните краища на тръбите се нагряват и върху тях се монтира тройник. В този случай е необходимо също да се използва специален инструмент – поялник, който загрява тройника и тръбите.

Поставете в метална тръба. Може да се използва заварена връзка, но такава работа е скъпа, изисква специално оборудване и умения на квалифициран заварчик. Най-често свързването се извършва по по-опростен начин: фрагмент от тръбата се изрязва и нишката се нарязва в свободните й краища с помощта на матрица, след което на разклонителната тръба се монтира преходен тройник през резбовата връзка.

Още по -лесен начин е да прикрепите към тръбата специална скоба с клон (вампир). За да направите това, мястото за инсталиране е защитено и се пробива дупка в тръбата, след това се монтира вампирска връзка чрез гуменото уплътнение на тръбата с помощта на четири болта, към нея е свързан гъвкав маркуч за подаване на вода към котела спирателен вентил.

Избор на място за инсталиране на нагревателя

Преди да инсталирате, трябва да изберете подходящо място. Какво трябва да се предвиди:

  1. Размери на оборудването. Измерете предварително желаното място, така че устройството да пасне. Оборудване до 200 л може да бъде окачено, по -масивно – само подова инсталация.
  2. Стена. Изберете носеща стена, теглото на котела е голямо. Могат да бъдат изградени допълнителни армировки или поддържащи конструкции.
  3. Монтаж. Използвайте анкерни болтове за сигурно прилягане. Те не са включени в пакета. Закрепването с много болтове увеличава надеждността на конструкцията. Моделите от 100 литра трябва да имат поне четири точки за монтаж.
  4. Точка за разпределение на водата. Поставете възможно най -близо.
  5. Отделна стая. Препоръчително е да се разпредели цяло котелно помещение. Тесни модели могат да бъдат поставени в санитарния шкаф на банята. Осигурете безплатен достъп до оборудване за лесна поддръжка, източване, ремонт.
  6. Тип нагревател. Газът ще изисква полагане на система за отвеждане на въздуха.

Важно! Гнездата трябва да бъдат изолирани от влага с капаци или щепсели.

Висим на стената

Нагревателите обикновено са закотвени към стената. Инструкциите посочват размерите на крепежните елементи. Броят на котвите зависи от броя на скобите.

  1. Маркирайте зоната за инсталиране.
  2. Пробийте дупки с перфоратор.
  3. Завийте крепежните елементи, закачете устройството.

Как да се свържете с резервоара

Обикновено те са прикрепени към покрива на къщата, окачени. Обратният клапан не се използва. Резервоарът трябва да бъде няколко пъти по -голям от резервоара на нагревателя. Поплавък се използва и за наблюдение на нивото на течността. Свързващата тръба трябва да има спирателен вентил. Основното условие е разстоянието на котела от резервоара да е повече от 2 м. При студено време резервоарите трябва да се изпразнят.

  • Ако контейнерът е по -близо от два метра, на входа на резервоара се поставят тройник и дренажен вентил. Тройникът от резервоара е монтиран над нагревателя.
  • Разликата във височината е повече от 2 метра – добавен е предпазен клапан, тройникът от резервоара е монтиран под нагревателя.

Важно! Налягане на водата не повече от 6 бара. Ако излишъкът е надвишен, пред устройството се монтира редуктор за намаляване на налягането. Това ще предотврати счупване..

Как да се свържете към водоснабдяването

Съвети преди инсталирането:

  • Използвайте само оригинални части, препоръчани от доставчика.
  • Не включвайте устройството без вода, може да изгори.
  • Не пийте течност от котела.

Етапи на свързване:

  1. Определете вида водопровод.
  2. Прикрепете устройството към стената.
  3. Свържете се съгласно правилата и схемите по -долу.

Важно! Инсталирайте филтър, ако качеството на водата е лошо. Това ще удължи живота на котела..

Разглеждаме вида на водоснабдяването

Начинът на свързване на котела зависи от вида на водоснабдителната система. Помислете за популярните сортове. Преди да се свържете, блокирайте достъпа.

Свързваме се правилно:

  1. Почистете фугата, отстранете старата боя и замърсяванията.
  2. Свържете скобата и тръбата, използвайте уплътнение за запечатване.
  3. Пробийте дупка в тръбата през дюзата, ширината на отвора и втулката трябва да съвпадат.
  4. Изрежете нишка и поставете чистачка – съединителни елементи с резба.
  5. Инсталирайте кранове.
  6. Свържете към кранове и бойлер.

Работен план:

  1. Направете разрез в тръбите, запоявайте тройниците.
  2. Запоявайте отворите на тройниците към тръбите за нагревателя.
  3. Свържете към устройството чрез крайна втулка и кран.

Правила за изграждане:

  1. Изрежете тръбата, свържете тройниците.
  2. Оформете кабел към бойлер.
  3. Свържете се с него.

Монтирайте заключващи елементи

Важни елементи от водоснабдителната система, те блокират достъпа до вода. Уредите за топла и студена вода се различават.

Свързваме се с мрежата

Какво трябва да знаете:

  • Безопасното свързване е възможно само със защитно устройство, предпазител. Всички устройства трябва да се използват с устройство за остатъчен ток – RCD.
  • Оборудването изисква кабели с определен размер. Диаметърът трябва да е по -голям от 2,5 мм.
  • Популярен вариант за инсталиране на модели с ниска мощност е чрез контакт. Важно е да се включва само в 3-полюсен, устойчив на влага контакт. Заземяването е важно.
  • Не използвайте контакт, ако оборудването е много мощно. Това ще създаде искри и разхлабени контакти. Възможен пожар. За тази цел кабелът се изтегля директно от устройството към електрическото табло.
  • За безопасна работа е необходим предпазител, който изключва котела. Изберете с достатъчна чувствителност, за да избегнете спъване без причина. Оптимално – 16 А..
  • Спазвайте мерките за безопасност, използвайте услугите на професионалисти.

Съвети преди свързване:

  • Използвайте специални контакти – водоустойчиви. Да се ​​намира на място, недостъпно за вода.
  • Не забравяйте да заземите оборудването, преди да го включите. Използвайте трижилен кабел и триполюсен контакт.

Важно! Инсталирайте проводниците само в сухо помещение..

Метод номер 1:

  1. Измерете разстоянието от изхода до точката на монтаж на бойлера.
  2. Разглобете щепсела, отстранете изолацията на кабела.
  3. Отстранете изолацията от жилата от двете страни.
  4. Запоявайте проводниците към контактите на щепсела – синьо към нула, червено към фазата, останалите към земята.
  5. Отворете панела на котела, свържете проводниците към контактите. Близо.

Метод номер 2: свързване към електрическото табло

  1. Прокарайте кабела от нагревателя към захранващата платка.
  2. Монтирайте машината до уреда, поставете кабела.
  3. Разделете кабела 10 см и фаза.
  4. Свържете кабела за нагряване на вода към долната фаза, към горната – към машината.
  5. Извадете кабелните жила от двете страни.
  6. Свалете панела на тялото на нагревателя, свържете проводниците към клемите.
  7. Прекъснете захранването, свържете устройството към панела.

Какво да не правите

Знаете как да свържете бойлер. Ще ви кажем какво не се препоръчва по време на инсталацията.

  1. Увеличете налягането на водата над 6 атм. В противен случай системата ще се разкъса от излишната течност.
  2. Включете сухо, ненапълнено оборудване. Заплашва да изгори нагревателния елемент.
  3. Инсталирайте устройството без технически познания.
  4. Източете резервоара, без да изключвате захранването.
  5. Игнорирайте правилата за безопасност.
  6. Използвайте нестандартни резервни части на неизвестни марки.
  7. Монтаж без предпазен клапан.

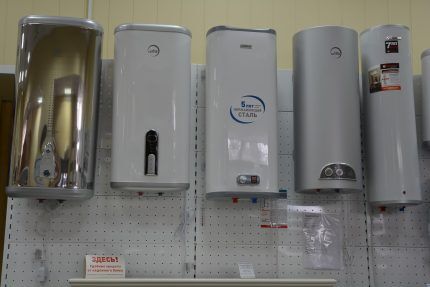

Когато избирате модел, вземете предвид размерите на точката на закрепване, вашите нужди, изискванията на интериора. Използвайте услугите на професионалисти или направете това правилно, като използвате нашите препоръки.

Как да включите вече инсталиран нагревател

Структурно всички устройства са сходни, включването е същото.

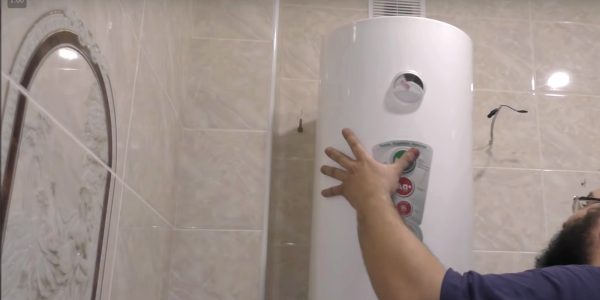

  1. Затворете достъпа до топла вода. Ще се чуе отличителен звук. Това е предпоставка, в противен случай загрятата течност ще изтече обратно.
  2. Отворете горещите кранове на смесителя и котела, освободете въздуха.
  3. Отворете вентила за студена вода на входа на резервоара. Изчакайте равномерен поток.
  4. Изключете всичко, включете оборудването в мрежата. Задайте желаната температура. Някои модели ще работят автономно с достатъчно налягане на течността.
  5. Проверете работата. Изчакайте, докато целият обем се загрее.

Ако нямате опит с включването, при съмнения поверете процеса на капитана. В противен случай ще трябва да похарчите пари за ремонт, премахване на течове.

Схеми на свързване за различни видове котли

Всеки котел е оборудван със система за автоматизация с контрол на температурата поради вграден термостат, когато се достигне предварително определен праг на отопление, електронната верига изключва захранването от отоплителния TEN. Въпреки това, за да се избегнат непредвидени аварийни ситуации в случай на повреда на частите, отговорни за изключването на електрическия нагревател при прегряване на водата, диаграмата за свързване на котела към водопровода трябва да съдържа елементи, които гарантират безопасността при използване на оборудването.

Основното устройство за тази функция е предпазният клапан за освобождаване на налягането. Когато решавате как да свържете котела към водопровода, помислете за неговия дизайн и в съответствие с това изберете следните методи за тръбопроводи:

  • За електрическите агрегати правилната схема на свързване на бойлера към водоснабдяването включва специален предпазен предпазен вентил, обикновено от типа на флага, и сферичен дренажен вентил. Двата посочени елемента от водопроводни инсталации са свързани към входа за студена вода на котела – първо се поставя дренажен вентил през тройника, а след него предпазен клапан.

    Заключващият сферичен кран е предназначен за източване на вода от бойлера по време на неговия ремонт или поддръжка. Аварийният вентил има изход с малък диаметър за източване на вода, когато налягането вътре в котела се повиши. Гъвкав маркуч с подходящ диаметър е свързан към фитинга и се спуска в канализационния изход, така че водата да не се оттича или да капе на пода.

  • В тръбопроводите за студена и топла вода, подходящи за котела, се монтират сферични кранове, за да се изключи водният поток, когато устройството се демонтира..
  • Ако налягането в системата надвишава 6 бара, което е неприемливо за много видове котли, в тръбопровода се монтира редуктор за намаляване на налягането.

    Свързване на котела към водопровода

При определяне на начина на свързване на бойлер с непряко отопление към водопровода се разглеждат две възможности:

  1. Първият е подобен на инсталирането на котел с електрически нагревател – изходящ сферичен вентил и авариен предпазен клапан са свързани към входа за студена вода..
  2. Вторият начин за компетентно свързване на котела към водоснабдителната система е да се използва група за безопасност на входящия тръбопровод. Устройството е месингово парче с вход и тройник, към което са свързани вентил за източване на налягане, вентилационен отвор и контролен манометър.
  3. Понякога за подаване на вода към отделни къщи се използват обемни резервоари за съхранение, инсталирани на тавана на сграда; когато свързвате котел към тях, той се ръководи от следните правила:
  • Ако разстоянието от котела до резервоара за съхранение е по -малко от 2 метра, сферичен вентил и вентил за освобождаване на налягането са свързани последователно към захранването със студена вода.
  • Ако котелът се намира на разстояние повече от 2 метра от резервоара за съхранение, предпазният клапан може да бъде пропуснат..

    Свързване на резервоар за съхранение

Захранване със студена вода (отгоре надолу):

  1. Монтирането на “американката” към тръбата за водоснабдяване на котела е една от най -простите и надеждни опции за свързване на котел. Ако е необходимо да се демонтира бойлера, той може да бъде изключен от водопровода за няколко минути.
  2. Монтаж на месингов тройник с кран за източване на вода. Този детайл не е задължителен при свързване на котела. Но за удобство при източване на вода от котела, това е отличен и издръжлив вариант..
  3. Инсталирането на система за сигурност е предпоставка за свързване на котела към водопровода. Системата включва:

как работи котелът

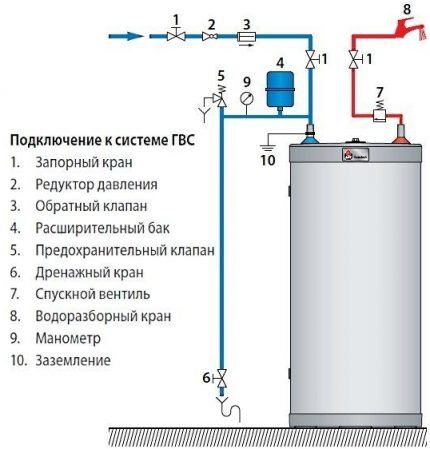

Схема на водоснабдяването на котела

  • възвратен клапан – ще предотврати изтичането на топла вода от котела в случай на спад в налягането на подаването на студена вода или пълното му отсъствие;
  • предпазен клапан – в случай на повишаване на налягането вътре в резервоара на котела, излишната вода автоматично се изхвърля през този вентил, за да се намали вътрешното налягане.

Внимание! Системата за сигурност в комплекта бойлер не винаги е надеждна. За да се предпазите от неприятности, закупете надежден контролен и прекъсващ вентил.

Значението на системата за сигурност трудно може да бъде надценено. Така че липсата на възвратен клапан в случай на прекъсване на водоснабдяването (например ремонт на тръбопровода) ще доведе до изпразване на резервоара. В същото време нагревателните елементи все още ще се нагряват, което ще доведе до повреда.

Предпазният клапан е също толкова важен в системата. Да предположим, че термостатът не работи в котела. В този случай нагревателните елементи няма да се изключат автоматично и температурата на водата в резервоара може да достигне 100º. Налягането в резервоара ще се повиши бързо, което в крайна сметка ще доведе до експлозия на котела..

схема на свързване на котела

Предпазен клапан в системата

  1. Ако нискокачествена, твърда вода се подава към водоснабдителната система, след спирателния кран трябва да се постави филтър за почистване. Неговото присъствие ще спести капацитета на котела от котлен камък и котлен камък, което значително ще удължи експлоатационния му живот..
  2. Монтаж на спирателен вентил. Неговата цел е да спре водоснабдяването на котела по време на неговата поддръжка или ремонт, докато водата ще се подава до други точки.
  3. В случай, че налягането във водоснабдяването „скача“, опитни майстори препоръчват да инсталирате редуктор за налягане. Ако вече е инсталиран на входа на водата в къщата или апартамента, няма нужда да дублирате инсталацията.
  4. Вмъкване на тройник в съществуваща тръба за подаване на студена вода.

Изход за гореща вода (отгоре надолу):

  1. Монтаж на “американския” съединител на тръбата за гореща вода на котела.
  2. Монтаж на сферичен вентил за възможност за източване на вода от котела (ако такъв вентил вече е инсталиран на друго място, няма нужда да го дублирате).
  3. Вмъкване в разпределението на топла вода около апартамент или къща.

Внимание! Всички връзки на частите трябва да се извършват върху ленена теглича с лента или специална уплътнителна паста.

Поставете в металопластична тръба. Най -лесният начин за вграждане. На правилното място тръбата се отрязва с фреза и чрез подходящи фитинги върху нея се монтира тройник, от който студена вода ще се подава към котела. Подсилените пластмасови тръби вече губят своята популярност. Външно те не изглеждат много естетически, а експлоатационният им живот не е твърде дълъг..

Поставете в тръба от полипропилен. Такава вложка отнема повече време и е скъпа, но в същото време и най -надеждна. Т-образната част с “американски” съединител за свързване се монтира със специален поялник. След като изрежете фрагмент от тръбата на правилното място със специални ножици, е необходимо да се поддържа съосността на двете й части. В противен случай няма да е възможно да запоите тройника..

как да свържете котел

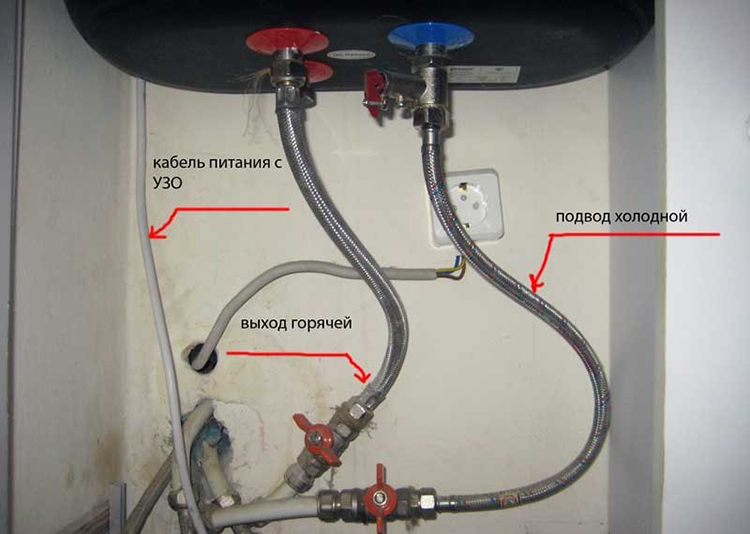

Схема на свързване на котела към водоснабдяването

Поставете в метална тръба. Такава вложка ще изисква определени умения при работа с чистачки и съединители. Ако е възможно да се реже резба на отрязаната тръба, тройникът се монтира с помощта на конвенционална водопроводна чистачка или съединител. Ако металните тръби са разположени по такъв начин, че не е възможно да се използва саксия за резба, те прибягват до използването на специална скоба с изход с резба, популярно наричана “вампир”. Как да работите с “вампир”:

  1. Металната тръба трябва да бъде добре почистена от стара боя..
  2. Пробийте дупка в тръбата на мястото на връзката. Диаметърът на отвора в тръбата трябва да съответства на отвора в съединителя.
  3. Съединението “вампир” е монтирано върху метална тръба през гумено уплътнение и е фиксирано с болтовете на съединителя. Отворите в тръбата и съединителя трябва да съвпадат.

Внимание! Голяма дупка, пробита в тръбата, ще наруши якостните характеристики на тръбата; малък – след кратко време се запушва с мръсотия.

Някои характеристики на схемата за водоснабдяване

Свързване на котел за съхранение. Студената вода се подава към котелната система по тръбопровод, който се свързва директно с централизирания захранващ щранг.

В същото време на тръбата за студена вода са инсталирани редица компоненти, необходими за нормалното функциониране на оборудването:

  1. Кран.
  2. Филтър (не винаги).
  3. Предпазен клапан.
  4. Изцеден кран.

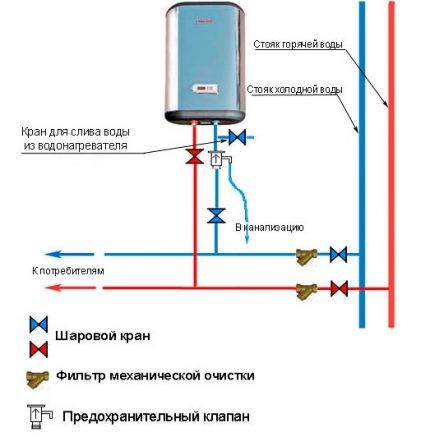

Посочените елементи на веригата се монтират в участъка между тръбата за подаване на студена вода и котела в маркираната последователност.

Линията за изхода на нагрятата течност също е оборудвана със спирателен вентил по подразбиране. Това изискване обаче не е задължително и ако кранът на изхода на захранването с топла вода не е доставен, в това не се вижда сериозна грешка..

Характеристики на свързване на бойлер към водоснабдяване със студена вода

Всички схеми за свързване на бойлер имат общи характеристики. Точката за подаване на студена вода се намира в долната част; филтри и редуктор трябва да бъдат инсталирани пред нея, за да се намали налягането на потока (+)

Моментална връзка с бойлер. В сравнение с котел за съхранение, работата се извършва по опростена схема. Тук е достатъчно да инсталирате само един спирателен вентил пред входа за студена вода..

Но инсталирането на спирателен вентил на изхода на бойлера за поточна вода се счита от много производители като груба грешка при инсталирането..

Трябва също да се вземе предвид: ако източникът на захранване със студена вода за проточен бойлер е кладенец, кладенец, водонапорна кула и т.н., се препоръчва последователно да се включи груб филтър с крана (след крана).

Често грешка при инсталиране при свързване на филтъра или отказ от инсталирането му води до загуба на гаранцията на производителя..

Полипропилен

Ако трябва да свържете котела към водоснабдителна система, изработена от полипропиленови тръби, ще ви трябва поялник. Разрезът е направен по същия начин, както при пластмасата, подсилена с метал. След това тройникът се нагрява от едната страна и се запоява към тръбата, а след това другият край се запоява. Отстрани има свободен край с резба за свързване на изхода от бойлера.

опции за свързване на бойлер

Стоманени тръби

Стоманените тръби ще трябва да поработят. Тук е необходимо или да вземете мелницата и след това да отрежете конеца, за да свържете тройника с матрица или скоба, или да инсталирате скоба над главата (“вампир”, тройна скоба) и да пробиете тръбопровода.

Първият вариант за свързване на бойлер към водоснабдителна система е по -труден за инсталиране и по -надежден в експлоатация, а вторият е по -бърз и прост, но не толкова издръжлив.

Но ето как да свържете канализацията на пералната машина към канализацията – можете просто да закачите дренажния маркуч на ваната или можете да инсталирате тройник със страничен изход. Във втория случай надеждността ще бъде с порядък по -висока.

При стоманените водопроводни тръби всичко е много подобно. Въпреки това, както вмъкнатият тройник, така и скобата за затягане дават приблизително същия резултат. Освен това, ако няма опит с мелница, тогава е по -добре да използвате втората опция.

свързване на котела към тръби

Стоманените тръби не са лесни за свързване, така че по -често тази опция е свързана към котел за промишлени нужди или интензивна употреба

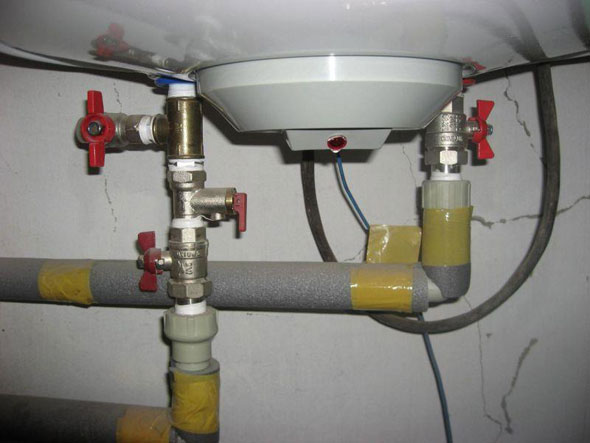

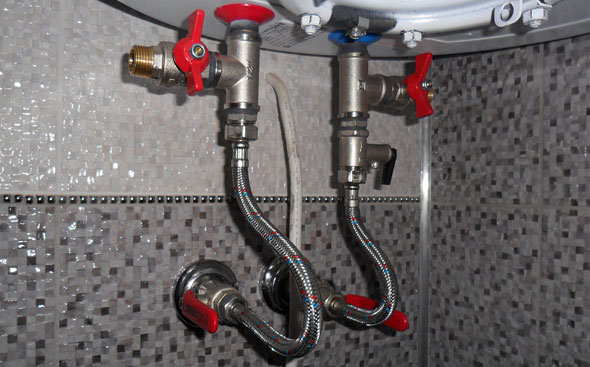

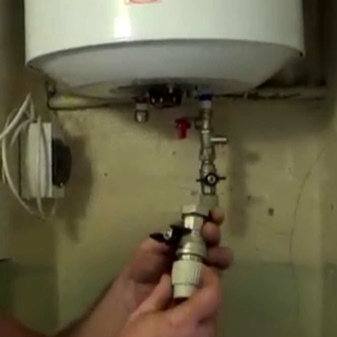

Монтиране на предпазен клапан

Ако всичко е направено правилно, тогава фитингите трябва да бъдат инсталирани на изхода на котела под подаването на студена вода съгласно следната схема (от горната част на нагревателя надолу):

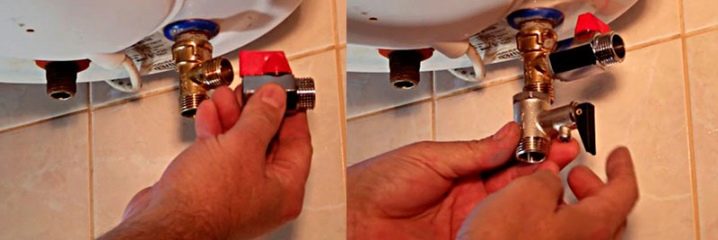

  1. Тройник с кран за източване на вода от котела в случай на авария.
  2. Предпазен клапан (срещу налягане на парата).
  3. Възвратен клапан (от вода, която се връща обратно в тръбопровода).
  4. Спирателен вентил (за прекъсване на нагревателя от водоснабдяването).

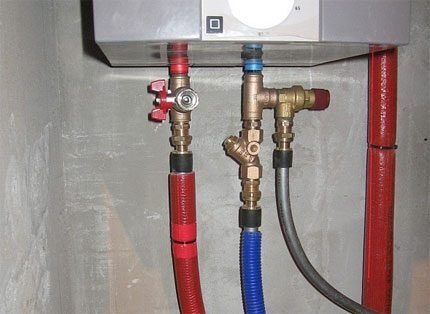

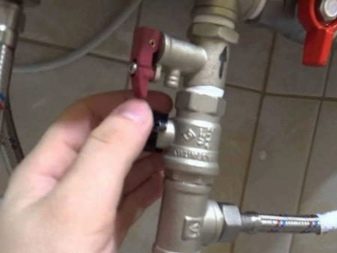

Предпазният клапан обикновено се доставя с бойлера и е необходим, за да се предотврати спукването на котела поради излишната пара. И обратното ви позволява да избегнете източването на водата обратно във водоснабдителната система, когато тя се окаже празна по една или друга причина. Това гарантира безопасността на електрическия нагревателен елемент..

схема на свързване на предпазен клапан

Схема на свързване на котела през предпазен клапан

На изхода за БГВ ще бъде достатъчен спирателен вентил. Но можете допълнително да инсталирате дренажен вентил. Няма смисъл обаче. Вътре в котела краят на приема на топла вода винаги е по -висок от този за студена вода. Следователно във всеки случай от входа за студена вода ще се оттича повече течност, отколкото от изхода за топла вода..

Моментална връзка с бойлер

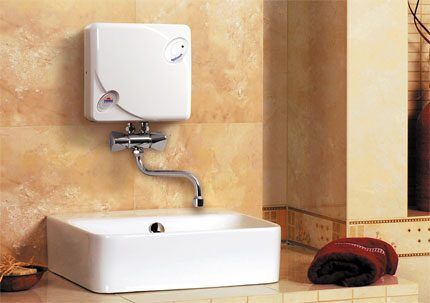

В проточен котел водата преминава през черупката му, а нагревателният елемент се включва само когато водният поток се движи в тялото на устройството. Следователно прегряването в тази система е практически невъзможно и вентил за източване под налягане не е инсталиран в нагревателя..

Затварящ сферичен кран е поставен в тръбопровода за студена вода на проточен бойлер и са необходими филтри за груб пясък – липсата на филтриращи елементи е грубо нарушение на правилата за експлоатация и може да накара сервизната организация да откаже да изпълни гаранцията си задължения.

Монтаж на проточни бойлери

Подготвителна работа

Свързването на котел към водоснабдителна система със собствените си ръце не е супер трудна задача, с която всеки уважаващ себе си собственик може да се справи.

Подготвителните работи за свързване на котела включват:

  1. Подробно проучване на инструкциите, приложени към котела.
  2. Инсталиране на котела на стената.
  3. Доставка на водопроводни тръби към котела. Ако котелът се намира близо до водоснабдителната система и освен това е отворен – задачата е опростена и този елемент може да бъде пропуснат. В противен случай водопроводът трябва да бъде свързан към котела с помощта на металопластични или полипропиленови тръби.

    Инсталиран проточен бойлер

    Инсталиран проточен бойлер

  4. Подготовка на необходимите инструменти: рулетка, фреза за тръби, поялник за пластмасови тръби или заваряване, регулируем ключ.
  5. Закупуване на свързани материали: спирателни кранове, фитинги, тройници, тръби или гъвкави свързващи маркучи, американки, бельо и лента.

Необходими части, материали и инструменти

За самостоятелна инсталация ще ви трябва:

  • тръби – метални или PVC (вторият вариант е за предпочитане поради по -голямата простота и лекота на използване). Дължината на тръбните участъци зависи от местоположението на резервоара и конфигурацията на банята (техническо помещение), както и от разстоянието на точките за приемане на вода от устройството. Видът на тръбата и нейните характеристики зависят от обема на подаваната вода (производителност) и налягането в системата;
  • водопроводни инсталации. Определено ще ви трябват сферични кранове – от две части, предпазен клапан (често включен в комплекта за доставка на котела), тройници и адаптери (в зависимост от конфигурацията на водоснабдителната система). Ако съществува риск от повишаване на налягането във водоснабдителната система, се препоръчва да се допълни схемата на свързване с редуктор. Ако на редуктора има манометър, става възможно визуално да се следи нивото на налягане във водоснабдяването;
  • трижилен електрически кабел, напречното сечение се определя в съответствие с номиналната консумация на енергия;
  • автоматична машина за свързване на устройството към вътрешната електрическа мрежа. Машината се избира в зависимост от силата на тока, необходима на устройството, с марж от поне 10 … 15%;
  • допълнително, но желателно и много полезно допълнение към електрическата схема би било RCD (устройство за остатъчен ток). Тези устройства следят напрежението в мрежата и изключват електрическото оборудване, когато контролираният параметър се увеличи / намали извън определения диапазон.

Пример за свързване на резервоар за отопление – машината за него е маркирана в червено, RCD се намира вляво. За да не се изключва постоянно електрическото оборудване, RCD е настроен на допустим диапазон на напрежение от 215 … 230 V

Може също да се наложи да помислите за уплътнения, теглене или водопроводна лента (лента от гума).

За да завършите бързо инсталацията, ще ви трябва:

  • ударна бормашина или ударна бормашина със бормашина за бетон / тухла (в зависимост от вида на стената). Ако здравината на стените не позволява голямо натоварване от приставки, ще трябва да потъркате или да купите готова инсталация за резервоара. Съответно при избора на метална носеща конструкция ще е необходима метална бормашина, за да се направят отвори за закрепване;
  • ножовка, мелница с подходящ диск за рязане на метални тръби или специални ножици за PVC тръби;
  • отвертка, клещи и странични фрези, нож или специална машина за отстраняване на тел – стандартен комплект за електротехници;
  • мултицет за откриване на нула и фаза на глюкомера. Прочетете повече за това как да използвате вашия мултицет тук..

Изчисляване на обема на бойлера

След като е избрана подходяща опция за котел, е необходимо да се изчисли нейният обем. Едва след това ще бъде възможно да се пристъпи към анализ на схемите за монтаж на котел. Ако един човек живее в къщата и използва само една или две точки на консумация на вода, ще бъде достатъчно да свържете котела към водоснабдителната система за 40 литра. Ако двама души живеят и използват две точки на консумация, е необходим резервоар от 70 литра. Ако в къщата живее тричленно семейство, тогава е необходим резервоар от 100 литра. Ако едно семейство се състои от 4-5 души, тогава е по-добре да поставите резервоар за 130-150 литра. Необходимо е също така да се обмисли колко често ще се използва водата..

Електрически схеми и решения

Отоплителното устройство може да бъде свързано към централизираното захранване по един от двата начина: чрез групата за безопасност или директно.

Групата за сигурност се състои от набор от следните елементи:

  • спирателен вентил;
  • Обратен клапан;
  • предпазен клапан;
  • разширителен съд.

Вариант номер 1. Наличието на група за безопасност традиционно се използва в котелни инсталации за непряко отопление, както и когато налягането на централизираната система е по -високо от граничния параметър на работното налягане на котела.

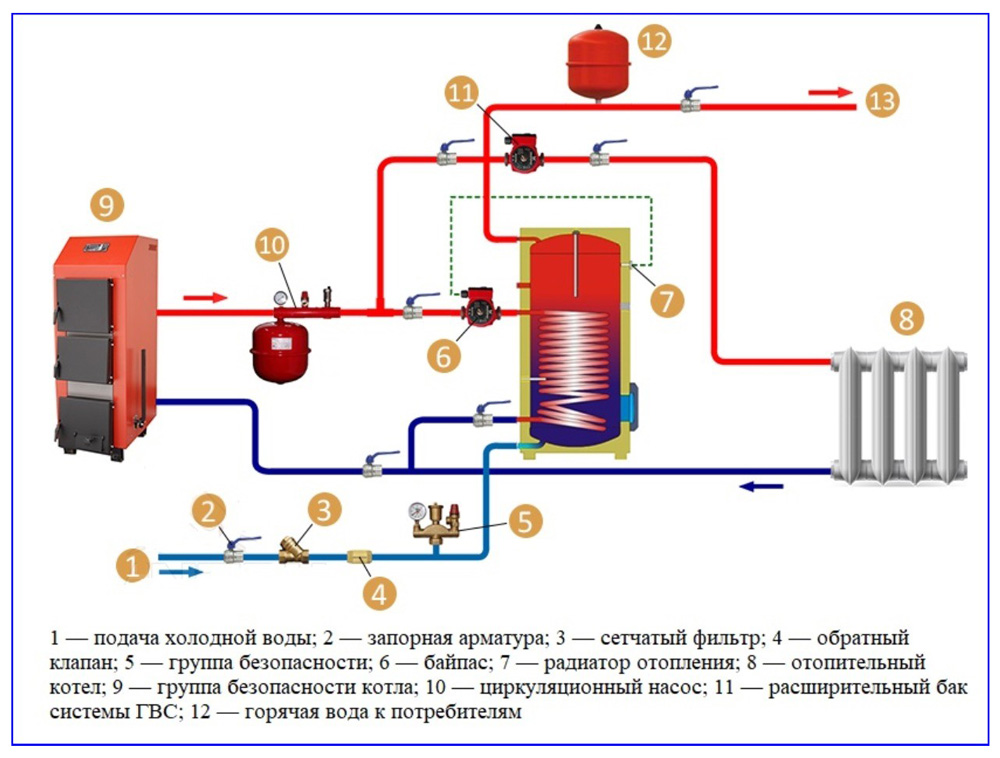

Схема на монтаж на котел с групи за безопасност

Класическата схема на оборудване за непряко отопление. Използват се две групи за безопасност: 1 – група за безопасност на котела; 2 – разширителен съд; 3 – група за безопасност на резервоара на котела; 6 – отоплителна циркулационна помпа; 7 – циркулационна помпа на котела (+)

Вариант номер 2. Директното свързване обикновено е приложимо за оборудване с малък капацитет, с проточен принцип на работа. Директно свързване е разрешено и в условия на по -ниски и стабилни налягания на централизираното водоснабдяване. Схемата на свързване във всеки случай предполага инсталиране на спирателни клапани.

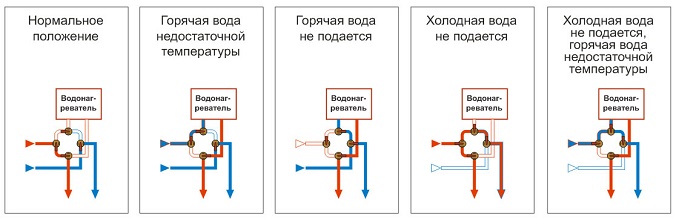

Подреждане на клапани на входа и изхода

За да може да се съхранява и поправя оборудването за отопление на вода, то е оборудвано със спирателни вентили на входа и изхода на системата (+)

Лек

Подходящ за планиран двуседмичен период на спиране през лятото.

  1. Развийте душовата глава, поставете маркуча във входа за студена вода на бойлера.
  2. Превключете смесителя към душа, от нагревателя ще потече нагрята течност.
  3. При превключване на чучура от чешмата ще потече студена вода.
  4. Централизираното захранване с топла вода се възобнови – изключете, завийте обратно лейката.

Надежден

  1. Изключете устройството (бутон “изключено”), прикрепете към стената с котви.
  2. Подгответе дупки за вода.
  3. Изключете цялото електричество. Издърпайте трижилния кабел през отвора на задния капак.
  4. Оголете проводниците, свържете проводниците към клемите. Заведете другите краища към електрическото табло, свържете.
  5. Свържете подготвените тръби към водопровода с фитинги. Водете до устройството, монтирайте.

Критерии за безгрешно инсталиране на оборудване

Сред основните точки на инсталиране, върху които трябва да се обърне внимание, за да не се допускат грешки, е съответствието на диаметрите на тръбите по отношение на входящите фитинги, както и напречното сечение на кабела, който захранва електрическия нагревател на бойлер.

Диаметърът на захранващите тръби трябва да осигурява свободен поток на вода по входящите / изходящите линии. Следователно все още е допустим по-голям диаметър на маркучите с преход към размера на фитингите, но напречното сечение на тръбопроводите, по-малко от входящите тръби на котела, вече се разглежда като груба грешка.

Правилно свързване на котела

Ярък пример за оборудване на котелна инсталация с електрическо отопление с всички необходими фитинги. Тук трябва да се отбележи, че изолацията на всички входящи и изходящи линии е с високо качество (без грешки).

На напречното сечение на захранващия кабел картината е подобна. Не е забранено използването на кабел с по-голямо напречно сечение, а кабел с по-малко напречно сечение е строго забранен..

Вярно е, че кабел с напречно сечение, увеличено спрямо нормата, създава трудности при полагане в канали, заема повече свободно пространство. Тук изглежда логично точно да се избере напречното сечение на проводника в зависимост от тока на натоварване.

Захранващият контакт обикновено се монтира директно към апарата. Монтажната височина на гнездото от нивото на пода е не по-малка от 1,5 м. Домашните котли са предназначени за захранване с еднофазен променлив ток 220-250 W. Токов товар, като правило, не по -малък от 10 A.

Електрическо свързване на котела

Свързване на котелната система съгласно електрическата схема. Тази версия на връзките може да се счита за направена без грешка. Напречното сечение на проводника съответства на посоченото в документацията, заземяващата верига е налична

Точната стойност се определя от работата на нагревателя и е посочена в техническата документация. За посочената стойност на тока трябва да бъде избран прекъсвачът.

Например следните настоящи стандарти за прекъсване на автоматичните машини са приложими за нагреватели на потока (таблица):

Мощност на котела (дебитна верига), kW Прекъсващ ток на машината, А
3.5 двайсет
5.5 25
6.5 тридесет

По правило всички необходими параметри на връзките се определят от инструкциите за котела. Ръководството за потребителя обяснява точно всички точки на инсталиране. Ето защо документите, включени в пакета на устройството, се препоръчват внимателно да се проучат преди инсталирането..

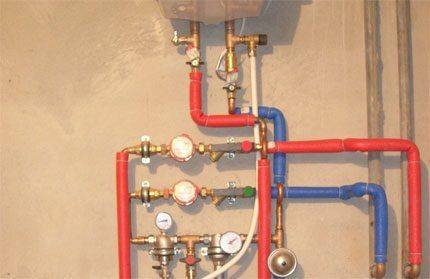

Проста схема за инсталиране на бойлер

За да извършите точно процеса на свързване на котела към водопровода, трябва да следвате инструкциите:

  • Първата стъпка е да инсталирате щрангове за студена и топла вода.
  • Водете тръбопроводи към вече инсталиран смесител.
  • Инсталирайте електрически бойлер.
  • Донесете тръби за студена и топла вода към него.
  • Ако е възможна ситуация, когато налягането в тръбопровода надвишава шест атмосфери, тогава е необходимо да се инсталира редуктор за намаляване на налягането на входа на резервоара..
  • На входа за студена вода към електрическия нагревател трябва да се монтират сферичен вентил и предпазен клапан. Последният има две важни функции: предпазва бойлера от свръхналягане и предпазва от изпразване на вътрешния резервоар..
  • На същия вход за студена вода е необходимо да се монтира тройник със сферичен вентил, който ще направи възможно източването на вода от бойлера.
  • На тръбата за гореща вода трябва да се монтира и сферичен вентил..

На теория процесът на свързване на бойлер към водоснабдителната система не е сложен, но трябва да наблюдавате, така че по време на инсталацията случайно да не направите грешка.

Инструкции за инсталиране стъпка по стъпка

За да извършите правилно процеса на свързване на бойлера към водопровода, следвайте инструкциите:

Измерете височината на бойлера, маркирайте най -ниската точка, където ще се намира долната част на котела. Започнете измерването от долната маркировка.

свързване на котела към водоснабдяването

Измерете разстоянието от дъното на нагревателя до монтажната плоча.

свързване на котела

Измерете полученото разстояние на стената и маркирайте.

свързване на котела към водоснабдяването

Използвайте ниво и маркер, за да нарисувате хоризонтална линия. Измерете разстоянието между куките. Правете бележки на стената.

връзка с бойлер

Подгответе куките за крепежните елементи. Проверете размерите му. Уверете се, че куките, които сте подготвили, могат да поддържат висящия резервоар.

Пробийте дупки в маркираните точки и забийте дюбели и затегнете куките.

монтаж на бойлер

Това завършва инсталирането на електрически бойлер, сега можете да се доближите до процедурата за свързване на водопровода.

Монтаж на стена

Теглото на котела обикновено е доста голямо, приблизителните цифри могат да бъдат намерени в таблицата по -долу.

Важно: теглото е за ПРАЗНО устройство! Общата маса на свързания и работещ резервоар надвишава номиналната стойност с теглото на събраната вода (1 литър тежи 1 кг).

Тоест, за отоплителен резервоар с обем 150 литра, теглото на продукта заедно с вода ще бъде около 190 кг. Това тегло се разпределя в две, в най -добрия случай (рядко) четири точки на закрепване. Съответно една кука / котва / болт носи до 95 кг тегло.

Съответно стойката трябва да е много сигурна. На стена с капачка (стоманобетон, масивна тухла) е допустимо да се използват обикновени анкерни болтове. На стена от пяна или газобетон, кухи тухли, е по -добре да използвате специални крепежни елементи. Същото важи и за закрепването на тежки танкове към стари капитални стени..

Анкерният болт с кука е удобен както за монтажни ленти с отвори, така и за обикновени ленти без отвори

Схема на монтаж на анкерни болтове

Ако дебелината на стената не е достатъчна за нормалното закрепване на анкерния болт, е необходимо да се извърши чрез закрепване, но е по -добре да се използват специални инсталации, примери за които са показани по -долу..

Опции с допълнително фиксиране към тавана – стоманобетонна подова плоча осигурява допълнителни гаранции

Ако котелът се намира в отделно техническо помещение, може да се използва подова инсталация.

Трябва също така да се има предвид, че за различните модели както формата на монтажните плочи, така и тяхното разположение могат да бъдат много различни. Това е особено важно за модели с възможност за вертикално и хоризонтално поставяне..

Как да свържете котел към електричество

Връзката може да се осъществи по различни начини, но най -често това е схемата на свързване на котела..

С помощта на трижилен проводник (изчисляване на напречното сечение на мощността) изходът от измервателния уред през RCD и машината се извършва или директно към резервоара, или към изхода. Гнездото също се избира според мощността и допустимия ток.

Тази диаграма показва най -често използваните цветове на проводниците на самия бойлер – жълто -зелен, светло син (син) и червен (кафяв).

Снимката показва, че цветовете на проводниците на резервоара съответстват на цветовете на кабелните проводници. Терминалната връзка опростява инсталацията и елиминира усукването

Тук е показано как кабелът е свързан директно към конекторите на дъното на резервоара.

За жителите на многоетажни сгради въпросът за сложността на заземяването на устройството е актуален. Ако няма “земя” и няма начин да изведете пълноценно дълбоко заземяване (което е напълно възможно в частна къща), понякога се препоръчва “земята” на резервоара да се свърже с “нулата” на брояча.

Ако няма начин да разтегнете контакта, препоръчваме да помислите за френските бойлери за Атлантическия океан. Те са най -тихите, най -надеждните, най -малко обслужваните и най -икономичните бойлери. От всички котли, които се продават на руския пазар.

Докато конвенционалните бойлери трябва да се обслужват ежегодно, услугите на Atlantic се извършват два пъти по -рядко. И струва три пъти по-малко от поддръжката на типичен евтин китайски бойлер..

Котлите Atlantic могат да бъдат включени в обикновен контакт. В сравнение с други бойлери, те консумират 15-20% по-малко енергия поради увеличената площ на нагревателния елемент. Между другото, Atlantic има патентована разработка на компанията – сух стеатитов нагревателен елемент. Животът на такъв нагревателен елемент е до 20 години. Това е десет пъти по -дълго от “мокрите” нагревателни елементи, които са инсталирани в повечето евтини бойлери от други марки.

Атлантическите резервоари са покрити със специален емайл с титанов диоксид и следователно практически не корозират. И поради магнезиевия анод, нагар практически не се образува вътре. Затова Atlantic работи много тихо и икономично върху всички видове води..

Атлантическите фабрики са разположени по целия свят, с изключение на Китай (вероятно това е причината Атлантик да се нарича и най-некитайските бойлери).

Бойлерите Atlantic имат максимална гаранция на пазара – 8 години. Почти всички китайски котли имат не повече от 5 години.

Важно: заземяването на тръби, подсилването на монолитни конструкции, метални части в стените и пода на корпуса е неприемливо!

Заземяване за апартамент (къща)

Заземяване за частна къща, мястото трябва да бъде разположено на разстояние най -малко 1,5 м от жилищна сграда

Стъпка инструкции

И така, след като анализирахме подробно стъпките, отново ще изясним как да свържем бойлер за съхранение:

  1. котелът трябва да бъде разопакован, уверете се, че няма външни повреди (вдлъбнатини, очевидна липса на херметичност на фугите, подрязани резби, други дефекти). Неразрязаните нишки могат да бъдат коригирани сами, други дефекти могат да показват неработоспособност на устройството;
  2. фиксирайте резервоара към стената с помощта на монтажна плоча на два болта / куки. По -добре е да замените доставените крепежни елементи с по -надеждни и висококачествени. Това важи и за предпазния клапан;
  3. свържете тръбите / маркучите към входящите и изходящите тръби на отоплителния резервоар съгласно схемата. Не забравяйте за уплътнителните материали! Освен това можете да извършите топлоизолация на тръби / маркучи, това ще намали топлинните загуби и ще намали разходите за енергия;
  4. свържете бойлера към електричество, както е предложено в схемата на производителя или съгласно някоя от горните схеми.

Освен това препоръчваме да гледате този видеоклип – тук са показани интересни нюанси на закрепване на котела към стената и свързване на фитинги към дюзите на устройството.

След това остава един, но много важен етап от инсталацията – проверка.

Необходимо:

  • спиране на подаването на топла вода (централизирано) към вътрешно-жилищната (вътрешно-апартаментна) система;
  • отворете клапана (сферичен кран) за подаване на студена вода в резервоара;
  • отворете пълното налягане на ГОРЕЩА вода на най -близкия (и) смесител (и);
  • изчакайте, докато водата изтече от чешмата в непрекъснат поток. В първите минути е възможно редуване на вода и въздух от тръбите;
  • свържете устройството към електрическата мрежа и изчакайте времето, определено за първото отопление (съгласно препоръките на производителя);
  • проверете температурата на водата, подавана от резервоара и, ако е необходимо, регулирайте регулатора на отоплението (ако тази функция е предвидена в модела).

Обикновено до регулатора на отоплението има предупредителна лампа – тя информира за възможни неизправности в системата.

Нюансите на свързването на проточен бойлер

Дори по -лесно е да свържете проточен бойлер към водоснабдителната система на къща / апартамент, отколкото бойлер за съхранение. Достатъчно е да се следват общите принципи на работа с този вид оборудване (и горните препоръки), както и схемите на свързване, предложени от производителя.

Всички основни елементи на веригата се повтарят, тук също се нуждаете от дренажен вентил, адаптери от дюзите на нагревателя към водопроводите, свързване към електрическата мрежа.

Експертите препоръчват:

  • монтирайте устройството в непосредствена близост до водоприемната точка – мивка, душ, кухненска мивка. В този случай е необходимо да се вземат предвид зоните на влага и да се използват влагозащитни контакти, а също така да се внимава за хидроизолацията на електрически елементи;
  • ако тръбите за студена вода са изработени от метал, те трябва да бъдат свързани към входа на нагревателя чрез диелектрична втулка (включена в комплекта за доставка);
  • тъй като мощността на устройството може да бъде от 1 до 27 kW, устройствата с консумация над 8 kW трябва да бъдат свързани към мрежа от 280 V с кабел от четири или пет ядра;
  • преди да стартирате за първи път, системата трябва да бъде „прочистена“, за да се гарантира, че основният резервоар на нагревателя е пълен и че няма въздушни джобове в тръбите / маркучите.

Важно е да се разбере: проточният бойлер гарантира наличието на топла вода постоянно (при наличие на захранване), но не дава голям поток течност!

Препоръчваме да гледате видео за свързване на конвенционален проточен нагревател и така наречения „кран за мигновено загряване на водата“.

Чести грешки при монтажа на бойлери

Правилата за монтаж на такова оборудване предвиждат използването на изолация върху тръбопроводи за захранване със студена вода / топла вода. В същото време техническите изисквания за монтаж определят минимално възможния размер на дебелината на изолацията – 20 мм.

Нивото на топлопроводимост на изолационния материал трябва да бъде най -малко – 0,035 W / m2.

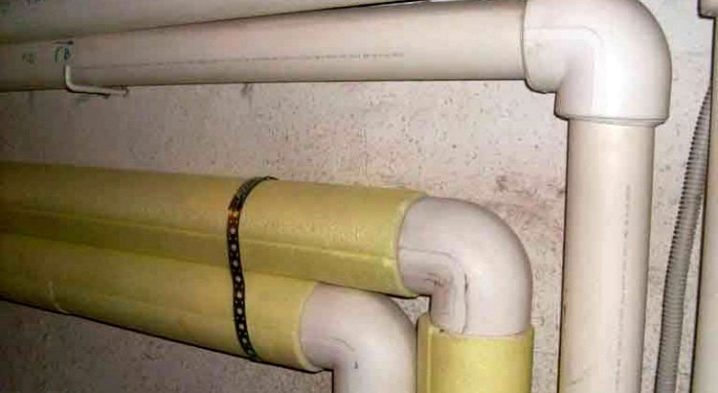

Изолация на водопроводни линии на котела

Пример за изпълнение на изолация на отоплителна система, където се отбелязват очевидни грешки. Необходимо е да се изолират не само тръбите, но и работните компоненти, монтирани в участъка на тръбопровода. Това става лесно със съвременни изолационни материали.

Когато инсталират бойлери, те често нарушават схемата на свързване на домашното тяло към водоснабдителната система, използвайки изолационен материал с малка дебелина или изобщо не използват изолация.

В резултат на това, когато започне пълната работа на устройството, се отбелязват значителни загуби на топлинна енергия. Тези загуби се отразяват във времето за нагряване, което се увеличава значително.

Неправилно изпълнената или липсваща изолация е основната причина за образуването на конденз по тръбата за студена вода. Това състояние на системата намалява нивото на комфорт на потребителя, допринася за образуването на антисанитарна среда вътре в помещенията, където се намира оборудването..

Честа грешка е инсталирането на котел без разширителен съд. Схемата, която предвижда въвеждането на разширителен съд, е подходяща специално за бойлери от тип съхранение.

Благодарение на разширителния съд е възможно да се компенсира увеличаването на налягането, причинено от увеличаването на обема вода в котелното хранилище.

Разширителен съд на котела

Инсталиран разширителен резервоар в системата за непряко отопление. Всъщност инсталирането на разширителния съд е извършено с грешка. Този елемент на системата трябва да бъде разположен над линията на горния капак на котела. Освен това няма изолация на тръби

По правило инсталирането на нагреватели от тип съхранение се ограничава до включването на предпазен клапан в участъка на водопровода за студена вода. Подобна особена подмяна на разширителния резервоар с предпазен клапан е допустима, но от гледна точка на правилния монтаж това е техническа грешка..

Всъщност на бойлерите за съхранение винаги трябва да инсталирате разширителен съд заедно с възвратен клапан..

Списък на други грешки при инсталирането:

  • електрическият кабел се полага върху остри метални ръбове или върху повърхности с високи температури;
  • редът на свързване на магистралните линии не съответства на реда, посочен в диаграмата;
  • нивото на монтаж на бойлера е нарушено спрямо хоризонталното и вертикалното;
  • няма заземен контур за устройството за нагряване на вода;
  • параметрите на електрическата мрежа, към която е свързано оборудването, не отговарят на паспортните изисквания;
  • инсталацията се извършва в помещение, където няма водоснабдяване и дренажна система.

Всяка, дори незначителна грешка при инсталирането на отоплително оборудване за вода може да играе фатална роля след началото на работата на устройството.

Предлагаме ви да се запознаете с подробните инструкции за инсталиране на съхранение и проточен бойлер:

  1. Монтаж на бойлер за съхранение „направи си сам“: ръководство стъпка по стъпка + технически стандарти
  2. Инсталиране на проточен бойлер със собствените си ръце: инструкция стъпка по стъпка

Най -популярните грешки при свързването

  • Инсталиране не на предпазен клапан, а на конвенционален възвратен клапан. В резултат на това излишното налягане не намалява, което води до повреда на бойлера. Водосъдържащият контейнер се деформира, защитният антикорозивен емайл се отлепва, гуменото уплътнение се изстисква. Херметичността на резервоара е нарушена, в резултат на което водата изтича.
  • Липса на предпазен клапан. Типична грешка при монтажа, която води до повишаване на налягането вътре в котела и повреда в него. Нагревателят може да изгори.

Предпазен клапан, тройник, сферичен кран – всичко това трябва да бъде свързано към бойлера. При спазване на основните правила за работа на котела, устройството ще издържи дълго време и няма да се счупи.

Неизолирани тръби за топла вода

Много потребители не знаят колко струват разходите за отопление поради факта, че тръбите за топла вода не са изолирани. Водата в тях се охлажда много бързо.

Решение: Когато решавате да инсталирате нов нагревател, е необходимо да осигурите топлоизолация на тръбите. За да се намалят ефективно топлинните загуби, термичната защита трябва да има подходяща дебелина в съответствие с новите разпоредби. Например за тръби с диаметър до 22 мм трябва да се използва изолация с дебелина 20 мм, при условие че коефициентът на топлопроводимост е 0,035 W / mK. С увеличен диаметър от 22-35 мм тази дебелина се увеличава до 30 мм.

Свързване на котела към водоснабдяването - най -пълната инструкция

Отоплението не се поддържа

Понякога потребителите се оплакват, че след няколко години работа на бойлера, ръждясалата вода изтича от него..

Решение: Повечето резервоари са изработени от стомана, покрити с няколко слоя емайл. Освен това те са защитени от магнезиев анод, поставен вътре. Той създава ниско напрежение, което противодейства на корозията на резервоара. След известно време той работи, така че трябва да се сменя на всеки 2-3 години. Поради тази причина редовната поддръжка на резервоара е много важна. Според правилата той трябва да се провежда поне веднъж годишно..

На пазара има нагреватели, които са защитени с аноди за увеличаване на експлоатационния живот (магнезий-титан или титан). Най -скъпите котли обаче са изработени от неръждаема стомана..

Свързване на котела към водоснабдяването - най -пълната инструкция

Свързване на котела към водоснабдяването - най -пълната инструкция

Внимание! Електрическите разходомери също трябва да се проверяват редовно.

Нагревателят не е програмиран

Случва се потребителите, които използват втората, по -евтина тарифа всеки ден в определено време, да включват и изключват електрическия нагревател за съхранение, за да намалят разходите за приготвяне на топла вода за измиване. Тази услуга е много тромава..

Решение: Това може да бъде избегнато чрез инсталиране на програмист (това е лесно). Той е оборудван с таймер, така че можете да изберете часовете на работа на устройството. В точния момент програмистът автоматично ще прекъсне захранването. Важно е понякога да проверявате часа, в който е настроен таймерът. Това се дължи на факта, че когато няма захранване, повечето контролери спират да работят, а часовникът започва да работи само след възстановяване на захранването, което удря правилното време. В резултат на това програмистът включва отопление в различно време, отколкото в часовете, когато може да се използва по -евтино електричество..

Свързване на котела към водоснабдяването - най -пълната инструкция

Когато използвате електрически бойлер, трябва да запомните, че в резервоара трябва да има вода през цялото време, когато е свързан. Дори малко количество въздух, постъпващ в котела, може да повреди нагревателния елемент и следователно ще трябва да бъде сменен. Следователно, при извършване на работа във водоснабдителната система или по време на прекъсване на водоснабдяването, източникът на захранване трябва да бъде изключен. След възстановяване на потока вода, първо трябва да изгоните целия въздух, като отворите крана за гореща вода, докато водата изтича от него..

Свързване на котела към водоснабдяването - най -пълната инструкция

Свързване на котел без спазване на правилата за изолация на тръби.

Ако тръбопроводът не е снабден с достатъчна топлоизолация, нагрятата вода ще се охлади по -бързо. Това ще повлияе на времето за загряване на водата до желаната температура и консумацията на енергия..

    Пренебрегване на необходимостта от резервоар за пренапрежение.

    Въпреки наличието на предпазен клапан, задействането му води до факта, че котелът ще започне да тече с течение на времето. Теч може да възникне по всяко време, което да доведе до наводнение. И ще имате късмет, ако живеете в частна къща или на приземния етаж. В противен случай ще наводните съседите отдолу и ще трябва да платите за ремонта на апартамента им..

      Няма предпазен клапан в котела.

      Последиците от тази грешка могат да бъдат фатални и смъртоносни. Когато котелът е в добро работно състояние и водата се нагрява до допустимите температури, липсата на вентил не е голяма работа. Но! Всяко оборудване се повреди и ако релето за контрол на температурата се повреди, веднага ще се случи ужасно бедствие! Водата ще се нагрее неконтролируемо до точката на кипене и налягането ще се повиши. Но няма вентил, така че няма къде да се намали налягането. Можете ли да си представите какво ще се случи? Ако кранът се счупи или резервоарът се спука, налягането ще падне рязко. Водата моментално ще заври и ще се случи нещо ужасно! Експлозия – и половината от апартамента е разрушена и са възможни човешки жертви. Така че е изключително опасно и е много рисковано да се направи такава грешка..

        Неправилен монтаж на възвратен клапан при монтаж на бойлера.

        Тази грешка има няколко негативни последици, свързани със смесването на топла вода със студена вода..

        Нагрятата вода навлиза в щранга за подаване на студена вода, което води до ненужни отпадъци при нагряване на излишния обем вода. Сметките за ток ще бъдат страхотни.

        Може да настъпи спад на налягането, което ще повреди котела и ще бъде скъпо за ремонт..

        Студената вода става опасна за човешкото здраве, тъй като горещата вода, попадайки в студена вода, повишава температурата на водата, като по този начин създава благоприятна среда за размножаване и развитие на бактерии там. Но ние използваме студена вода за готвене и пиене – това заплашва със сериозно хранително отравяне..

        ВиК оборудването може да стане неизползваемо, ако не е проектирано да работи с вода с висока температура. Например водомер за студена вода или тоалетно казанче.

        Както можете да видите, неправилното свързване на котела заплашва не само неговата повреда. Тя може да навреди на човешкото здраве или дори да бъде фатална..

        Характеристики на монтажа на газови и индукционни нагреватели

        Газовият агрегат служи като алтернатива на електрическите уреди в къщи с газопровод. Принципът на отопление е поточен или съхраняващ, задължително е използването на газова колона. Не можете да включите котела без него..

        Свързване на котела към водоснабдяването - най -пълната инструкция

        Индукционен котел загрява вода от магнитно поле. Без натрупване на варовик. Свързва се само с машината.

        Съвети:

        • Размерът на стаята трябва да бъде повече от 7,5 квадратни метра. м, височина от 2 метра. Банята няма да се побере.
        • Монтаж на принудителна вентилация и комин с ширина 2 см.
        • Негоримо стенно покритие, свален газов бойлер.

        Ще имаш нужда:

        • Монтажен пръстен за правилния размер на комина.
        • Поцинкован или гофриран газопровод с дебелина 1 мм; метал / азбест за отстраняване на дим.
        • Газов маркуч с резерв по дължина. Типът и диаметърът на резбата трябва да съответстват на входа на нагревателя.
        • 2 маркуча / тръби за вода.
        • Закопчалки за окачване на котела.
        • Воден филтър, ако е необходимо.

        Важно! Проверете целия газопровод за повреди преди монтажа..

        Демонтиране на старата колона

        1. Затворете достъпа на газ.
        2. Развийте гайката, закрепваща маркуча за газ. Проверете за неизправност, сменете, ако е необходимо.
        3. Затворете водата.
        4. Свалете изпускателната тръба на въздуха, отстранете колоната.

        Монтаж на индукционен бойлер

        Инсталирайте оборудването, както е показано на диаграмата. Само вертикално оформление.

        Как да го направите сами

        Свързване на котела към водоснабдяването - най -пълната инструкция

        За тези, които обичат да правят нещо със собствените си ръце или имат техническо образование, няма да е трудно да направят проточен котел.

        Един прост дизайн сам по себе си е поправим и продуктивен – всичко това е възможно за бюджетни пари. Домашен проточен котел се инсталира чрез завъртане на палачинка около електрическа печка или газова печка.

        За да направите бойлер у дома, ще ви трябва:

        1. Тръбата е изработена от мед, тъй като тя е отличен проводник на топлина. Понякога използват нихромова тел, навивайки я няколко пъти.

        Моля, обърнете внимание: дължината на тръбата не влияе върху количеството топлина, пренесена от източника, така че в този случай не е необходимо да се затрупва конструкцията с допълнителни пръстени.

        1. Гумен маркуч (за предпочитане нов).
        2. Гумени уплътнения, подходящи за диаметъра на маркуча и металните скоби.

        За да направите всичко компетентно и безопасно, трябва да се запознаете с техническата документация на електрическата (газова) печка и да определите нейния потенциал.

        Напредък:

        Свързване на котела към водоснабдяването - най -пълната инструкция

        1. Измерете диаметъра на палачинка на електрическа печка или котлон.
        2. Огънете медната тръба в спирала с диаметър малко по-голям от диаметъра на плочата, така че спиралните изходи да излизат на 20-30 см от плочата. Необходимо е спиралата да приляга плътно към основата на плочата и да няма изкривявания. Уверете се, че спиралата има прави, гладки ръбове.
        3. Закрепете спиралата с помощта на лъкове и болтове (можете да използвате друга скоба за закрепване).
        4. Свържете гумен маркуч към спиралните изходи и го фиксирайте с метална скоба.
        5. Свържете другия край на маркуча към смесителя и го инсталирайте по протежение на мивката.
        6. Включете водата и проверете системата за течове.

        Важно е да знаете: преди да изключите водата, първо трябва да изключите нагревателния елемент. Ако направите обратното, спиралата може да изгори. Имайте предвид, че колкото по -ниско е налягането на изтичащата вода, толкова е по -горещо.

        Свързване на котела към водоснабдителна система, изработена от различни материали

        Често потребителят е изправен пред задачата как правилно да свърже котела към водоснабдителна система, изработена от различни материали. Прекалено скъпо е да наричате тези цели за водопроводчици, в много ситуации можете да се справите сами с проблема..

        Ако тръбопроводът е оборудван с гнезда за вода (фитинги с вътрешна резба), тогава най -лесният начин да се свържете с него е с помощта на гъвкав маркуч, ако диаметрите не съвпадат, се използват преходни съединители (фитинги). Гъвкавите маркучи могат да бъдат гумени с метална оплетка, маншони от гофрирана неръждаема стомана, полимер от различни видове пластмаси. Когато е необходимо свързване към тръбопровод от различни материали, се използват следните технологии.

        Свързване на котела към стоманена тръба

        Методи за свързване на бойлер към водоснабдителна система

        Има няколко начина за свързване на отоплително оборудване за вода в апартамент, а характеристиките на извършената работа зависят пряко от наличието на водопроводи на централизираната водоснабдителна система:

        • Използването на резервоари за съхранение на вода, които по правило се монтират на нивото на покрива при липса на водопровод. Основното правило за свързване на бойлер с резервоар за вода е стриктно спазване на оптималното разстояние, което не може да бъде по -малко от два метра. Ако резервоарът за вода е инсталиран на по -кратко разстояние, тогава схемата на свързване трябва да бъде представена от стандартен тройник, сферичен дренажен вентил и предпазен клапан.
        • Свързването на отоплително оборудване за вода към централизирана водоснабдителна система е просто начинание, което може лесно да се извърши самостоятелно. За тази цел стандартният монтаж на устройството на стената се извършва с помощта на специални крепежни елементи, последвано от свързване към водопровода..

        как да свържете бойлер за съхранение в диаграма на апартамент

        Как да свържете бойлер за съхранение в апартамент

        Когато свързвате устройство за нагряване на вода към резервоари за съхранение, е много важно да се има предвид, че показателите за налягане вътре в системата не трябва да надвишават 6 Bar. Ако налягането е по -високо от стандартните параметри, тогава трябва да се монтира редуктор пред отоплителното оборудване за вода, което предпазва бойлера от повреда.

        Необходими са специални условия за свързване, ако водата, използвана за захранване, е с лошо качество. В този случай трябва да се монтира специален филтър пред отоплителното оборудване за вода..

        Процедура за поставяне на водопровод

        Най -големите трудности най -често са придружени от независима връзка след пускане в експлоатация на водоснабдителната система. Независимо от това, не е трудно да извършите работата със собствените си ръце..

        Направи си сам полипропиленови водопроводни инсталации

        Вложка в полипропиленова водоснабдителна система предполага:

        • рязане на тръби и свързване на тройници с помощта на специален поялник;
        • свързване към тройници на тръби, монтирани към устройство за нагряване на вода;
        • свързване на тръби към бойлер с кран и крайна втулка;
        • извършване на подобна работа по свързване на тръбата за подаване на топла вода към устройство за нагряване на вода.

        Процесът на свързване на котелната инсталация към водопроводна система от метален тип се извършва в следната последователност:

        • подготовка на мястото за свързване с отстраняване на замърсяванията и остатъците от боядисания слой;
        • монтаж на скоба с уплътнение върху тръбата;
        • пробиване на отвор в тръбата за втулката през разклонителната тръба;
        • резбоване и монтаж на “sgons”;
        • монтаж на кранове;
        • свързващи кранове към тръби;
        • свързване на тръби към бойлер.

        Ако котелът се повреди или не е бил използван дълго време, е необходимо да се източи водата от него. Как да източите вода от бойлер – подробни инструкции са представени в статията.

        Ще научите за методите за монтиране на осветителни тела за решетъчни тавани от тази статия..

        Най-лесният начин е да инсталирате независимо водопроводна система от метал-пластмаса чрез рязане на тръби с инсталиране на тройници и кранове към отоплително оборудване за вода.

        На последния етап инсталираният и свързан бойлер се пълни с вода от водоснабдителната система, след което се свързва към електрическа мрежа със заземяване и се тества в нормален режим.

        Действия

        1. Инсталирайте машината отделно върху оборудването. Тя трябва да може да издържи необходимото натоварване. Вижте информацията в информационния лист за продукта.
        2. Опънете кабела.
        3. Свържете RCD.

        Когато свързвате проводниците, спазвайте полярността – до нула P2, N, V; към фаза P1, A, L.

        Връзка в метален тръбопровод

        За захранване с топла или студена вода на някои места все още се използва стоманен тръбопровод, понякога се монтира от мед, като се използват следните технологии за рязане за свързване на котел към тях:

        Скоби над главата. Типичната скоба е част, състояща се от две половини, едната от които е снабдена със страничен изход с резба, предназначен за свързване на адапторна втулка и всякакъв вид тръби с резба. При монтажа на скобата се пробива дупка в корпуса на тръбата с бормашина за метал, върху тръбата се поставя еластично уплътнение и се компресира с две половини на детайла с четири болта по краищата.

        Тройници. Често в стоманена тръба се изрязва малка част, в краищата на счупените тръби се изрязва резба и в пролуката се завинтва тройник със страничен клон с резба (понякога е заварен). След това към резбовия разклонител на тройника е свързана гъвкава връзка или всеки тип тръбопровод..

        Компресионни съединители. Търговската мрежа продава компресионни съединители за свързване на метални тръби с резбован клон, с търговско наименование Gebo. За да се монтира съединителят Gebo, от тръбопровода се изрязва фрагмент от тръба, един от сегментите се огъва и върху него се поставя съединител, след което краищата на тръбите се подравняват и съединителят се изтегля върху втората секция. След това съединителните гайки на съединителя се затягат, като се фиксират здраво върху две тръбни секции от стомана или мед.

        Заварен завой. В стоманена (медна) тръба се пробива отвор и с помощта на заваръчна машина се отваря тръба с външна или вътрешна резба до горе, в меден тръбопровод клонът се запоява с газова горелка.

        Свързване на котела към полипропиленова тръба

        PP полипропиленови тръби

        Поради високите си физически характеристики и бюджетни разходи, полипропиленовите тръби се използват широко в линиите за захранване със студена и топла вода. PP тръбите са свързани помежду си чрез заваряване, за това те използват специален поялник с дюзи с различни диаметри. Можете да режете в полипропиленова тръба у дома без помощта на специалисти със специално оборудване за запояване по следните начини:

        • С помощта на скоба, по аналогия с набиването на метали, методът е подходящ за твърди тръби с армировка от алуминий или фибростъкло. Когато се използва конвенционален полипропилен, стените могат да се деформират при компресиране от скобата, причинявайки течове..
        • Gebo е проектиран да побере всички видове тръбопроводи, може да се използва и в твърд полипропилен с външен алуминий или вътрешно фолио или якета от фибростъкло.
        • Запояването на тройник от PP може теоретично да се извърши независимо без помощта на специалисти, ако поялникът е нает от някоя от специализираните фирми или зает от познат водопроводчик.

          Свързване на котела към подсилена пластмасова тръба

        Металопласт PEX-AL

        Скобите и компресионните съединители е малко вероятно да бъдат подходящи за пробиване в металопластични тръби, подсилени външно или вътрешно с алуминий, поради недостатъчната твърдост на материала. Надеждността на връзката ще бъде осигурена чрез поставяне на тройника по технологията на затягащата втулка (натискане).

        За да направите това, изрежете част от тръбата, поставете я в тръбни секции по фитинга с американки в краищата и натиснете втулките върху тях, които след това се притискат с помощта на специални клещи. След това в среза се вмъква месингов тройник с външна двустранна резба за американец и страничен клон. Той се завинтва към тръбите с помощта на американски гайки, след което всеки тип тръба може да бъде свързан към резбата на разклонението.

        Ако планирате да свържете металопластична тръба към страничен клон, между две тръбни секции се вкарва тройник, който се поставя в тръбните обвивки и се притиска с клещи от двете страни през втулките, като по този начин се фиксира сигурно между два участъка от тръбопровода. На централния страничен изход се поставя подходяща металопластична тръба и се притиска към фитинга също с нагъната втулка.

        Свързване на котела към водопровода

        Важни нюанси при инсталирането

        Къде е за предпочитане да се инсталира електрически котел и какви условия трябва да бъдат изпълнени за правилната и безопасна работа на устройството:

        1. Котелът и блоковете за управление на устройството се нуждаят от свободен достъп за ремонт или поддръжка на блокове.
        2. Котелът може да се монтира само върху носеща стена или преграда, която може да издържи натоварване с двойно тегло. Приблизително изглежда така – ако котелът има 100 -литров резервоар, тогава стената трябва да издържа поне 200 кг тегло.
        3. Електрическото окабеляване на помещението трябва да издържа на пълно натоварване, така че ако апартаментът е стар, е по -лесно да поставите нов мощен кабел към котела, винаги със заземен проводник. Като пример – за бойлер с мощност 2 kW се нуждаете от меден проводник с напречно сечение 2,5 mm2 или алуминиев проводник с напречно сечение от 3,5 mm2.
        4. Водопроводните тръби трябва да са в добро състояние – ако това състояние ви предизвиква съмнения, по -добре е да смените тръбите веднага, като инсталирате металопластичен тръбопровод.

        Преди да започнете инсталирането на котела със собствените си ръце, запасете се с необходимите инструменти и материали:

        1. Перфоратор с бормашина с диаметър 10 мм, ролетка, ножица за рязане на металопластични тръби или мелница.
        2. Гаечен ключ 24 x 27, 19 x 22, газов или регулируем гаечен ключ.
        3. Плоска и крестообразна отвертка, клещи и ножове за тел.
        4. Маслена тегличка, монтажна паста или лента FUM.
        5. Затварящи клапани. Една – за бойлер за съхранение и 2 броя – за проточен.
        6. Няколко тройника ½ “в диаметър – зависи от типа котел. Може да са необходими адаптери ½ “до ¾”.
        7. Гъвкави подсилени маркучи.
        8. Подсилена пластмасова тръба – дължината на тръбопровода се изчислява на място.

        Ако трябва да смените електрическото окабеляване или да поставите нов електропровод, ще ви трябва:

        1. Трижилен кабел, гофриран маркуч.
        2. Прекъсвач или електрически контакт.

        Схеми за свързване на бойлера към електрическата мрежа

        За безопасна работа е препоръчително водонагревателят да се свърже към мрежата на сухо място, като се препоръчва да се покрият кабелите във влагоустойчив канал. В допълнение към котела, други електрически уреди, особено мощни, не трябва да бъдат свързани към този клон на електрическата мрежа. Основните елементи на веригата: електрически кабел, контакт, RCD и автоматична машина.

        Кабел

        Напречното сечение на кабела трябва да е достатъчно, така че окабеляването да не се прегрява и да не предизвиква пожар. Ще ви е необходим меден трижилен кабел от марката NYM или негов аналог VVG. Препоръчителните стойности на минималното напречно сечение на меден проводник за различни мощности на еднофазен бойлер са дадени в таблица 1.

        Мощност на котела, kW 1.0 2.0 2.5 3.0 3.5 4.0 4.5 5.0 6.0 8,0 9,0
        Минимално напречно сечение на проводника, mm2 1 1.5 2.5 2.5 2.5 4 4 4 4 6 десет

        Гнездо

        Бойлерите с малък капацитет могат да бъдат свързани директно към трижилен водоустойчив контакт със степен на защита срещу влага в съответствие с ГОСТ 14254-96, например, IP44 или друг, подходящ за вашата ситуация (вижте таблица 2), който е инсталиран на отделно захранване от електрическото табло.

        IP степени на защита IPx0 IPx1 IPx2 IPx3 IPx4 IPx5 IPx6 IPx7 IPx8
        Няма защита Падащи вертикални капки Падане на вертикални капки под ъгъл 15 ° от вертикалата Пръска се на 60 ° от вертикалата Пръскане от всички страни Леки струи под налягане от всички посоки Силни потоци Временно потапяне (до 1 м) Пълно потапяне
        IP 0x Няма защита IP 00
        IP 1x Частици > 50 мм IP 10 IP 11 IP 12
        IP 2x Частици > 12,5 мм IP 20 IP 21 IP 22 IP 23
        IP 3x Частици > 2,5 мм IP 30 IP 31 IP 32 IP 33 IP 34
        IP 4x Частици > 1 мм IP 40 IP 41 IP 42 IP 43 IP 44
        IP 5x Прах частично IP 50 IP 54 IP 65
        IP 6x Прах изцяло IP 60 IP 65 IP 66 IP 67 IP 68

        Защитни устройства – УЗО и прекъсвачи

        Препоръчително е да включите устройство за остатъчен ток (RCD) в електрическата верига за свързване на бойлери (особено с повишена мощност). Той е проектиран да блокира работата на оборудването в случай на изтичане на ток към кутията. Силата на тока, при която настъпва блокиране, е посочена на устройството и трябва да бъде 10 mA за работата на котела. Този параметър показва разликата между тока, влизащ и излизащ от бойлера..

        Мощност на бойлера, kW RCD тип
        до 2.2 UZO 10A
        до 3.5 УЗО 16А
        до 5.5 UZO 25A
        до 7.0 UZO 32A
        до 8.8 UZO 40A
        до 13.8 UZO 63A

        RCD тип за AC мрежа – “A” или “AC”. При избора на устройство трябва да се даде предпочитание на по -скъпо, електромеханично – то е по -надеждно, реагира по -бързо и осигурява по -висока защита..

        В някои котли RCD е включен в основния пакет и се намира директно в кутията, в други модели той трябва да бъде закупен допълнително.

        Външно RCD и диференциалният превключвател (diffautomat) са много сходни, но лесно се различават чрез маркиране. Конвенционалната машина изключва тока към оборудването, когато напрежението се повиши, а диференциалният едновременно изпълнява функцията както на RCD, така и на машината.

        Мощност на бойлера, kW Тип машина
        0,7
        1,3
        2.2 10А
        3.5 16А
        4.4 20А
        5.5 25А
        7,0 32А
        8.8 40А
        11.0 50А
        13.9 63А

        Когато избирате прекалено чувствителни защитни устройства, котелът постоянно ще се изключва и водата обикновено няма да се нагрява.

        електрическа безопасност

        Свързването на монтиран на стената бойлер с електричество трябва да се извърши съгласно схемата, в пълно съответствие с мерките за безопасност, поради което е изключително важно:

        • водоустойчив контакт
        • отделна машина
        • заземяване.

        След като изучите инструкциите, за да разберете как да свържете устройството и да завършите цялата работа по инсталирането на бойлера за съхранение, трябва да направите пробно пускане.

        Стартиране и тестване на вода

        Когато свързването на котела към водоснабдяването приключи, трябва да го напълните с вода, като същевременно проверите херметичността на всички връзки.

        1. Отворете крана за гореща вода, за да отстраните въздуха от резервоара на котела.
        2. Отворете спирателния вентил на студения “клон”.
        3. Когато захранването със студена вода е започнало, трябва внимателно да проверите всички съединения за течове. Ако се открият течове, те се отстраняват преди котелът да се напълни с вода..
        4. Ако водата изтече от “горещия” кран, това означава, че котелът е пълен и кранът за гореща вода може да се затвори..

        как работи котелът

        Инсталирането на котел със собствените си ръце изобщо не е трудно. Основното е да спазвате всички правила за безопасност, когато го свързвате към комуникации, така че по -нататъшната му работа да бъде без неприятни “изненади”.

        Монтаж на бойлер „направи си сам“: видео

        Как да инсталирате котел: снимка

        котелна инсталация

        котелна инсталация

        котелна инсталациякотелна инсталация

        котелна инсталация

        Почистваща технология

        За да почистите нагревателя от замърсявания и варовик, е задължително да следвате алгоритъма на действия, тъй като е осигурена подходящата технология за почистване. Тя се състои във факта, че трябва да извършите:

        Изцеждане

        Преди да започнете почистващи работи, е задължително да източите водата от резервоара за вода. Как да направите тази процедура правилно е отбелязано в инструкциите. Това се дължи на факта, че моделите на отоплителното устройство са различни и съответно водата може да се източва по различни начини. Същото важи и за промиването на котела за непряко отопление.

        Демонтаж на котела

        Демонтажът на котела трябва да се извършва в съответствие с инструкциите, предоставени от производителите, като ги отбелязвате в инструкциите. Той показва процеса на разглобяване, състоящ се от следните действия:

        • непременно изключете котела от мрежата;
        • след това затворете общия кран за водоснабдяване;
        • след това трябва да изключите студената вода;
        • след това в най -близкия миксер трябва да отворите крана и да източите гореща вода;
        • след това трябва да свържете дренажния фитинг с тръбата, да го насочите в канализацията, да отворите крана след това;
        • след това е необходимо да демонтирате котела от стената;
        • след като използвате отвертки, ще трябва да развиете болтовете и да премахнете предния капак на бойлера;
        • след това държачът на термостата се отстранява;

        Почистване на нагревателния елемент

        Препоръчително е котлен камък да е свеж, защото е много по -лесно да го почистите, отколкото отлагания, които са стари по природа. Няколко начина за почистване на нагревателния елемент могат да бъдат представени за разглеждане, тъй като именно върху него се образува по -голямата част от котления камък. Това са като:

        1. Купете още специални продукти за отстраняване на котлен камък от магазина. По -добре е да използвате продукти за отстраняване на отлаганията в чайника. Работата е там, че принципът на работа в този случай е еднакъв и за двете отоплителни устройства..
        2. Може да се почиства с твърда четка или шкурка, но ще трябва да го почиствате много внимателно.
        3. Можете също да използвате лимонена киселина или оцет. За да направите това, вземете дълбок контейнер, налейте вода в него и добавете посочените компоненти. След това поставете нагревателния елемент в получения кисел разтвор за една нощ. Ако отлаганията са силно втвърдени, тогава можете да затоплите киселинния разтвор за 30 минути на слаб огън.

        Почистване на резервоара за вода

        Задължително е почистването на отоплителния резервоар, тъй като по стените може да се образува котлен камък и други замърсявания. За да изплакнете резервоара за вода, поставете празна кофа под резервоара и изплакнете вътрешността на резервоара през отвора. За по -голямо удобство се препоръчва да демонтирате котела от стената..

        Премахнете миризмите

        След разглобяване и почистване на резервоара и нагревателния елемент, резервоарът за вода мирише неприятно, тогава често причината за това може да бъде:

        • отлагане на примеси от вода,
        • превантивни мерки отдавна не са предприети,
        • водата винаги се нагрява при температура 60, което допринася за образуването на бактерии.

        Също така отоплителното устройство не се почиства периодично, например котелът никога не се почиства чрез нагряване на вода с добавяне на оцет или лимонена киселина. Следователно от резервоара може да дойде миризма, която просто смърди силно..

        Премахване на котлен камък

        Варовикът е най -често срещаният проблем при всеки отоплителен уред.

        Но в повечето случаи почти никой не обръща внимание на твърдостта на водата, която впоследствие се превръща в причина за повреда на котела. В края на краищата, наличието на различни примеси в обикновена вода при температура 75 допринася за образуването на котлен камък върху нагревателния елемент и директно върху стените на устройството за нагряване на вода

        За отстраняване на натрупаните варовикови отлагания се препоръчва използването на специални домакински химикали или народни методи. Сред тях са следните:

        • лимонена киселина;
        • трапезен оцет;
        • сода с оцет.

        Разрешени грешки

        Списъкът с често срещани грешки, допуснати от занаятчиите при инсталиране на резервоар за отопление на вода, е следният:

        1. кабелът от устройството е положен без заземяване или е разположен близо до горещи повърхности;
        2. инсталацията в банята е направена без заземяване, опасна е за хората, съществува риск от токов удар;
        3. нарушена е процедурата за свързване към системата за топла и студена вода;
        4. нивото не се спазва, резервоарът стои или виси неравномерно;
        5. напрежението в мрежата на потребителя е по -голямо или по -малко от посоченото в инструкциите за резервоара.

        Всяка от изброените грешки може да причини последствия. Неправилното електрическо свързване е особено опасно. Ето защо, преди да включите бойлера, е правилно да проверите отново точността на работата. Ако не са допуснати грешки, включването се допуска.

        Преди да свържете бойлера към централизираната водоснабдителна система, трябва внимателно да обмислите препоръчителната схема. Необходимо е да се вземат предвид препоръките за определяне на местоположението на устройството. Може да се постави в кухнята, банята и тоалетната, но потребителят трябва да вземе предвид нюансите на работа. Преди да свържете устройството към мрежата за първи път, трябва да се уверите, че всички елементи на системата са свързани правилно..

        Резултат

        Преди да решите кой бойлер да купите, проучете условията за използване и изберете най -икономичния вариант..
