Устройството и принципът на работа на двуконтурен газов котел

Устройството и принципът на работа на двуконтурен газов котел – конструктивни характеристики

Познаването на характеристиките на неговия дизайн ще помогне да се разбере принципът на работа на двуконтурен газов котел.

• Устройството и принципът на работа на двуконтурен газов котел – конструктивни характеристики
• Строително устройство
• Прилика с други дизайни
• Принцип на действие
• Режим на отопление
• Подаване на топла вода
• Характеристики на комбинираните топлообменници
• Устройството на двуконтурни котли
• Спецификации
• Как работи двуконтурният котел

Той включва редица агрегати, които допринасят за нагряването на охлаждащата течност и отговарят за превключването към кръга на БГВ.

Непрекъснатата работа на уреда е възможна само ако всички съставни модули работят хармонично. Обща информация за основните компоненти ще бъде достатъчна, за да се разбере принципът на работа на двуконтурен котел за отопление на газ.

Малко обща информация

Двуконтурен газов котел, чийто принцип на работа сега ще разгледаме, може да се справи с две задачи едновременно: първо, това е нагряване и поддържане на определена температура на водата за отоплителната система, и второ, нагряване на носителя за използване за домакински цели. По този начин имате не само топлина у дома, но и топла вода. Това е съществената разлика между двуконтурния котел от всеки друг. Лесно може да се заключи, че дизайнът има два високопроизводителни топлообменника, всеки от които изпълнява своя собствена функция. В допълнение, двуконтурният газов котел може да бъде с различен капацитет. Днес на пазара има модели от 12 до 35 kW. Това е напълно достатъчно за отопление на голяма стая от 350-400 квадратни метра. Производителността на повечето модели варира от 8-12 литра в минута..

Как е котел, който обслужва две вериги наведнъж

Основната разлика между двуконтурния котел и подобен с един кръг е възможността за едновременно снабдяване на помещението с отопление и топла вода. Първичният топлообменник, поради своето местоположение, загрява охлаждащата течност, така че отоплителната система в цялата стая да може да функционира пълноценно. Вторичният е отговорен за снабдяването на помещенията с топла вода в необходимия обем..

Стабилността на функционирането на принципа на работа на двуконтурния котел може да бъде осигурена само чрез пълна експлоатация и координация на работата на всеки компонент..

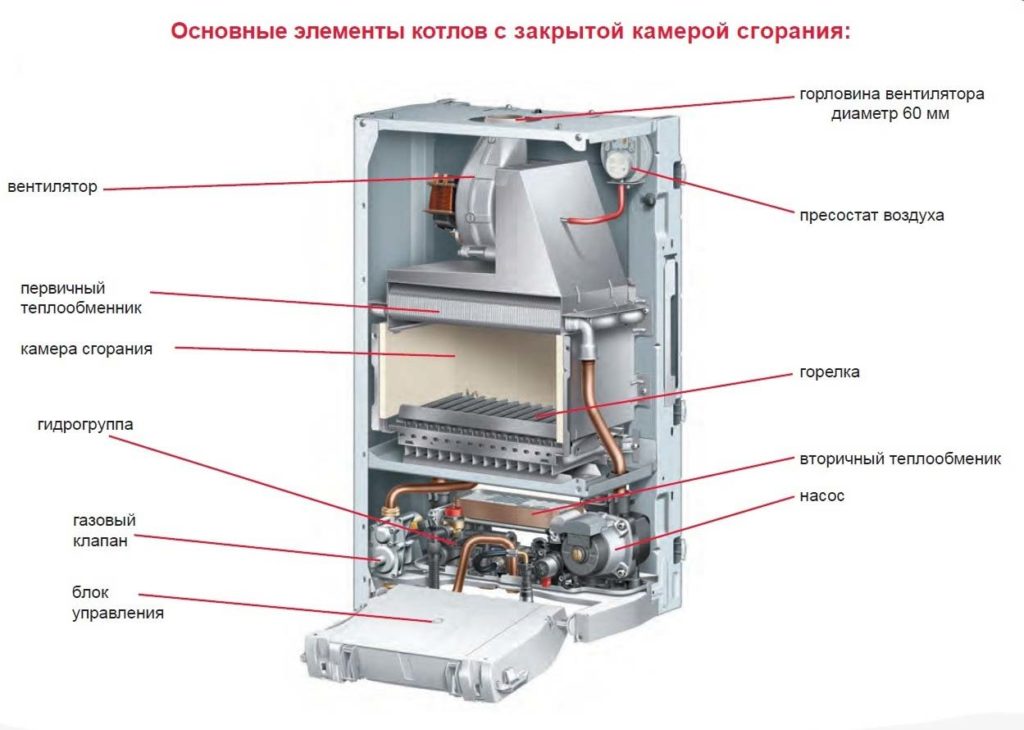

Структурно всеки котел с двойна верига включва такива елементи като:

• топлообменници в количество от две части;
• горивна камера, към която блокът на горелката е задължителен;
• защитни средства;
• контролна система.

За да се разбере точно как е подреден газов котел с двойна верига и неговия принцип на действие, всеки значим компонент на такъв дизайн трябва да бъде разгледан по-подробно..

Разлики от едноконтурни

Основната разлика между тези две устройства е, че едноконтурният котел се използва за отопление само на помещението. За да затопли водата, има специална модификация, но в момента, в който се подава водоснабдяването, котелът спира да подава топлина към водоснабдителната система.

В ежедневието това не е особено удобно, особено ако в къщата живеят много хора..

Предимства

Предимствата на двуконтурния котел са същите като разликите при едноконтурния. Дори и да има автономна отоплителна система, не всеки ще има топла вода. Следователно двуконтурният газов котел е икономично и комбинирано отопление с котел. Те са предназначени да поддържат къщата топла за дълго време..

За ваша информация! Методът за монтаж на стена на това устройство е удобен и компактен.

Прилика с други дизайни

Въпреки че дизайнът на стенен газов котел с двойна верига далеч не е простота, с по-внимателно проучване на работата на компонентите, включени в състава му, всичко се оказва не толкова страшно. Оборудването от този тип прилича на проточен газов бойлер (това е особено вярно за наличието на горелка и топлообменник). Всички останали детайли са заимствани от монтирания на стената едноконтурен котел. Значителна положителна роля играят вградените тръбопроводи, състоящи се от разширителен резервоар, циркулационна помпа и група за безопасност.

При изучаване на принципа на работа на газов двуконтурен котел е важно да се има предвид, че в никакъв случай не трябва да се допуска смесване на вода от система за захранване с топла вода с охлаждаща течност. За запълване на течността вътре в отоплителната система има отделна тръба, която е част от веригата. За приготвяне на топла вода се използва определен обем топлоносител, който се движи във вторичния топлообменник.

Режим на отопление

Работата на двуконтурен котел в режим на отопление не се различава от работата на обикновен проточен нагревател.

Първоначалното включване на горелката е придружено от достатъчно дълъг период на работа, което дава възможност да се повиши температурата в отоплителния кръг до необходимите стойности.

Когато се достигне оптималният режим, подаването на газ спира.

Ако в жилището има сензор за температура на въздуха, самата автоматизация ще следи показанията му.

Режимите на газовата горелка на двуконтурен котел могат да се превключват чрез специална метеорологична автоматизация, която следи температурата извън къщата.

Работеща горелка постепенно повишава температурата на охлаждащата течност, чието движение вътре в тръбопровода се поддържа от циркулационна помпа. Благодарение на принципа на действие на трипътния вентил в газов котел, водата може да премине вътре в основния топлообменник при нормална работа.

Отстраняването на продуктите от горенето може да се извърши спонтанно или с помощта на специален вентилатор (като правило, той е оборудван с горната част на двуконтурен апарат).

Мощност на котела

Един от ключовите моменти при избора на отоплителен котел е определянето на необходимата мощност. Ако подходим към това с пълна отговорност, е необходимо да вземем предвид топлинните загуби на всяка стая, ако говорим за апартамент или сграда като цяло, ако котелът е избран за отопление на частна къща. При изчисленията се вземат предвид материалите на стените, тяхната дебелина, площта на прозорците и вратите, степента на тяхната изолация, наличието / отсъствието на неотопляема стая отдолу / отгоре, вида на покрива и покривния материал. Географското местоположение и цял куп фактори се вземат предвид.

Такова изчисление може да бъде поръчано в специализирана организация (дори в GorGaz или бюро за проектиране), ако желаете, можете да го овладеете сами или можете да следвате пътя на най -малкото съпротивление – изчислете го въз основа на средните норми.

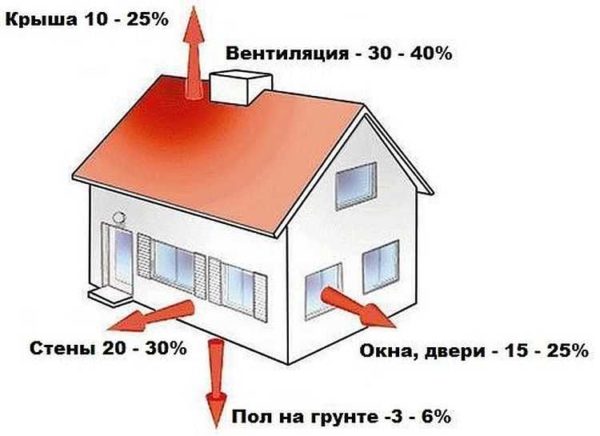

Къде отива топлината от дома

Въз основа на резултатите от всички изчисления беше изведена нормата: за отопление на 10 квадратни метра площ е необходим 1 kW отоплителна мощност. Този стандарт е подходящ за помещения с тавани от 2,5 м и стени със средна степен на топлоизолация. Ако вашата стая попада в тази категория, разделете общата площ за отопление на 10. Получавате необходимата мощност на котела. Освен това можете да направите корекции – да увеличите или намалите получената цифра, в зависимост от реалните условия. Необходимо е да се увеличи мощността на отоплителния котел в следните случаи:

• Стените са изработени от материал с висока топлопроводимост и не са изолирани. Тухла, бетон попадат в тази категория със сигурност, останалите – според обстоятелствата. Ако избирате котел за апартамент, трябва да добавите захранване, ако апартаментът е ъглов. За “вътрешните” загуби на топлина през тях не са толкова страшни.
• Прозорците са големи и не осигуряват херметичност (стари дървени рамки).
• Ако стаята има тавани по -високи от 2,7 m.
• Ако таванското помещение в частна къща не се отоплява и е слабо изолирано.
• Ако апартаментът е на първия или последния етаж.

Намалете проектната мощност, ако стените, покривът, подът са добре изолирани, върху прозорците са монтирани енергоспестяващи прозорци с двоен стъклопакет. Получената цифра ще бъде необходимата мощност на котела. Когато търсите подходящ модел, уверете се, че максималната мощност на уреда не е по -малка от вашата фигура.

Подаване на топла вода

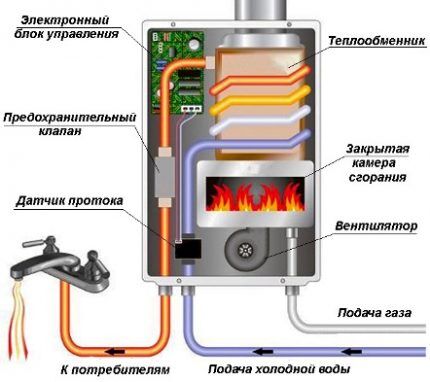

Системата за захранване с топла вода се включва само когато кранът на крана за вода се завърти директно.

Появата на поток провокира работата на трипътния вентил: по този начин се стартира отоплителната система.

Успоредно с това в газовата горелка се появява пламък, ако все още е в изключено състояние.

По правило отнема няколко секунди, преди горещата вода да излезе от крана..

Също така е важно да се разбере как двуконтурният котел загрява водата..

Както е посочено по -горе, когато е включено, отоплителната система се изключва..

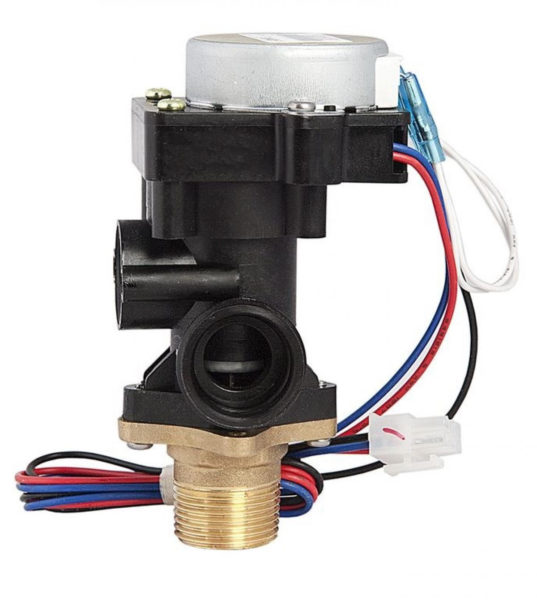

Регулирането на цялата тази процедура се извършва благодарение на трипътен вентил, който пренасочва определено количество нагрята вода към вторичния топлообменник (изобщо няма пламък на вторичния).

Входящият топлоносител започва да загрява водата, циркулираща в топлообменника.

Въпреки известната сложност на веригата поради малкия кръг на циркулация на охлаждащата течност, двуконтурните газови котли с отделни топлообменници се отличават с лекота на поддръжка и ремонт..

Характеристики на комбинираните топлообменници

Комбинираните топлообменници осигуряват на котелното оборудване следните предимства:

• Висока ефективност в системата за БГВ.
• Вътрешна простота.

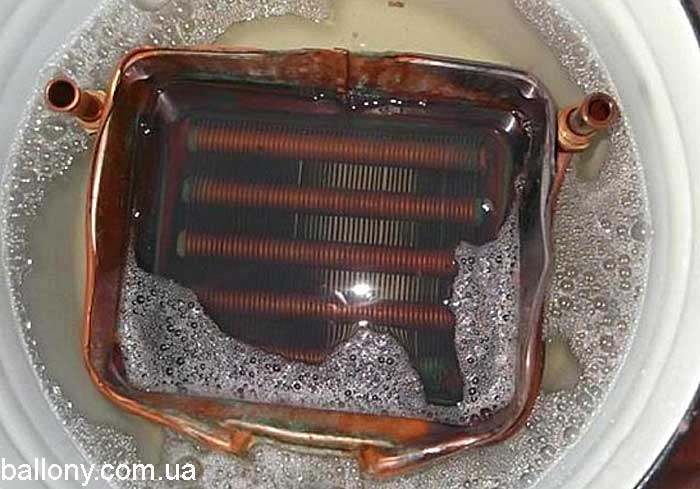

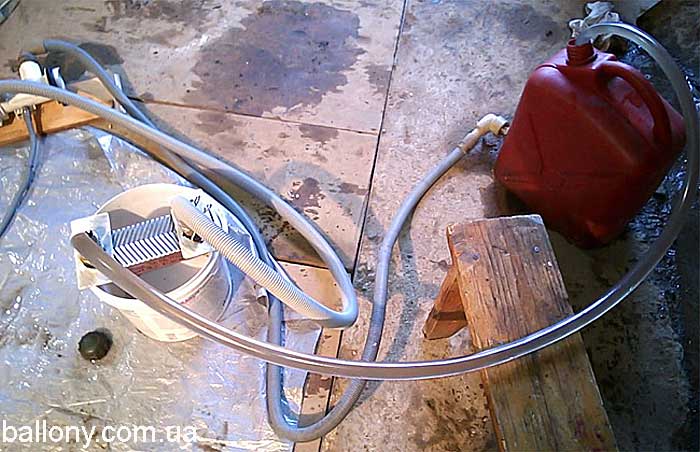

Успоредно с това се увеличава вероятността от образуване на варовик. Отделните топлообменници обаче имат повече предимства, което обяснява тяхната висока популярност. Поради сложността на дизайна се постига почти пълно изчезване на мащаба. Докато БГВ работи, циркулацията на охлаждащата течност в отоплителните тръби спира. Ако този процес се забави за дълго време, това може да доведе до нарушаване на топлинния баланс в къщата. В този случай двуколов газов котел работи, както през лятото, когато няма нужда от отопление..

След затягане на клапана, трипътният вентил се задейства, след което двуконтурният котел преминава в режим на готовност. При някои модели охладената охлаждаща течност започва да се загрява веднага. Работата на двуконтурен котел само за отопление ще продължи до следващото отваряне на крана. Нивото на производителност на отделните модификации може да достигне 15-17 л / мин: това се влияе пряко от мощността на котелното оборудване.

Материал на топлообменника

Изборът на двуконтурен газов котел може да бъде повлиян и от материала, от който е направен топлообменникът. Това може да бъде:

• Неръждаема стомана. Не е лош вариант по отношение на издръжливостта, но има доста нисък топлопренос, което намалява ефективността на котела. Цената на такъв топлообменник обаче е висока..
• Cink стомана. Това е най-евтиният тип топлообменник, но и най-краткотрайният..
• Мед. Отличен вариант за пренос на топлина (котлите имат висока ефективност) и издръжливост, но цената е висока. Но това не плаши никого – надхвърля възможността да плащате по -малко за газ по време на работа. Поради тази причина повечето добри двуконтурни газови котли са оборудвани с меден топлообменник..

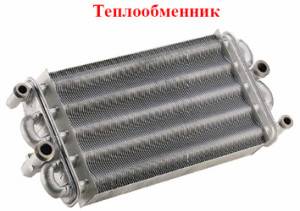

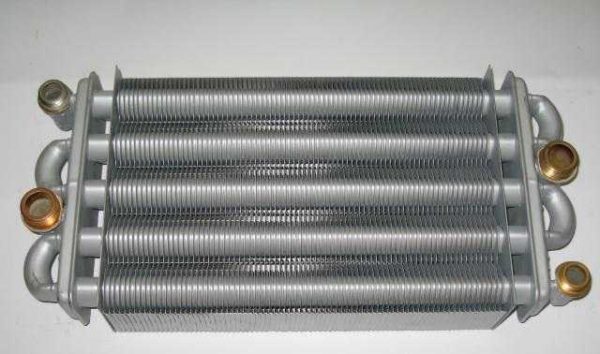

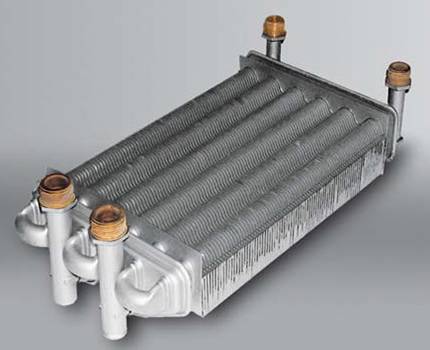

  Ето как изглежда първичният топлообменник в газови котли на стена.

Не е толкова трудно да се избере двуконтурен газов котел за този параметър. Медът изглежда е най -добрият вариант. Не без недостатъци – висока химическа активност и ниска точка на топене – но те отдавна са научени да компенсират. Автоматизацията на котела контролира, че няма прегряване. Химичната активност се неутрализира чрез използване на химически неутрални материали в отоплителната система – с помощта на полимерни тръби – полипропилен или омрежен полиетилен.

Стоманена версия на топлообменника

Най -евтиният и в резултат на това най -търсеният материал за топлообменник е стоманата. Поради това той се използва активно от местните производители, за да намали цената на крайния продукт. За разлика от чугуна, крехкостта е необичайна за него..

В сравнение с чугуна, стоманата е много по -лека, но в сравнение с медта, тя значително надвишава теглото си и прави конструкцията на котела по -тежка..

Стоманеният топлообменник се нагрява и охлажда бързо. Освен удобство, това води и до негативни последици – „умората“ на метала става причина за повреда. Недостатъкът на стоманата също е податливост на корозия..

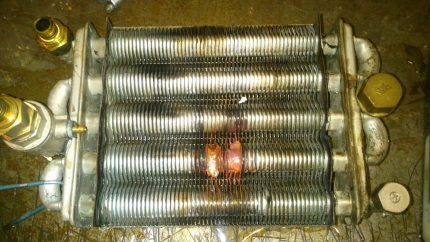

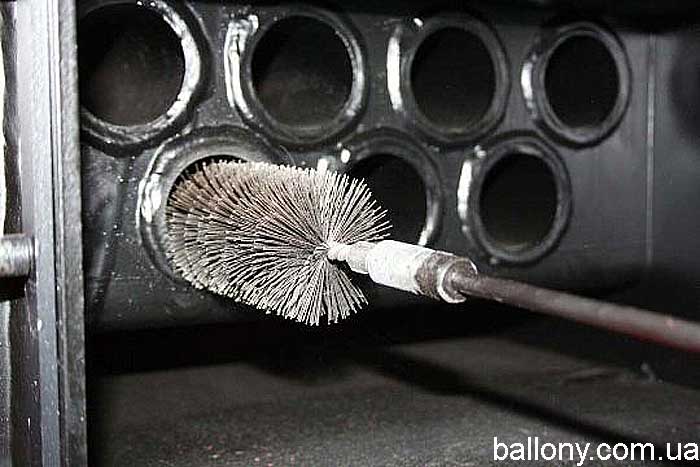

По време на работа както вътрешната, така и външната страна на стоманения топлообменник са изложени на корозия. С течение на времето това води до унищожаването му.

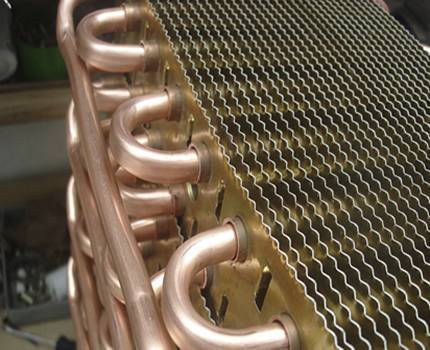

Топлообменник от меден тип

Материалът има много положителни свойства – устойчивост на корозия, малък обем, ниска инерция. Поради своята компактност и ниско тегло, медта се използва активно за производството на леки стенни котли..

Устойчивостта на корозия е едно от основните качества на отоплителното оборудване, което е предназначено за отопление на обслужваща вода

Мнението за крехкостта на медни топлообменници отдавна е отречено от производителите на модерно отоплително оборудване – при тях мощността на горелката се намалява с 30%, което намалява топлинния ефект върху метала и има добър ефект върху продължителността на работа.

Чугунени котли

Основното качество на чугуна, което трябва да се отбележи, е инерцията. Материалът се нагрява за дълго време и се охлажда за дълго време, което увеличава ефективността на топлообмена.

Такава инерция може да се счита както за положително качество, така и за отрицателно – в случай на рязко затопляне на улицата, котелът ще поддържа висока температура в отоплителната система за дълго време..

Чугуненият котел тежи два пъти повече от стоманения, поради което конструкцията на котела е направена секционна, така че е удобна за доставка, монтаж и ремонт

Чугунът е подложен на суха и мокра корозия. Последното допринася за появата на ръжда, но поради дебелите стени процесът на корозия се разтяга за дълго време.

Недостатъците на чугунените котли включват крехкостта на материала, която се проявява в резултат на неправилна работа – падане на температурата, механични повреди по време на транспортиране и монтаж.

Настроики

Когато планирате отопление на частна къща, трябва да обърнете внимание на следните характеристики на отоплителните системи:

• Мощност. Изчислява се, като се вземат предвид топлинните загуби на сградата и обема на въздуха.

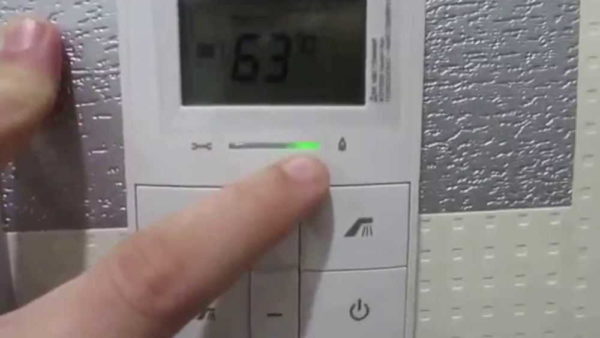

• Възможност за регулиране на температурата. Газовите двуконтурни котли могат да поддържат температурата на охлаждащата течност в точно определени граници.
• Енергийна независимост. Недостатъкът на двуконтурните котли е тяхната зависимост от електричеството. Работата на блока за управление, сензорите и помпата изисква свързване на ток с определени параметри. Автономните системи за захранване са в състояние да изравнят този минус: блокове за непрекъснато захранване, слънчеви панели, автономни генератори с двигатели с вътрешно горене.

Спецификации

Котлите се класифицират според вида на консумираното гориво. Това може да бъде или бутан, или метан. И двата елемента изгарят добре и генерират топлина. Има разлика и в консумацията на енергия. Различните видове с еднакво производство на топлина се различават по консумация на газ.

Котлите се различават по капацитет на вентилация. Някои имат достатъчно естествена вентилация, други се нуждаят от специално устройство. Има и резервен колектор, в който топлата вода вече се нагрява и в точното време се движи през тръбите, а класическата, всъщност, я загрява до желаната температура.

Принцип на действие и специфичност

Много собственици на газово оборудване дори не се замислят как наистина работи двуконтурен газов котел. Те погрешно смятат, че нагряването на водата и отоплителния кръг се случва едновременно. Всъщност всичко не изглежда толкова розово..

Двуконтурният газов котел не може да работи едновременно в два режима, осигурявайки работата на системите за отопление и топла вода. Това се потвърждава от наличието на трипътен вентил в устройството му

В нормален режим котелът работи постоянно само за загряване на охлаждащата течност, циркулираща в системата. В този случай честотата на включване и интензивността на изгаряне на пламъка се контролират от температурен сензор. Едновременно с горелката се стартира и циркулационната помпа, ако действието на отоплителната система не се основава на естествената циркулация на топлоносителя.

Пространството в долната част на стенен котел е предназначено за подаване на газ, свързване на студена вода, както и изходи на системата за БГВ и отоплителния кръг

Всъщност, когато температурата на охлаждащата течност достигне предварително определена стойност, сензорът изпраща сигнал за намаляване на активността на горелката. Докато температурата спадне до зададената стойност, котелът ще бъде в пасивен режим. След това отново се изпраща команда от автоматичния сензор за активиране на вентила за подаване на гориво.

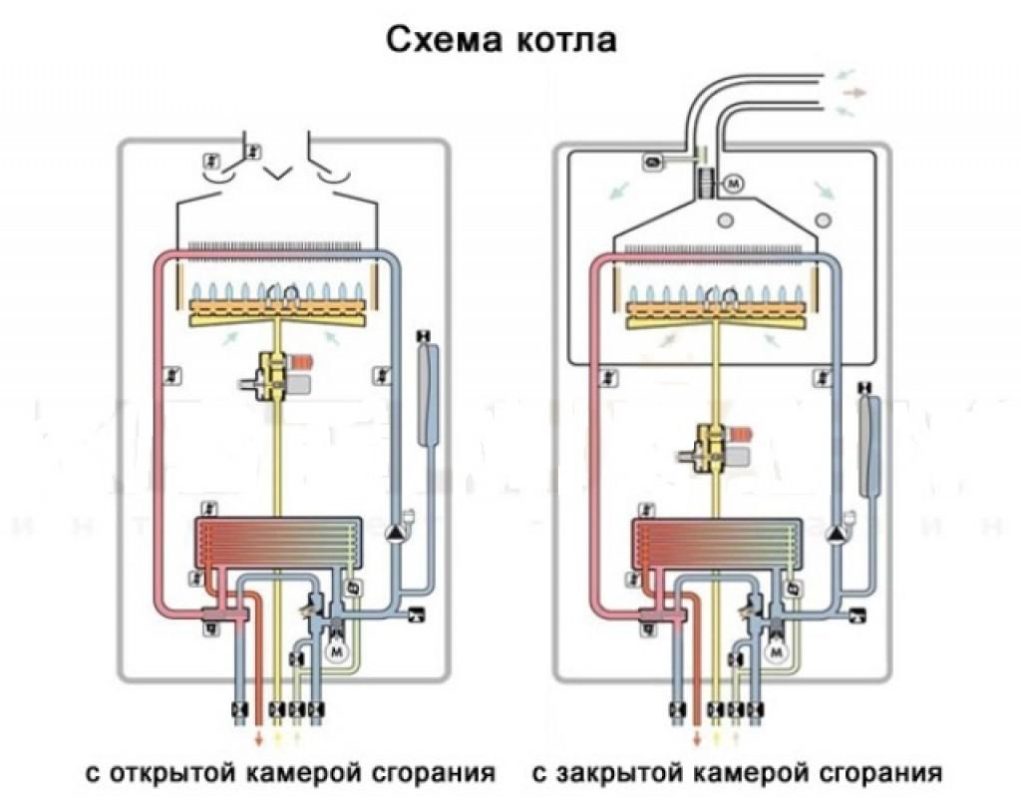

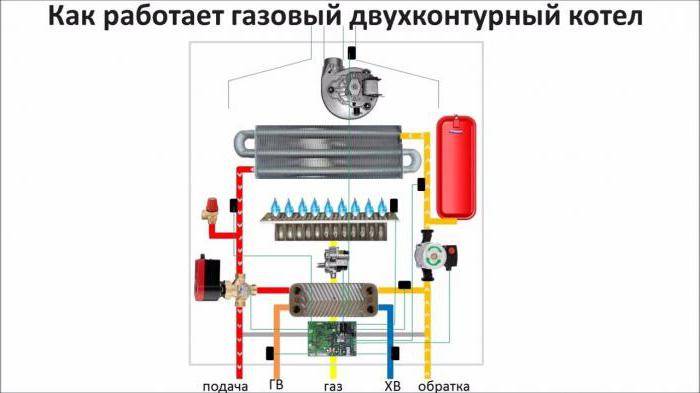

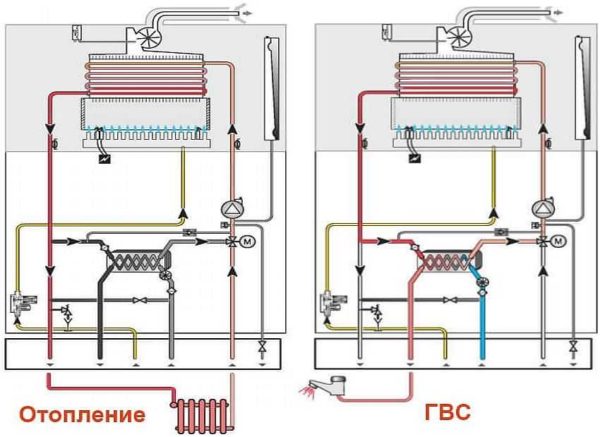

Схема на работа на двуконтурен котел

Наличието на система за БГВ леко усложнява работата на двуконтурен газов котел. Топлинният носител, загрят от горелката, движещ се по топлообменника, осигурява нагряване на пластинчатия топлообменник, през който водата тече от водоснабдяването.

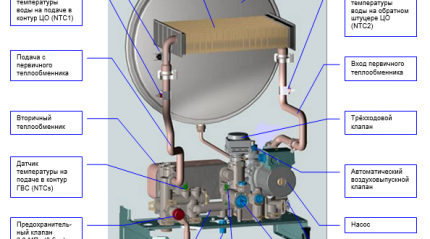

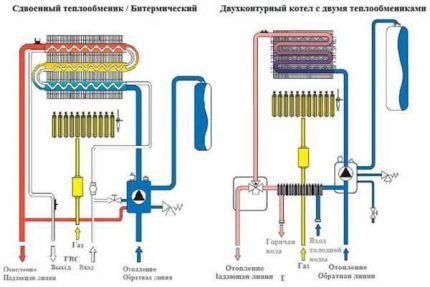

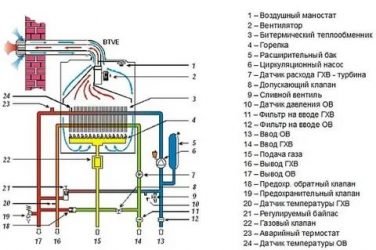

Структурна схема на двуконтурен газов котел с битермични и два конвенционални топлообменника. При първия вариант няма нужда да използвате два топлообменника

Едновременното използване на двуконтурен модел в режим на отопление и топла вода е невъзможно. Когато кранът за подаване на топла вода е активиран, трипътен термостатичен вентил спира циркулацията на охлаждащата течност през отоплителните линии. Котелът преминава в режим на придвижване на вода по веригата с пластинен топлообменник, който загрява водата за битови нужди.

При значителна консумация на топла вода за дълго време работата на котела с фокус върху отоплението може да бъде парализирана. Проблемът може да бъде решен по два начина – да се предвиди инсталирането на по -мощно отоплително устройство или да се включи котел за непряко отопление в подредбата.

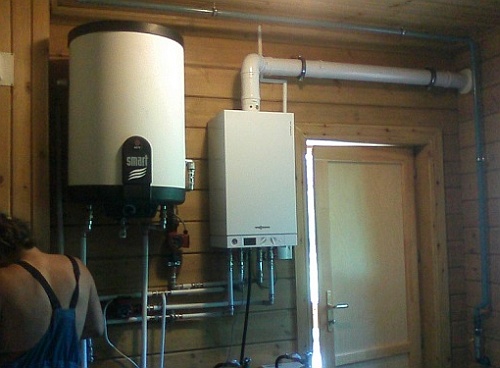

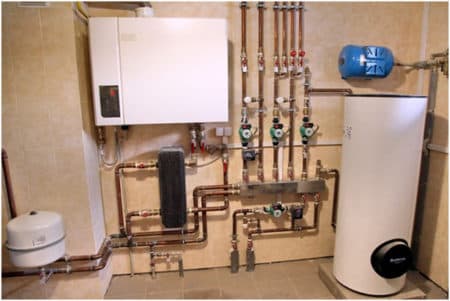

С активното използване на системата за БГВ е възможно да се монтира двуконтурен котел с вграден котел. В този случай разходът на гориво се увеличава леко поради факта, че в паузата между циклите на отоплителната система енергията на горелката се използва за поддържане на температурата на водата в допълнителния газов бойлер.

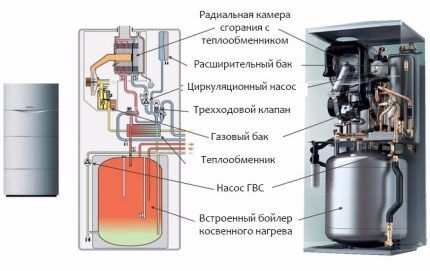

Определено количество топла вода във вградения бойлер позволява използването на системата за БГВ без изключване на отоплителния кръг. В резултат на това и двете системи работят последователно, докато няма фактор на прегряване на течността и животът на топлообменника се удължава..

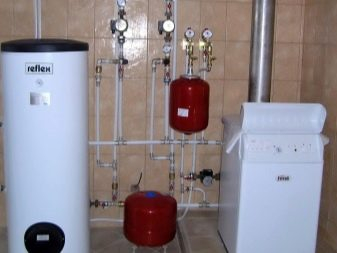

Котел с вграден стандартен котел не само осигурява достатъчен резервен обем топла вода, но също така помага да се избегне продължително спиране на отоплителния кръг

Вграденият стандартен котел ви позволява по всяко време да получите топла вода с необходимата температура, чието захранване се осигурява в автоматичен режим. Докато проточната система за БГВ отнема няколко минути, за да загрее водата до желаната температура.

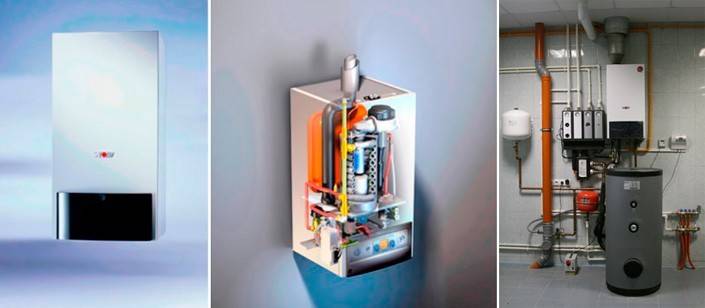

Видове изпълнение на газови котли за два контура

Особеностите на работата на газовото оборудване се определят до голяма степен от версията на нагревателя. Съвременните котли се предлагат в два форм-фактора-подови и монтирани на стена.

Когато избирате опция за дизайн, трябва да се съсредоточите върху размера на отопляемата площ, активността при използване на системата за топла вода. Трябва да разберете, че стенните котли са по-компактни, но в същото време имат много по-малка мощност..

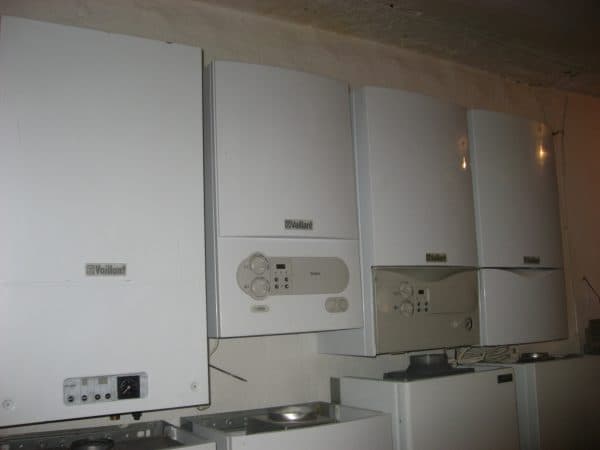

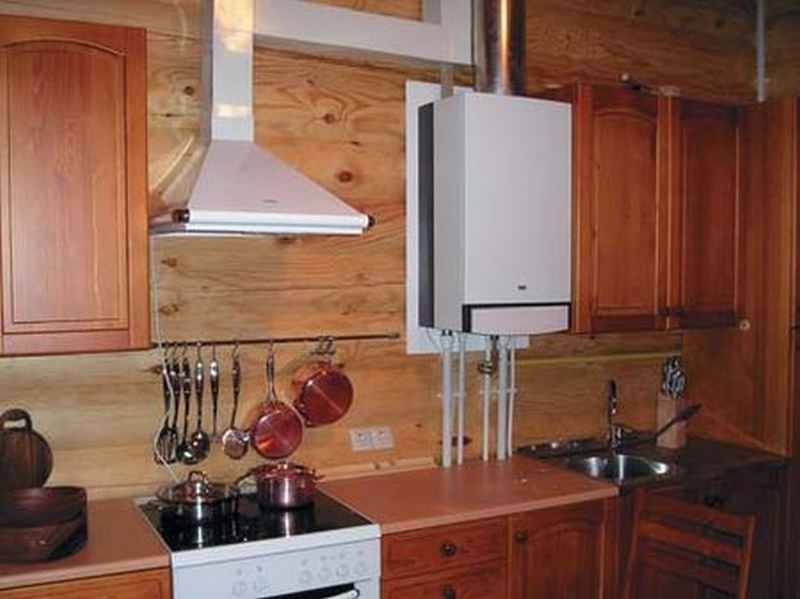

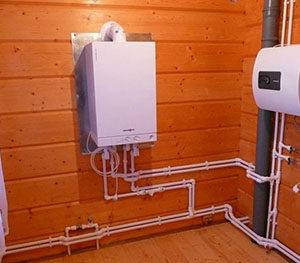

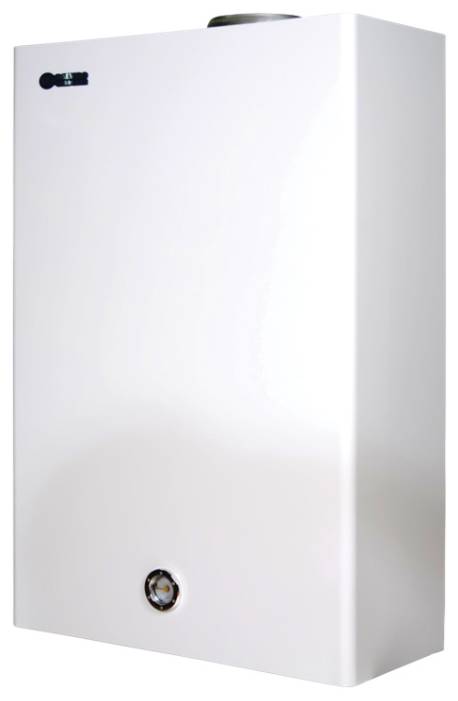

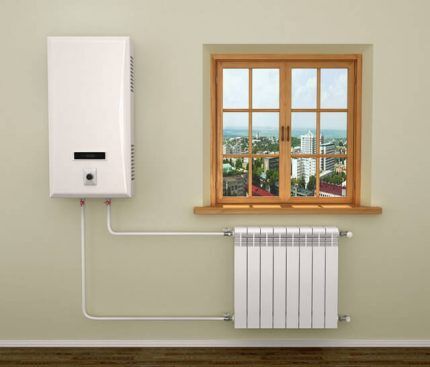

Стенният газов котел с двуконтурен тип се отличава със своите компактни размери и модерен дизайн, но е ефективен само при отопление на помещения с малка площ с умерена консумация на топла вода

Изборът на стенен котел с двоен контур може да бъде оправдан, ако отопляемата площ не надвишава 200 м2, а общата производителност на системата за БГВ е не повече от 14 л / мин..

Въпреки че малките размери на стенния котел изглеждат предимство, всъщност те крият много недостатъци. Компактността се постига чрез използването на по -тънки топлообменни тръби. Освен че имат по -кратък живот, е по -вероятно да се запушат..

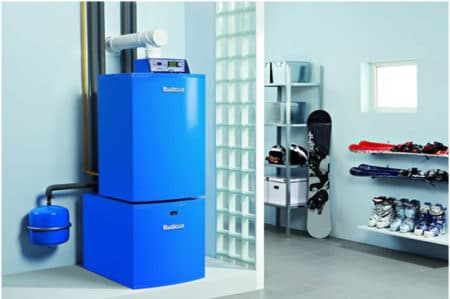

В подови инсталации се използват по-масивни и надеждни топлообменници от чугун. Това не само увеличава степента на надеждност на нагревателя, но и удължава експлоатационния му живот..

Предимства и недостатъци на устройства с двойна верига

Предимствата на двуконтурния отоплителен уред са следните:

• Икономичен разход на гориво. Посоката за сравнение е използването на двуконтурен котел или едноконтурен с котел с непряко отопление..
• Компактни размери. По-голямата част от двуконтурните котли са монтирани на стената отоплителни устройства. Те са лесни за поставяне както в помощни помещения, така и в малка кухня..
• Универсалност. Няма нужда да купувате допълнително оборудване и да решавате проблеми със съвместимостта му с котела.

В едно устройство проточен бойлер, нагревател и циркулационна помпа вече са успешно комбинирани в единна автоматизирана система..

Очевидно, наред с предимствата, има и недостатъци:

• Невъзможност за едновременна работа на отоплението и кръга на БГВ. В тази връзка значителната консумация на топла вода може да доведе до намаляване на температурата в къщата..
• Ограничения на мощността на монтирани на стена модели. Компактните стенни котли, поради минималния размер на горелката, не могат да осигурят необходимия температурен режим при максимална височина. Подобен недостатък се наблюдава, когато водоприемните точки са разположени дистанционно..
• Чувствителност към качеството на водата. Вторичният пластинен топлообменник е взискателен към качеството на консумираната вода. Наличието на примеси става причина за използването на средства за намаляване на твърдостта му и за почистване на охлаждащата течност.

Друг критерий за оценка на двуконтурен котел е неговата цена. Цената на двуконтурния нагревател е по-висока от цената на едноконтурния аналог.

Ако обаче вземем предвид наличието на система за захранване с топла вода и начини за решаване на проблема в случай на инсталиране на едноконтурен котел, тогава когато непрякото отопление е включено в схемата за сглобяване на котела, цената на двойния веригата ще бъде по -ниска.

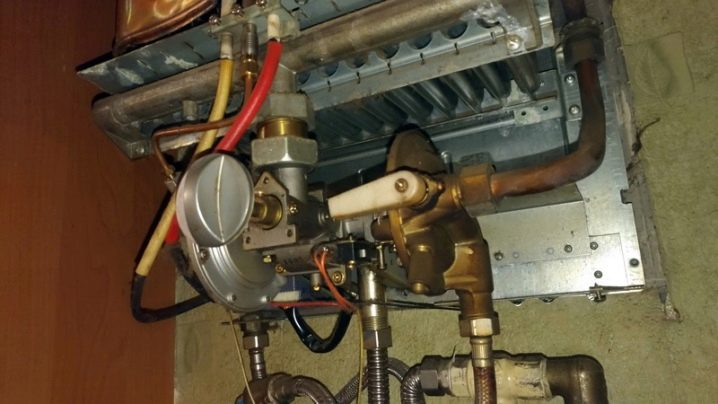

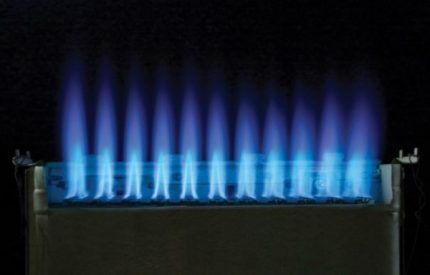

Газови горелки като част от двуконтурен котел

Горелката на газов котел е отговорна за получаване на необходимото количество топлина, което може да осигури правилната работа на отоплителната система във всяка стая на отопляемия обект. Също така водата се нагрява до необходимата температура и се подава в правилния обем, когато е гореща. Топлинна енергия може да бъде получена чрез изгаряне на подходящи обеми гориво. За това горелката се поставя в горивната камера, където освен газ се впръсква и въздух, което спомага за поддържането на пламъка..

В зависимост от избрания режим горелките могат условно да бъдат разделени на едностепенни, многостепенни и симулирани. В първата версия оборудването работи само в два режима – “старт” и “стоп”, е високо икономично, евтино и има прост дизайн. Двуетажните горелки могат да работят на пълна или частична мощност. Неговите предимства могат да бъдат напълно оценени, като се започне от пролетта, когато няма нужда от отопление и следователно няма смисъл да се работи с устройството с пълен капацитет. Модулиращата горелка се счита за най -скъпата, с нейна помощ можете да регулирате и регулирате мощността на котела. Последното е икономично и издържа доста дълго време..

Конструктивно горелките са отворени и затворени. В първия случай въздухът, без който пълното изгаряне на гориво е невъзможно, се подава от помещението, където се намира котелът. Такава система е оборудвана с комин, с негова помощ се осигурява естествена тяга..

Котлите за атмосферно отопление са оборудвани с конвенционална метална тръба, докато моделите с турбокомпресор са оборудвани с коаксиален комин. Те могат да бъдат инсталирани вертикално, но често са разположени под ъгъл – тази опция е свързана с общ вал, през който димът и продуктите от горенето се отстраняват напълно.

Специално внимание трябва да се обърне на моделите на газови котли с турбокомпресор, в които са монтирани горивни камери от затворен тип. Кислородът навлиза в тях принудително и затова те се считат за по -надеждни и не представляват никаква опасност в процеса на работа, което ги прави търсени в жилищни помещения. В допълнение към комина, те се нуждаят от специален канал – през него кислородът ще се доставя в камерата.

За турбо котлите са необходими коаксиални тръби, за да се отстрани димът и да се поеме чист въздух от улицата. В някои модели има два такива елемента, освен това те са оборудвани с тръба за подаване на въздух.

Всички горепосочени модели задължително са оборудвани с вентилатори, които насърчават пушенето, както и с автоматизация и многостепенна система за защита..

Какви са топлообменниците на газовите котли

Топлообменникът в газов котел е отговорен за получаването на топлина, за да я прехвърли по -късно във вода. Ако говорим за двуконтурен котел и неговия принцип на работа, тогава има първичен и вторичен топлообменник. Първият е разположен над горелката и е представен от тръба с ребра, извита змия. Водата, загрята до необходимата температура в топлообменника, се премества в трипътния вентил, след което влиза в отоплителната система. Вторичният топлообменник е представен от цяла система от плочи, извити от вълни, всички те са обединени в един блок, върху който също са разположени 4 дупки. Чрез 2 от тях се извършва водният поток, още 2 са отговорни за движението на охлаждащата течност, която се подава към отоплителния кръг.

Системата от два топлообменника се нарича двойна. На пазара има отоплителни устройства, които използват битермален топлообменник. Характеризира се със сложна конфигурация. За неговото производство се използва мед, самият елемент е представен от тръби, разположени една в друга: топлоносителят се движи по външния, вътрешният служи за движението на водата, с помощта на който се осигурява подаването на топла вода.

Газовите котли, оборудвани с такива топлообменници, са трудни за работа, като последните се отстраняват трудно. Такива отоплителни устройства обаче са търсени, тъй като са малки по размер и загряват водата много бързо..

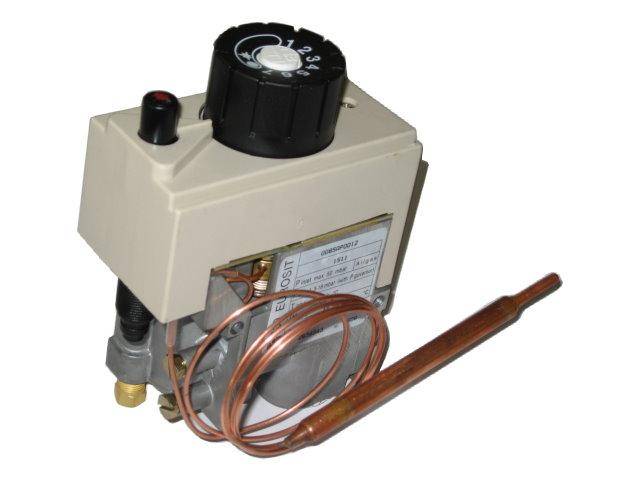

Как се контролира котелът

За да се осигури стабилна и безопасна работа на такова отоплително оборудване, е по -добре да изберете автоматизация. Той контролира температурата на водата в отделните компоненти, поддържа температурата на охлаждащата течност на правилното ниво и отговаря за компетентния принцип на работа на двуконтурния котел. В случай на потенциално опасни ситуации, котелът автоматично се изключва – подобно проявление се показва, ако:

• намаляване на налягането в газовата система;
• максимално нагряване на охлаждащата течност;
• липса на сцепление.

В тези газови котли, които са на пазара днес, се използва главно „интелигентно“ управление, чийто софтуер ви позволява да изберете един от наличните режими на работа.

Котли с проточен нагревател и вграден бойлер за съхранение

Уредът е проектиран по такъв начин, че вторичният нагревател за битова гореща вода работи в паузите между нагряването на отоплителната среда и топлата вода се натрупва в котела. Тоест, когато топлоносителят достигне зададената температура, горелката не се изключва, а работи за загряване на вода за захранване с топла вода. В този случай трипътният вентил превключва потока на топлоносителя, както при конвенционален проточен нагревател. И двата кръга работят последователно в оптимален режим, а нагрятата вода от котела незабавно се подава към потребителите. От изброените три вида инсталации, това е най-икономичният двуконтурен котел..

Зададената температура на охлаждащата течност и водата в резервоара за съхранение се поддържа от автоматично устройство, което може да се програмира за следващите 7 дни. Тогава уредът ще подготви топла вода за необходимата температура в определеното време. Недостатъкът на такива газови котли е високата цена, това е оправдано от повишения комфорт по време на работа и ефективност..

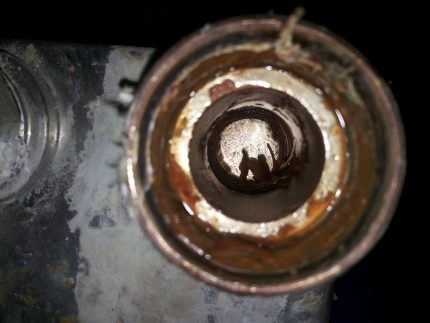

Общ недостатък за всички двуконтурни агрегати е податливостта на топлообменниците към утаяване върху работните повърхности на котлен камък.

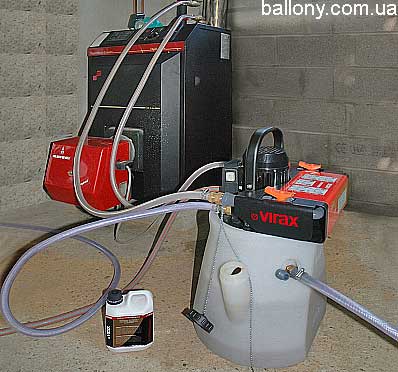

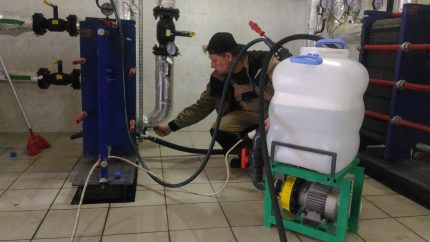

За дългосрочна експлоатация на двуконтурни газови котли е силно препоръчително да се организира пречистването на студена вода, отиваща към водоснабдяването с гореща вода, и доизграждането на отоплителната система.

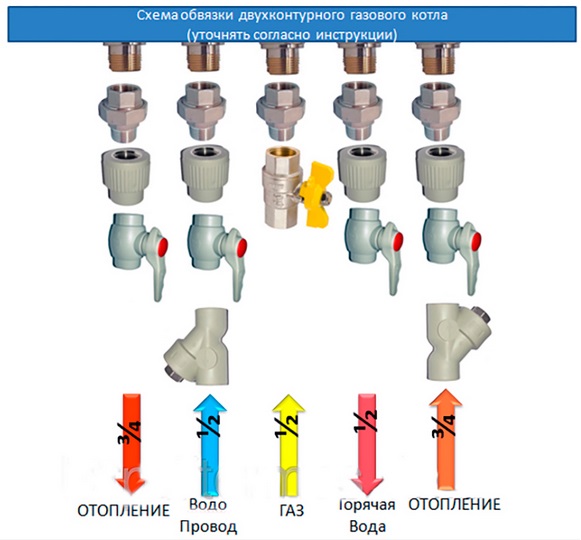

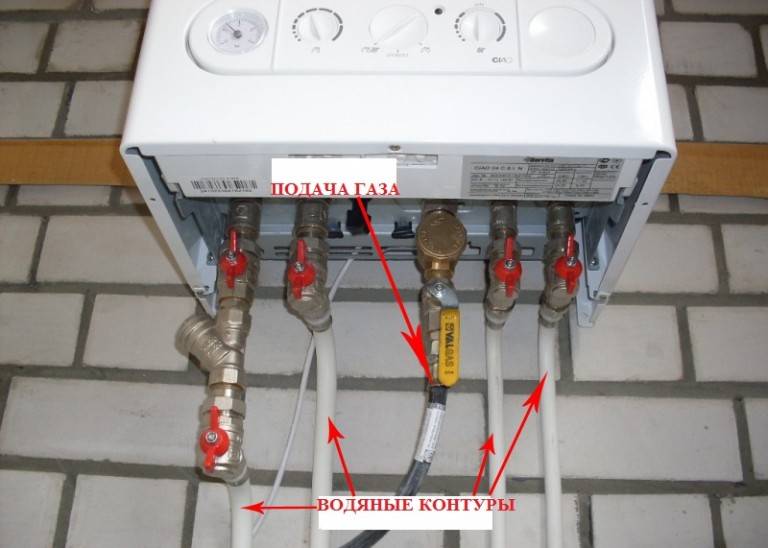

За тази цел филтрите за филтри – колектори за кал трябва да бъдат инсталирани на входа на блока за студена вода и охлаждаща течност от връщащия тръбопровод. Ето защо, преди да свържете двуконтурен газов котел, трябва да закупите следния комплект:

• 2 мрежести филтъра;
• 4 сферични крана за вода;
• 1 сферичен вентил за газ;
• 5 връзки на съединителна гайка (американски);
• 2 завоя 90º.

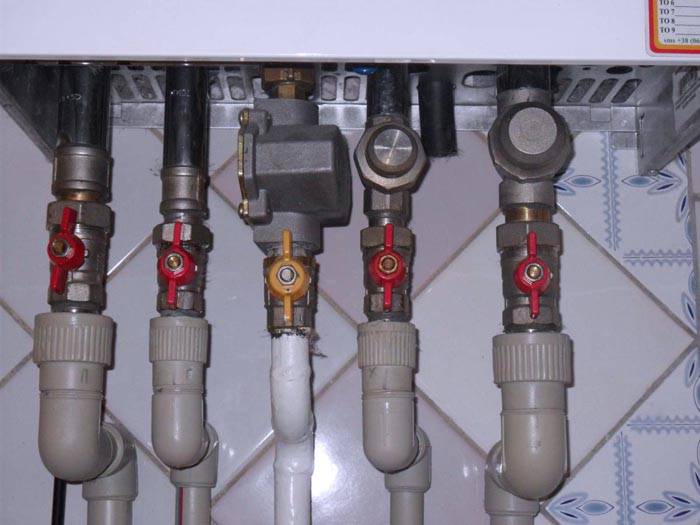

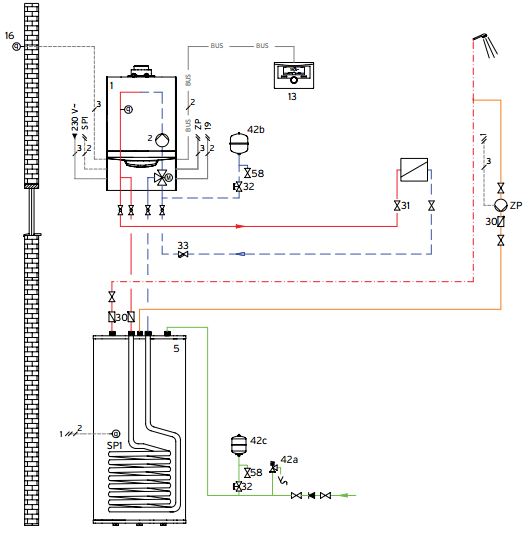

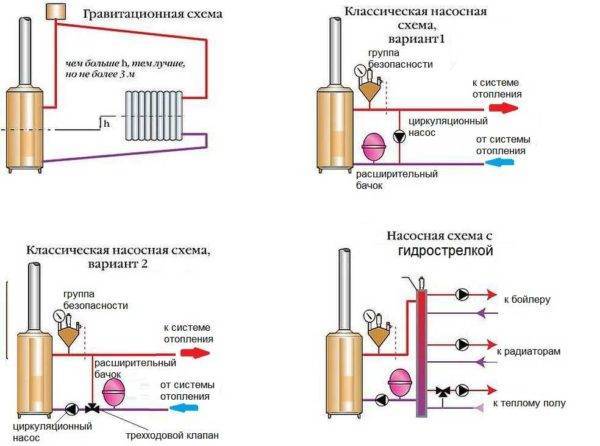

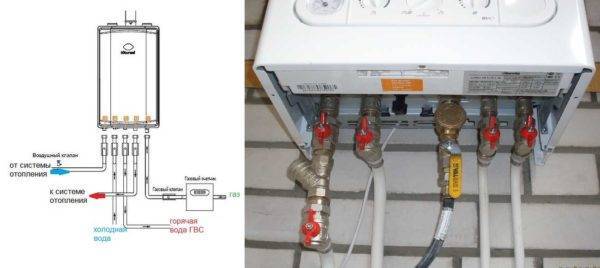

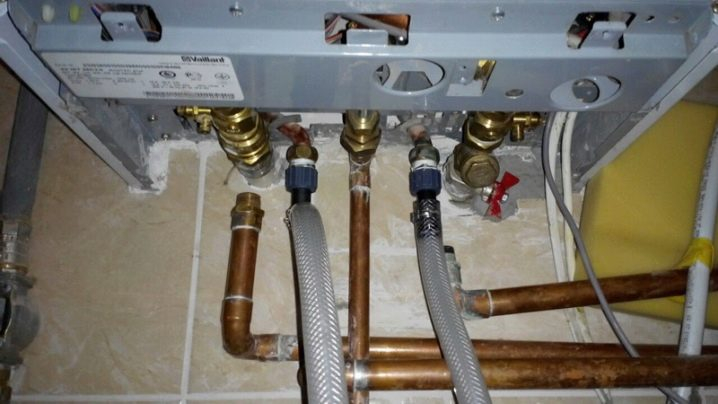

Типична схема, според която двуколов газов котел е свързан към отоплителната система, газопровода и водоснабдяването, е представена по-долу. Наборът от елементи в него е посочен схематично, правилният начин за инсталиране на шахтата е в хоризонтално положение, с винтова тапа надолу. Когато е инсталиран вертикално, филтърът няма да изпълнява своята функция.

Летливи и нелетливи котли

Принципът на работа на двуконтурен газов котел от летлив тип практически не се различава от енергонезависимите котли. Те функционират благодарение на компонентите, които работят на електричество. Това е циркулационна помпа, автоматизация (пълен контрол на роботите на агрегата), вентилатор за отстраняване на продуктите от горенето. При работата на летливи блокове с двойна верига има такива недостатъци:

• такова оборудване е чувствително към спадове на напрежението в мрежата, така че трябва допълнително да закупите стабилизатор на напрежение;
• ако има неизправности на електропровода и няма да има светлина, тогава котелът няма да работи. В този случай трябва да получите генератор или непрекъснато захранване..

При енергонезависимите модели котли охлаждащата течност циркулира по естествен начин, съгласно принципа на конвекцията. За нормалната работа на такъв агрегат тръбите в отоплителната система трябва да са с по -голям диаметър. И също в този случай разширителният резервоар трябва да е отворен. Също така, за добра циркулация, тръбопроводът на отоплителната система е проектиран под ъгъл. Системата за отстраняване на продуктите от горенето работи на принципа на естествената тяга. За целта е инсталиран комин, който трябва да бъде висок поне 4 метра..

Нелетните уреди се нуждаят от постоянен приток на въздух, тъй като са оборудвани с отворена горивна камера. Това означава, че помещението трябва редовно да се проветрява. Но разбира се, безспорното предимство на този двуколов котел е, че липсата на електричество не влияе по никакъв начин на неговата работа..

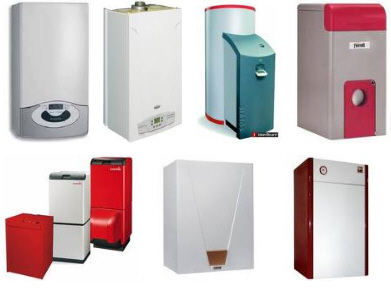

Видове котелно оборудване

Съвременното котелно оборудване е представено в голям асортимент. Тя има не само различни производители, но и значителни дизайнерски и функционални разлики. Ако вземем предвид газовите уреди, те са такива

Освен това всеки от видовете съдържа различни модели. В зависимост от конструктивните характеристики, те могат да бъдат:

Ако първите се използват изключително за отопление на помещения, тогава функционалността на втория позволява приготвянето на топла вода в необходимото количество. Освен това тази способност по никакъв начин не влияе върху отоплението на помещението..

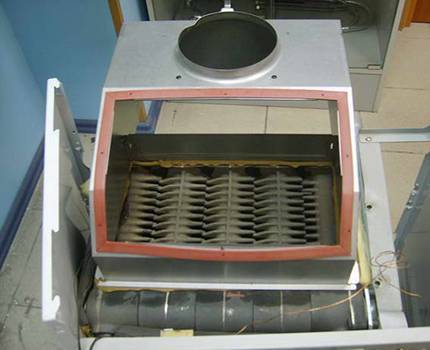

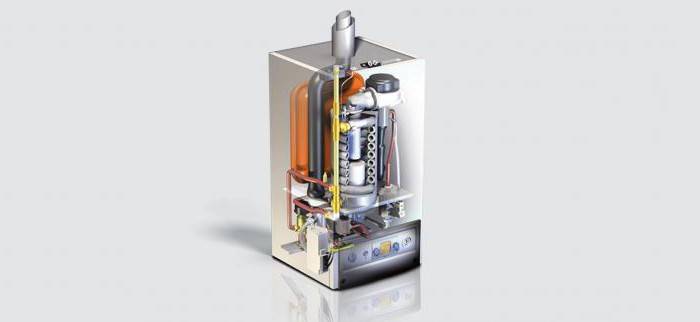

Устройството на газовия апарат

Всички отоплителни котли имат еднакви основни компоненти и се различават, като правило, в детайли. Ако разгледаме техните чертежи, всички те се състоят от топлоизолиран корпус, вътре в който има:

Що се отнася до горелката, нейната форма и дизайн са различни за устройства, работещи с различни видове гориво. Например в газовите модели това е камера, в която горивото се изгаря с отделянето на топлина и окислителни продукти.

Основната му функция е да генерира енергията, необходима за загряване на топлоносителя.Над горелката има топлообменник – това е контейнер с топлоносителя..

Продуктите на горене, издигащи се по стените му, прехвърлят топлина във вода, която след това се разпределя през тръбите на отоплителната система. В този случай охладените продукти на горенето навлизат в комина и се отстраняват навън..

В зависимост от конструктивните характеристики на устройството за пренос на топлина, устройствата се разграничават:

• с двойно (плоча)
• с битермичен

Нека разгледаме характеристиките на всеки от тях. Двойният топлообменник се състои от два. Едната е за отоплителния кръг, състои се от медни тръби и плочи, чиято повърхност е покрита със специален защитен слой, който предпазва от корозия. Основната му функция е да предава топлина.

Вторият подготвя БГВ. Състои се от плочи, те пренасят топлината към нагрятата среда. За дизайна си той получава името – табела.

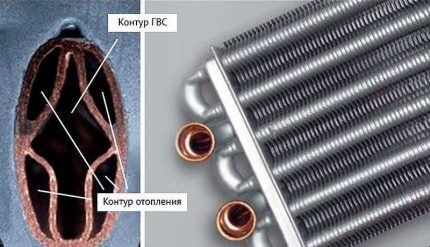

Битермално устройство за пренос на топлина е тръба в тръба. Освен това вътрешната му част се използва за приготвяне на топла вода, а външната – за отопление на помещението..

Възможността за запалване също играе значителна роля за газовите уреди. Това устройство е отговорно за изгарянето на гориво. Запалването може да бъде от два вида:

В този случай е необходимо да се вземе предвид потокът на въздух в горивната камера. Има няколко варианта. За открит въздух се подава от стаята. В затворени клетки може да се използва както естествена, така и принудителна вентилация.

От устройствата, които задължително се използват в повечето газови уреди, остава да се помисли за автоматизация. Той контролира работата на всички блокове на устройството и в най -новите модели се изпълнява на микропроцесорни системи. Това ви позволява да контролирате работата на устройството, като зададете необходимата програма, всичко останало се извършва автоматично.

Печелившо и удобно

След като разгледахме принципа на работа и устройството на двуконтурни газови котли, можем да направим заключение относно тяхното приложение:

1. първо, те ви позволяват да спестите пари и да избегнете закупуването на оборудване за отопление на вода
2. второ, дори ако вторичната верига се повреди, те могат да работят в режим на отопление, което им позволява да се използват в студения сезон
3. трето, подмяната на тази верига ще струва по -малко от ремонта на подобна битермална единица.

Следователно използването на двуконтурен газов котел е не само удобно по отношение на неговата функционалност, но и полезно.

Предимства и недостатъци

Предимствата на двуконтурните системи включват следното:

1. Ефективност на горивото. Тъй като конкурент на двуконтурната верига обикновено е комбинацията “едноконтурен котел + BCS”, потреблението на природен газ ще бъде по-високо във втория случай..
2. Компактни размери. Като се има предвид, че лъвският дял на двуконтурни котли се използва в стенен дизайн, се оказва, че такива системи могат да бъдат разположени не само в задните стаи на частни къщи, но и в обикновени кухни на малки апартаменти, където могат да вземат освободете място не повече от кухненски шкаф.
3. Готово решение. В случай на двуконтурен котел, няма нужда да купувате допълнително оборудване и да мислите за неговата съвместимост. Нагревател, проточен бойлер и циркулационна помпа вече са комбинирани в едно устройство. И всичко е автоматизирано!

Въпреки това, няма идеални котли, има и недостатъци:

1. Невъзможност за едновременна работа на две вериги. Когато горещата вода е включена, отоплителната система е блокирана от вентил. Следователно, голяма консумация на топла вода може да доведе до спад в стайната температура..
2. Стенните котли, особено компактните с малка горелка, не винаги могат да загряват водата до необходимата температура, като същевременно поддържат силна глава. Температурата в различните точки на изтегляне може да се различава – колкото по -далеч е крана от котела, толкова по -студена ще бъде водата при едновременно отваряне във всички точки.
3. Вторичната ламелна верига е доста чувствителна към качеството на течащата вода. Това изисква или редовно почистване с химикали, или инсталиране на специален омекотител за твърда вода..

Въпросът за разходите умишлено се разглежда отделно, тъй като това е както минус, така и плюс. Цената на всеки двуконтурен котел винаги ще бъде по-висока от едноконтурната. Но ако го сравним с котел, към който е свързан котел за непряко отопление, тогава двуконтурният ще излезе вече по-евтин.

Цена

Пазарът на двуконтурни газови котли е много обширен, но тук има и ключови играчи, чиито продукти са добре известни и се доверяват..

Търговската марка Ferroli е широко разпространена сред италианските производители. Средният модел Fortuna Pro в Русия струва от 23 до 30 хиляди рубли, в зависимост от капацитета и дистрибутора в региона.

Германските котли Vaillant се радват на заслужена популярност сред потребителите

Фабрики като Vaillant и Viessman обещават немско качество. Моделът Vaillant TurboFit за 24 kW ще струва 40-45 хиляди рубли, Viessman Vitopend е малко по -евтин – около 35 хиляди рубли със същата мощност.

Не по -малко популярни са продуктите на словашката компания Protherm. Цената на 24-киловат Jaguar варира около 30 хиляди рубли.

Огромното разнообразие от котелно оборудване на пазара ви принуждава внимателно да подходите към избора. След като съставите проекта и определите параметрите на мощността, преминете към избора на модела. Обърнете внимание не на силни изявления, а на действителните характеристики – материала на топлообменника, мощността на циркулационната помпа, наличието на принудителна тяга от горивната камера. Електронното пълнене може да бъде проверено само чрез работа, поради което се изисква прозрачност на гаранционните задължения. Подходете внимателно към избора и го оставете да е топло във вашия дом.

Как да си купя топлообменник за котел?

За да поръчате топлообменник, трябва да знаете името на оборудването, търговската марка, мощността на котела и неговата версия: затворена или отворена горивна камера. Ако този модел е неизвестен на нашите специалисти, ще трябва да посочите дължината на работната част на топлообменника на котела и спецификацията на неговото свързване.

Трябва да закупите котен топлообменник, да почистите или промиете топлообменника на котела, ние сме на ваше разположение, независимо от местоположението на територията на Украйна. Ако имате затруднения с определянето на моделната гама на котела – направете снимка на топлообменника с размери и го изпратете на имейл адреса на компанията.

Как можете да повлияете на удължаването на живота на топлообменника?

Първият и основен фактор, който влияе върху живота на топлообменника, е качеството на водата, което влияе на топлообменника по различни начини, в зависимост от неговата конструкция. Устройството на битермален топлообменник приема кратък експлоатационен живот при използване на топлоносител с високи нива на калций, магнезий и други химични елементи без допълнителни филтри за пречистване на вода.

Високите температури на нагряване с ниска скорост на топлопреминаване водят до натрупване на соли на твърдост и котлен камък.

При котли с първичен и вторичен кръг, отоплителната среда на отоплителния кръг първоначално се нагрява, което допринася за преноса на топлина към вторичния топлообменник, висока скорост на топлообмен и по -мек топлопренос влияе върху по -малкото отлагане на чужди частици върху топлообменниците на двете вериги.

Вторият фактор за удължаване на експлоатационния живот на топлообменниците е навременното промиване на топлообменника и поддръжката на котела, при което специалист ще може да определи степента на замърсяване на топлообменника и да поправи и почисти топлообменника на време чрез промиване на топлообменника без допълнителни разходи за закупуване на нов..

В съвременните технологии при комплектоването на котли могат да се използват медни, стоманени, алуминиеви и чугунени топлообменници. Газовите топлообменници на шарнирни котли са направени само от мед, това се отнася за първични и битермични, вторичните топлообменници са от неръждаема стомана.

Положителните характеристики на медните топлообменници са компактните, устойчиви на корозия, сравнително малкият им размер позволява да се инсталира в малки шарнирни котли. Медните топлообменници с малките си размери могат да прехвърлят повече топлина от стоманата и чугуна поради техния размер.

Вторичен топлообменник – видове и материали

Вторичният топлообменник за газов котел е неразделна част от всички двуконтурни агрегати. Контурът на БГВ може да има различна скорост на производство на топла вода, в зависимост от мощността на отоплителното устройство..

Изборът на вторичен топлообменник за газов котел трябва да бъде внимателен, така че да може да работи без прекъсвания за дълго време..

Ако кранът за БГВ е затворен, тогава охлаждащата течност влиза в основния отоплителен кръг. Принципът на работа на вторичния топлообменник е следният: когато кранът за гореща вода се отвори, трипътният вентил пренасочва потока на топлоносителя от първичния към вторичния кръг; студена вода започва да се влива и се смесва с нагрятата течност, а след това от чешмата излиза топла вода.

Вторичните топлообменници са направени от:

• мед;
• конструкционна стомана.

Медният топлообменник има следните предимства:

• дълъг експлоатационен живот;
• отлична топлопроводимост;
• ниска податливост на корозия.

Недостатъкът е скъпата му цена..

Стоманените топлообменници са по -често срещани, тъй като имат следните предимства:

• достатъчна топлопроводимост;
• евтина цена.

Недостатъкът е податливостта на стоманения продукт към корозивни процеси. В този случай обаче трябва да обърнете внимание на качеството на материала. Реномираните производители на газови котли произвеждат топлообменници от висококачествена конструкционна стомана с антикорозионно покритие. Такива вериги могат да издържат достатъчно дълго без прекъсване..

Забележка! Вторичният топлообменник е по-предразположен към запушване със солни отлагания поради ниската температура на нагряване 30-60 ° C. За да се избегне появата на чести запушвания и да се удължи експлоатационният живот на веригата, е задължително да се постави филтър на входа за студена вода..

Разновидности на вторични топлообменници

При избора на двуконтурен газов котел е важно да се обърне внимание на конструктивните характеристики на веригите. Те са два вида:

• ламелен;
• черупка и тръба.

Типове плоча и обвивка и тръба се използват с отделен дизайн на топлообменници.

В допълнение към отделния, има битермален топлообменник, който предполага комбинирано устройство от водни и отоплителни кръгове.

Ламеларни контури

Плочковият топлообменник се състои от няколко метални пластини с екструдирани канали. Те се събират в огледален образ, за ​​да образуват изолирани канали за движение на течности. Плочите се изработват чрез щамповане на ламарина с дебелина 1 мм. Каналите обикновено са равностранни триъгълници с ъгли с различни размери. Колкото по -остър е ъгълът, толкова по -бързо се движи водата. Колкото по -тъпо е, толкова по -бавна е циркулацията..

Според схемата на движение на медиите, плочите са многопроходни и еднопроходни. В първия вариант охлаждащата течност може да променя посоката няколко пъти, което прави възможно да се произведе достатъчно висока ефективност. Във втория случай посоката на движение на течности не се променя..

Според метода на свързване, пластинчатите топлообменници са сгъваеми и споени. Разглобяемите контури на плочите се комбинират с помощта на еластични гумени уплътнения. За да се осигури плътността на каналите, е необходимо да ги затегнете с метални връзки. Дизайнът включва две масивни плочи – неподвижни и подвижни.

На първия са фиксирани пръти, върху които са нанизани плочите. Колкото повече има, толкова повече топлина се генерира. Подвижната плоча е монтирана последна. Гайките се поставят върху замазките и се затягат, докато се стегнат. Предимството на сгъваемите контури на плочите е, че те могат да се разглобяват, почистват или премахват ненужните елементи.

Недостатъкът е голямото тегло и размери..

Споените топлообменници са заварени от плочи в атмосфера на аргон – това предотвратява корозията в зоните на заваряване. Тези контури не се разглобяват, така че те се почистват по -трудно от сгъваемите. Тяхното предимство е по -компактни размери и относително леко тегло..

Черупка и тръба

Схемите от черупки и тръби са по -прости по дизайн, но по -малко ефективни, така че са направени по -големи по размер. Поради значителната консумация на материали, битовите газови котли са оборудвани с такива топлообменници все по -малко. Но конструкцията на вериги от обвивка и тръба е по-надеждна и може да издържи на сериозни натоварвания по време на работа. Следователно те са оборудвани главно с индустриални единици..

Тези топлообменници са тръба, в която са положени много малки тръби. По тях се движи нагрята вода, която след това се подава към крановете.

Забележка! Ефективността на кожухо-тръбните топлообменници е по-ниска от тази на плоскостите.

Основните видове двуконтурни отоплителни котли

Характеристиките на конструкцията на системата на газови инсталации с два кръга са разделени на два вида:

1. Стенно оборудване.
2. Подова единица.

Що се отнася до по -нататъшното разделяне на котлите на подвидове, има модели с:

1. Затворена горивна камера.
2. Отворена горивна камера.

Стенната версия на продукта е предназначена за отопление на помещения, чиято площ достига максимум 200 м 2. Те са компактни по размер и могат да се поставят във всяка стая на къщата.

Стенните модели, оборудвани с отворена камера, са доста редки в домашна употреба. Цената на такава единица е доста ниска, докато оборудването остава енергийно. Това са основните критерии за избор на инсталации с подобен дизайн..

Стилен дизайн и функционалност се осигуряват от опциите със затворена камера.

Също така инсталацията остава много чувствителна към качеството на водата, тъй като всички процеси протичат в тънкостенни тръби, които бързо се провалят, когато качеството на течността от чешмата е ниско..

Подовите котли се използват за отопление на големи помещения с размер над 200 м 2. Проектирането на инсталация с отворена горивна камера изисква оборудване в отделно помещение, т. Нар. Котелно помещение. Топлообменникът в такива модели е изработен от чугун. Този материал има отлични топлинни свойства, е издръжлив, устойчив на корозия, издръжлив при работа.

Тип стена

Предимството на шарнирния котел е лекотата на монтаж, възможността да се инсталира в помещението, където ще се използва. Компактен в сравнение с подовия тип.

Недостатъци:

• ниска ефективност;
• отопление на малка къща, помещения на малка площ.

Тип на пода

Изгледът работи на принципа „две в едно“. Помага за осигуряване на отопление на помещенията, захранване с топла вода. Двете вериги са независими една от друга. Има модели с вграден режим “Зима-Лято”.

Недостатъци:

• голяма площ за инсталиране на оборудване;
• сложна инсталация.



Първичен

Тази категория устройства се използва за пренос на топлинна енергия директно в горивната камера на горивото..

Внимание! Първичните топлообменници се експлоатират в много тежки условия, поради което те трябва да бъдат изработени от много висококачествени материали..

Материал за производство

Топлообменникът за котела е изработен от трайни материали, които добре провеждат топлината, не са склонни към корозия и са достатъчно устойчиви на налягане. Тъй като трябва да вземете предвид цената на материала, изборът е малък.

Стомана

Стоманения топлообменник е по -евтин на цена, но по -малко издръжлив

Това е най -достъпният материал. Стоманата е много здрава, но се поддава добре на обработка. Цената не е висока. Предимството на тази опция е устойчивостта на високи температури. Стоманата е пластична и не се напуква при нагряване, не се деформира дори в области, които са в контакт с горелката.

Стоманен топлообменник за котел на твърдо гориво или газ е предразположен към корозия. Водата в тръбите и продуктите от горенето в котелната камера имат разрушителен ефект върху материала. Това се отразява на издръжливостта. Стоманеният модел тежи много, това води до допълнителен разход на гориво за нагряване на самия елемент.

Топлообменник от неръждаема стомана, устойчив на корозия и издържащ най -малко 50 години.

Излято желязо

Материалът е много по -устойчив на корозия от стоманата, не се страхува от ръжда и действието на киселинните анхидриди. Срокът на експлоатация достига 50 години. Чугунът обаче е крехка сплав и може да се напука под въздействието на температурата. За да се избегнат повреди, чугуненият тръбен топлообменник трябва да се промие: ако се използва обикновена вода, то веднъж годишно; ако антифриз – след това веднъж на 2 години; ако е дестилирана течност – веднъж на всеки 4 години.

Теглото на чугунения елемент е още по -голямо, така че трябва да се отдели повече гориво и време за отопление.

Мед

Медта е благороден метал, който не корозира от никакъв вид. Химически е инертен, добре понася натиска. Медта провежда топлината по -добре, така че е необходимо по -малко гориво за нагряване на самия елемент и течащата течност. Теглото на медния модел е малко, размерите са компактни с много развита работна повърхност.

Недостатъкът е високата цена. Също така, медният топлообменник е твърде чувствителен към високи температури. По -често се срещат в котли от чуждестранни производители.

Плюсове и минуси на отоплителните тела със затворени пещи

Двуконтурни газови котли от затворен тип (с турбокомпресор) са подходящи за отопление на частни вили, апартаменти и малки офиси. Такива агрегати имат редица предимства пред моделите, оборудвани с отворена камина (атмосферна):

• не консумирайте кислород от помещението, в което се намират;
• имат икономичен разход на гориво;
• няма нужда от оборудване на помещение за горене;
• няма нужда от пълноценен комин.

Недостатъците на затворен тип двуконтурни газови котли включват:

• пълна зависимост от електричеството;
• по -висока цена.

Критерии за избор на двуконтурен газов котел-http://oteple.com/kriterii-vybora-dvuxkonturnogo-gazovogo-kotla/ Научете за основните схеми на тръбопроводи за подови газови котли

Сравнение на агрегати с отворени и затворени горивни камери

В сравнение с атмосферните котли, турбокомпресорите са по-лесни за инсталиране, например стенните модели могат да се поставят дори в малка кухня или баня. За да се отстранят продуктите от горенето, е достатъчно блокове от затворен тип да инсталират коаксиален комин, който изпълнява две функции наведнъж: отнема въздуха, необходим за процеса на горене, от улицата и след това насилствено отстранява дима там. По този начин проникването на въглероден окис в жилищното пространство е изключено..

Инсталирането на газов котел с отворена пещ е по -обезпокоително и скъпо начинание, тъй като изисква разпределение на специално помещение за пещ с добра вентилация, оборудвано в съответствие със стандартите за пожарна безопасност. Ще ви е необходимо и устройство за пълноценен вертикално разположен класически комин.

Може да се заключи, че двуконтурният агрегат с турбокомпресор е по-удобен и безопасен, когато се използва в жилищен район. Производителността на газови котли от затворен тип е от 90%, а ефективността на моделите с отворена камина е по -ниска – от 84% до 91%.

Устройството на двуконтурни котли със затворена горивна камера

Дизайнът на двуконтурно устройство със затворена горивна камера има следните основни елементи:

• газов котлон;
• циркулационна помпа;
• трипътен вентил;
• разширителен резервоар;
• топлообменник за отоплителната система;
• ламелна верига за БГВ;
• коаксиален комин.

Двуконтурните газови котли от затворен тип работят по следния принцип:

• през външната тръба на коаксиалния комин въздухът за процеса на горене влиза в горелката, където изгаря заедно с газа;
• топлината от горелката загрява топлообменника и топлоносителя в него, а циркулационната помпа от своя страна дестилира течността през отоплителната система;
• топлата вода се произвежда, както следва: при отваряне на крана за гореща вода, трипътният вентил изключва отоплителната система, поради което водата, нагрята в първия кръг, започва да тече във втория кръг, като го загрява; когато студена вода влезе в топлообменника за БГВ от тръбопровода, той се нагрява и напуска крана вече топъл;
• продуктите от горенето на газ се изтласкват през вътрешната тръба на коаксиалния комин с помощта на специален вентилатор.

След затваряне на крана за БГВ, трипътният вентил отново пренасочва отоплителната среда към отоплителната система.

Тръбопроводите на двуконтурен газов агрегат включват следните връзки:

• 1 – подаване на охлаждаща течност за отоплителната система;
• 2 – изход на подготвена топла вода от чешмата;
• 3 – газ;
• 4 – захранване със студена вода от тръбопровода;
• 5 – изход за отопление (връщане);

Забележка! За да се удължи експлоатационният живот на вторичния топлообменник, се препоръчва да се инсталира филтърна система върху захранването със студена вода.

Какво е битермален топлообменник?

Двуконтурно газово отоплително устройство вместо две вериги може да бъде оборудвано с един битермичен топлообменник. Той се намира над горелката и се състои от две тръби, едната от които е поставена в другата – тръбата за БГВ се намира вътре в отоплителната тръба. Потокът на топлоносител и топла вода тече по пътя. Този дизайн елиминира необходимостта от ламелна верига и увеличава ефективността на устройството..

Забележка! Недостатъкът на битермалния топлообменник е образуването на котлен камък по стените на тръбите, в резултат на което той се разрушава по -бързо..

Работата на битермалната верига се извършва, както следва:

• газовата горелка загрява отоплителната среда, която тече във външната тръба до зададената стойност; когато се достигне необходимата температура, горелката се изключва;
• когато кранът за гореща вода се отвори, циркулацията на течността във външната тръба спира и охлаждащата течност започва да се движи във вътрешния елемент, като по този начин нагрява водата, идваща от тръбата за подаване на студена вода; горелката работи постоянно;
• след затваряне на крана за топла вода, охлаждащата течност се връща в отоплителния кръг.

При нагряване на вода за БГВ

Когато кранът за гореща вода се отвори някъде в къщата, втори топлообменник се включва в двуконтурен котел. Нека да разгледаме как работи двуконтурният котел при нагряване на вода:

• Когато отворите крана за гореща вода, сензорът за дебит се задейства. По негов сигнал платката за управление превключва трипътния вентил, насочвайки потока на нагрятата охлаждаща течност към вторичния топлообменник. Докато кранът за гореща вода е отворен, трипътният вентил е в това положение, циркулационната помпа задвижва малък обем от охлаждащата течност около създадения кръг. Той предава топлина, като я предава на вторичен топлообменник.
• Постепенно вторичният топлообменник се нагрява и преминаващата през него вода става по -топла. След минута или две той достига зададената температура. Предварително зададената температура се поддържа чрез модулиране на височината на пламъка в горелката. Колкото повече позиции, толкова по -стабилно ще бъде отоплението.



  С двоен топлообменник

• Когато кранът се затвори, трипътният вентил се обръща назад, за да прекъсне вторичния топлообменник. Цялата топлина се връща обратно в отоплителната система.
• Във вторичния топлообменник циркулацията на водата спира веднага след затварянето на крана, но няма опасност от кипене – в края на краищата отоплението е вторично и максималната температура на нагряване е не повече от 80 ° C, което очевидно не е достатъчно за кипене.

Алгоритъмът на работа е прост и неусложнен, въпреки че самото устройство на двуконтурни котли със сигурност е по-сложно (и те са по-скъпи) от едноконтурните котли. Но те също така осигуряват несравнимо по -голям комфорт..

Трипътен вентил Navien 13-40 30015423A

Летният режим

Тъй като отоплението не трябва да работи през топлия период и е много необходимо да се затопли водата, в съвременните двуконтурни котли е предвиден летен режим. Оборудването се прехвърля към него чрез натискане на бутон. В този случай трипътният вентил прекъсва отоплителната линия и циркулацията се осъществява в затворен контур вътре в котела..

Дистанционното табло за управление на газовия котел ви позволява да направите всички необходими настройки

Как работи двуконтурният котел само за отопление на вода? Работата на двуконтурен котел в летен режим се различава по това, че подаването на газ и запалването на горелката се случва, когато кранът за гореща вода се отвори. Сигналът към управляващия модул идва от сензора за дебит. Ако дебитът е достатъчен (обикновено 2,5 л / мин), се дава команда за подаване на газ към горелката и запалването му. Дебитът на газа се регулира в зависимост от зададената температура на БГВ.

След като потокът от гореща вода спре, газът се изключва и горелката изгасва. Циркулационната помпа работи известно време (режим след циркулация). Това е необходимо, за да не се кипи охлаждащата течност (и да не се образува котлен камък).

Както следва от принципа на работа на двуконтурен газов котел, при нагряване на вода за топла вода охлаждащата течност в отоплителната система не се нагрява. Мнозина смятат това за недостатък и се страхуват да замръзнат. В действителност никой не забелязва тези „затъмнения“. Дори ако трябва да излеете вана с топла вода, това ще отнеме поне 20 минути, дори 30 минути. Нищо няма да се случи с радиаторите през това време – топлинната инерция на системата е твърде висока. Дори и с малък обем охлаждаща течност, такъв “престой” е невидим.

Котелно устройство за обслужване на две вериги

Двуконтурният газов топлинен генератор се различава от едноконтурния аналог по това, че вместо един топлообменник, той има два, те се наричат ​​в техническо отношение първични и вторични.

Първият, т.е. първичен топлообменник, разположен директно в зоната на горене на пламъка. Неговата задача е да загрява охлаждащата течност за функционирането на отоплителната мрежа. Вторичният топлообменник е отговорен за работата на БГВ.

Стабилната работа на нагревателя е възможна с координираната работа на всички негови компоненти. Информацията за основните функционални единици ще ви помогне да разберете принципа на работа на оборудването

Дизайнът на всяко двуконтурно устройство включва следните стандартни елементи:

• Горивна камера с блок на горелката;
• Топлообменници;
• Устройства за контрол и защита на оборудването.

За да разберем характеристиките на устройството на газови котли от двойна верига, ще се спрем подробно на всеки негов конструктивен елемент..

Видове газови горелки за двуконтурни котли

Горелката на газовия котел е отговорна за генерирането на достатъчно топлина за функционирането на отоплителния и водоснабдителния кръг. Топлинната енергия се получава чрез изгаряне на гориво. Горелката се поставя в горивна камера, в която освен газ се вкарва и въздух. Той е необходим за процеса на горене.

В зависимост от условията на работа горелките могат да бъдат класифицирани в следните типове:

• Едностепенна горелка. Уред с такава горелка може да работи само в два режима – “Стоп” и “Старт”. Такива котли, въпреки ниската си ефективност и намален експлоатационен живот, са популярни поради своята простота на дизайна и ниска цена..
• Двуетажна горелка. Нагревател с такава горелка може да работи с пълна и половин мощност. Предимствата му са осезаеми през топлия сезон, когато няма нужда да работите с устройството с пълна мощност, за да загрявате не твърде студена вода..
• Модулираща горелка. Интелигентна котелна система с подобна горелка позволява настройка и регулиране на мощността. Такъв котел се характеризира с висок експлоатационен живот и ефективност, но в същото време струва с порядък по-висок от агрегатите с едностепенни и двустепенни горелки..

Горелките са разделени на отворени и затворени конструкции. Когато горелката е отворена, въздухът, необходим за изгаряне на гориво, идва директно от помещението, където се намира котелът. За отстраняване на продуктите от горенето е необходим комин, който трябва да осигурява достатъчна естествена тяга.

Атмосферните отоплителни тела обикновено са оборудвани с обикновена метална тръба, турбинни с коаксиален комин. В зависимост от техническите условия на помещението, димният канал се поставя вертикално или изграден под ъгъл. Ъгловите опции се извеждат през стената на улицата или са свързани към обществен комин.

Газовата горелка е основният елемент на двуконтурен газов котел, той е отговорен за изгарянето на гориво и получаването на топлинна енергия в необходимото количество

Турбинните котли са оборудвани със затворени горивни камери, в които въздухът не може да влезе спонтанно. Те са по -безопасни и по -надеждни за работа, но по -скъпи и по -трудни за работа. Котлите със затворени горелки, в допълнение към комина, се нуждаят от канал, през който кислородът, необходим за горенето, се подава в камерата.

Следователно, турбинните котли са оборудвани с коаксиални тръби, тъй като освен че извличат дим, те привличат и потока чист въздух от улицата. Случва се, че за нормална работа два коаксиални комина са свързани към затворена горивна камера. В допълнение, цялата конструкция е допълнена с тръба за подаване на въздух..

Всички такива модели котли са оборудвани с вентилатори, които осигуряват движението на дим, многостепенни защитни системи и автоматизация. За работата на изброените устройства и системи е необходимо електричество. Техният недостатък се счита за нестабилност, което увеличава оперативните разходи..

Разновидности на топлообменници за газови агрегати

Ако горивото се изгаря с помощта на горелка, за да се получи топлина, тогава топлообменникът гарантира, че тази топлина се получава за по -нататъшно прехвърляне във вода. Както вече споменахме, първичните и вторичните топлообменници присъстват в двуконтурната конструкция..

Първичният топлообменник е разположен директно над горелката и представлява серпантинна перка. Под действието на пламъка водата в топлообменника се нагрява и преминава през трипътния вентил по-нататък в разпределението на отоплителната система.

Вторичният топлообменник е система от гофрирани плочи, които са сглобени в един блок с два чифта отвори. Всяка двойка дупки има своя собствена функция..

Водата от водоснабдяването тече през една от двойките, а охлаждащата течност преминава през втората, влизайки в отоплителния кръг. Подобна система от пластинни и тръбни топлообменници се нарича двойна.

Първичният и вторичният топлообменник са комбинирани в една система, чиято правилна работа се осигурява от специален трипътен вентил

Има отоплителни устройства, в които вместо двойна система се използва битермален топлообменник със сложна конфигурация. Такъв топлообменник е изработен от мед; това е чифт тръби, разположени една в друга. Охлаждащата течност се движи по външната тръба, а водата по вътрешната тръба, за да осигури работата на БГВ.

Битермалният топлообменник на топлоносителя и бойлера се характеризира със сложна конфигурация, когато тръба от една верига е поставена в тръба от друга верига

Котлите с битермален топлообменник са по -трудни за работа, тъй като и двата топлообменника са представени като едно цяло, което затруднява отстраняването му от котлен камък. Но такива отоплителни устройства са търсени, тъй като се различават по малките си общи размери и високата скорост на нагряване на водата..

Автоматизация или управление на котела

Автоматизацията на котела е отговорна за безопасна и стабилна работа. Той следи температурата на водата в компонентите за гореща вода, поддържа температурата на охлаждащата течност в тръбите за подаване на топлина. Автоматизацията на газовия котел не позволява нагревателя да работи в случай на опасни ситуации.

Устройството прекъсва работата или не се включва в такива случаи:

• Намалено налягане в газовата система;
• Липса на сцепление;
• Отсъствие или критично прегряване на охлаждащата течност.

Устройството за управление, което контролира работата на устройствата за защита и автоматизация на процеса, е представено от набор от превключватели, микросхеми или тяхната комбинация. В допълнение към осигуряването на безопасност и контрол на температурата, той следи работата на циркулационната помпа и вентилатора..

Съвременните газови котли се отличават с наличието на интелигентно управление, в софтуера на което има различни режими на работа..

Проектиране и работа на котела

Конвенционалните двуконтурни газови котли за отопление на апартамент включват топлообменник и съответно два кръга. Първият кръг се затваря с отоплителната система. Водата не влиза във втория (кръг на БГВ), когато отоплителната система работи. Това се регулира от специален вентил. Когато кранът за БГВ се отвори, достъпът на вода до отоплителната система е блокиран. След това охлаждащата течност се подава към кръга на БГВ и се нагрява с помощта на охлаждащата течност на първия топлообменник, нагряването става във втория топлообменник. След това водата отива към чешмата. След завършване на системата за БГВ, вентилът се превключва обратно.

Конвекционни котли

Конвекционните конвекционни системи отделят водна пара, която се появява в резултат на изгарянето на гориво. Парата и продуктите от горенето се отделят във външната среда. Кондензационните котли са подредени по различен начин: водни пари и продукти от горенето преминават през топлообменник, в който парата остава под формата на конденз с отделянето на наличната топлинна енергия.

Конвекционните котли имат редица предимства. Едно от тях е отделянето на пара, тъй като използването му (по -точно кондензат) заплашва с появата на корозия. Това ви позволява да спестите от скъпи материали с антикорозионни свойства, което намалява цената на устройството. Плюсовете включват и изхода на продукта от горенето под естествената тяга на комина.

Кондензационни котли

Кондензационните котли се отличават положително със способността си да пестят енергия чрез използването на топлина на пара. Но тук е необходимо да се изпълнят някои условия. Факт е, че кондензатът се образува в топлообменника при ниска температура, поради което охлаждащата течност трябва да се охлади достатъчно, когато влезе. Кондензационният двуконтурен газов котел работи по такъв начин, че да гарантира необходимата степен на нагряване. В това му помагат доста извънгабаритни радиатори, които са по -скъпи..

Струва си да се отбележи, че котлите се предлагат с. Конвекцията може да бъде както отворена, така и затворена, които също се различават от кондензацията, която използва затворен тип горене. Можете да намерите страхотни опции от световни производители. Чешките отоплителни котли са особено популярни, които са се доказали от най -добрата страна..

Устройството на двуконтурни котли

Устройството на газовия котел се състои от няколко части. Така че, различни котли с еднаква скорост могат да отопляват малка или голяма стая. Те също се различават по консумация на енергия. От какво се състои котелът и за какво са неговите компоненти, ще бъде описано подробно по -долу..

През лятото няма да има проблеми с него. Една от веригите може да бъде деактивирана по всяко време, така че да не работи през определен период от време, когато не е необходима. Връзката не се различава много от тази с една верига. Разликата е, че трябва да свържете трипътен вентил вместо дву- и еднопосочен.

Автоматизация

Автоматизацията, в допълнение към енергоспестяващите функции, има редица положителни характеристики:

• липса на прегряване;
• увеличен експлоатационен живот;
• намаляване на вероятността от експлозия на газ;
• спестяване на електроенергия;
• автоматизация на блока;
• кратък работен цикъл;
• изключване в случай на непредвидени ситуации.

Горелка

Горелката е основата за нагряване на вода. Той изгаря гориво и по този начин генерира топлина. Когато избирате горелка за двуконтурен газов котел, обърнете внимание на следните характеристики:

• Ефективност – колко ефективно се изгаря газът;
• ниска токсичност;
• работоспособност на топлинния сензор;
• тиха работа.

Коаксиален комин

Коминът е необходим за отстраняване на продуктите от горенето, главно въглероден диоксид от котела. Лошото функциониране на комина може да доведе до натрупване на отпадъци в дома и отравяне с въглероден окис..

Коаксиален комин е две тръби с различни диаметри, една в друга. Докато едната тръба с помощта на специален вентилатор извлича продуктите на горенето, другата, с помощта на същия вентилатор, всмуква въздуха в необходимото количество, за да се осъществи горенето. Изходът на такъв комин може да бъде директно в стената и да заема малко място. Такъв комин изключва проникването на продукти от горенето в помещението, а също така използва кислород изключително извън сградата..

Топлообменник

Топлообменникът е самият механизъм, чрез който системата за отопление на водата се нагрява. Въпреки факта, че топлината се излъчва от горелката, принципът на действие е насочен към запазване и прехвърляне на топлина към външен ресурс. Грубо казано, това е механизъм за нагряване и съхранение на топлина, отделяна при горенето..

Кръгова помпа

Проектиран за равномерен топлообмен. За да стане по -ясно, в конвенционалните отоплителни системи стайната температура е по -висока при източника на топлина. Тоест в задната стая от котела трябва да е по -студено, отколкото в съседните. Тази помпа задвижва топлината до най -отдалечените зони, така че когато се върне, отнема по -малко време за загряване и стартиране отново през тръбите.

Разширителен резервоар

Това допълнително устройство за котела е идентифицирано и проектирано, като се вземат предвид физическите свойства на нагретите тела. Резервоарът е осигурен като увеличен капацитет за вода, или по -скоро неговото нагряване. Всяко физическо тяло се увеличава при нагряване и за да не експлодират тръбите с по -голямо количество подадена енергия, е изобретен отделен резервоар за вода..

Газов вентил

Наличието на газов вентил е предпоставка за свързване на системата към основния газ. Той регулира степента на подаване на гориво, а веригата за автоматизация го контролира. В случай на повреда, подаването на газ към двуконтурния котел незабавно се спира.

Система за автоматизация

Схемата за автоматично регулиране на режимите на работа на двуконтурно отоплително тяло е набор от сензори, които анализират състоянието на възли и точки на свързване към входните и изходните маршрути, и задвижващ механизъм, който генерира необходимите управляващи сигнали:

• Температурни сензори (според показанията им се регулира модулирана горелка);
• Сензори за газов блок – наблюдават налягането в горивната тръба;
• Сензори за захранване – включвайте и изключвайте котела в случай на прекъсване на захранването.
• Инструменти за самодиагностика.

Разширителен резервоар

При нагряване водата започва да се разширява в отоплителната система и за компенсиране на излишното налягане се монтират разширителни резервоари. Всички котли без изключение ги имат, но те могат да се различават по форма и размер (в зависимост от мощността на котела).

Разширителният резервоар се състои от 3 части:

• място за водата на отоплителната система;
• мембрана;
• азотно изпомпвано пространство.

Резервоарът по време на работа на отоплителната система, поради мембраната, неутрализира промените в налягането, поради което по време на работа на котела налягането остава непроменено.

Система за БГВ

Основната разлика между двуконтурните котли е системата за захранване с топла вода (БГВ). Позволява ви да получите топла вода почти незабавно. За тази цел котелът има вторичен кръг за БГВ, който се състои от пластинен топлообменник, сензор за дебит на водата и трипътен вентил. Основният сензор, който контролира стартирането на вторичната верига, е сензорът за дебит. Когато кранът се отвори, той изпраща команда до таблото за управление, а това, от своя страна, към трипътния вентил, който спира подаването на вода към отоплителната система и го насочва към топлообменника на БГВ. В резултат на това горещата вода, която се нагрява в основния топлообменник, с помощта на помпа започва да циркулира в „малък“ кръг вътре в котела, преминавайки през топлообменника за БГВ и загрявайки вода в него..

Околовръстен път

Той свързва директния и обратния тръбопровод на главната верига. На байпаса е монтиран регулируем байпасен клапан, който се отваря при възникване на критично налягане и част от водата тече от директния тръбопровод до връщането. Клапанът гарантира липсата на воден удар, когато помпата е включена и ограничава максималната скорост на циркулация на водата в отоплителната система.

Контролна платка и сензори

Каквото и да е устройството на газов котел, той трябва да има контролна платка (блок). Позволява ви да задавате необходимите режими на котела, следи и анализира информацията от сензорите, като извършва автоматично управление на всички процеси в системата. На самата платка няма настройки и настройки, всички настройки се правят фабрично. Единственото нещо, което потребителят може да промени, е да свърже външен температурен сензор. Ако няма сензор, системата за управление се ръководи от температурата на водата в системата и когато се охлади, стартира котела.

Ако сензорът е свързан, системата за управление на котела вече ще се ръководи от него. За да свържете външен термометър, джъмперът се отстранява на дъската и вместо това се свързват проводниците на устройството за управление. Има прости мембранни сензори, които само задават максималната и минималната температура в помещението. Има и по -сложни електронни сензори, в които можете да посочите не само температурата, но и времето за включване и изключване на котела. Например котелът няма да работи, докато сте на работа, но ще се включи час преди завръщането ви..

Нормална работа на котела, неговата надеждност зависи от различни сензори и системи за управление като:

• сензор за налягане на газа в системата;
• сензор за контрол на пламъка;
• сензор за изтегляне на отработените газове;
• сензор за температура на водата в първи контур;
• авариен датчик за температура на водата на първи контур;
• сензор за налягане на водата в отоплителната система;
• предпазен клапан за отоплителната система;
• Сензор за дебит на БГВ.

Благодарение на тях котелът може да работи независимо през целия сезон без прекъсвания и повреди..

За съжаление, в процеса на работа възникват проблеми, които не са свързани със самия котел, а произтичат от външни фактори. Например, ако газът е изключен в къщата, котелът незабавно ще го открие и ще се изключи. Ще трябва да го рестартирате ръчно, като изпълните специални команди.

В случай на грешки или аварии в работата на котела, той незабавно спира да работи и дава условен сигнал. При моделите с електронен монитор се показва код за грешка под формата на набор от цифри или букви. При устройства с аналогово (механично) управление грешка се показва чрез мигане на индикатори.

В паспорта на всеки котел има таблица с кодове на грешки, тяхното декодиране и инструкции как да нулирате (елиминирате) злополука. Такива таблици са лесни за намиране в Интернет, особено след като кодовете за грешки за почти всички котли са еднакви..

Котел за съхранение

Котелът е контейнер, вътре има серпентина тръба, през която тече топла вода. В сравнение с традиционния топлообменник, течността е статична и постоянно получава топлинна енергия.

Когато водата се разпилява, обемът постоянно се попълва. Температурата на чешмяната вода е по -гладка, с порядък по -висока в сравнение с пластинчатите топлообменници.

Как работи двуконтурният котел

Същият начин за нагряване на водата го прави по различен начин. Както котлите с различна мощност загряват определен обем вода в различно време, така и различните видове котли загряват течаща вода, отопляват помещението и отделят въглероден окис по различни начини..

С битермичен топлообменник

Битермалният топлообменник е подобен по структура на коаксиален комин. Този дизайн не изисква 3-пътен вентил. Явно предимство на такава схема е не само нейната ефективност, но и малкият й размер..

Важно! Има огромен недостатък на входящата вода, тъй като двупосочният вентил е по-вероятно да се запуши, когато е изложен на вода, която съдържа много сол. Тоест, ако водата е много хлорирана, шансът за нейното запушване и излизане от системата е много по-голям, отколкото при трипътна. Въпреки че, грубо казано, това е просто забавяне на времето, тъй като е необходимо да се почистват тръбите от време на време, за предпочитане веднъж на всеки шест месеца.

С проточен нагревател

Проточен нагревател – постоянно нагряване на водата по време на употреба. За да получите топла вода от чешмата, трябва да изчакате няколко секунди, за да се отцеди студената вода. Подобна схема не спестява време, но икономията на газ е огромна..

Забележка! Водата в такава водоснабдителна система се нагрява само когато е необходимо за това.

С проточен нагревател и стандартен котел

Нагревателят на потока и котелът са уникален тандем. Едната е проектирана да пести енергия и да загрява водата в точното време, другата нагрява водата постоянно. Такава система е подходяща само когато постоянно се изисква топла вода. Той има малко предимства и по този начин покрива значителни финансови разходи..

Принципът на свързване на двуконтурен котел

Диаграмата по -горе конвенционално показва самия котел (поз. 1) и захранващата линия, свързана с него (поз. 2) – газопровод или захранващ кабел, ако говорим за електрически блок.

Един развъдник, затворен в котела, работи изключително за отоплителната система – от агрегата излиза нагрята тръба за подаване на охлаждаща течност (т. 3), която се изпраща към топлообменни устройства – радиатори, конвектори, подово отопление, отопляеми кърпи и др. След като сподели своя енергиен потенциал, охлаждащата течност се връща в котела през връщащата тръба (поз. 4).

Вторият кръг е осигуряването на топла вода за битови нужди. Този развъдник непрекъснато се захранва, тоест котелът е свързан чрез тръба (позиция 5) към захранване със студена вода. На изхода тръбата (поз. 6), през която нагрятата вода се прехвърля до точките на потребление на вода.

Пътищата могат да бъдат в много тесни отношения на оформление, но те не се пресичат никъде с тяхното „съдържание“. Това означава, че охлаждащата течност в отоплителната система и водата във водоснабдителната система не се смесват и дори могат да представляват вещества, напълно различни от гледната точка на химията.

Схема на работа на котела само в режим на отопление

Жълтата стрелка показва потока на газ към горелката (позиция 1), над която е разположен първичният топлообменник (позиция 3). Циркулационната помпа (позиция 5) осигурява движението на охлаждащата течност през тръбите от обратния поток на отоплителния кръг през топлообменника – към захранващата тръба и обратно към кръга (сини стрелки с преход към червено). Движението на охлаждащата течност през вторичния (поз. 4) топлообменник не се осъществява. Така нареченият “приоритетен клапан” е електромеханично вентилно устройство или трипътен вентил със серво задвижване (поз. 7), затваря “малкия кръг”, отваряйки “големия”, тоест през отоплителния кръг с всичките му радиатори, топли подове, конвектори и пр. NS..

В диаграмата, в допълнение към споменатите компоненти, други важни части от конструкцията на котела също са посочени с цифри: това е група за безопасност (т. 9), която обикновено включва манометър, предпазен клапан и автоматичен вентилационен вентилатор, и разширителен резервоар (позиция 8). Между другото, въпреки че тези елементи са задължителни за всяка затворена отоплителна система, те могат структурно да не бъдат включени в котелното устройство. Тоест, те често просто се купуват отделно и се „нарязват“ в цялостната система.

Промени при стартиране на гореща вода

Ако кранът за гореща вода беше отворен, тогава водата започна да се движи по тръбата (сини стрелки), на което турбината на сензора за дебит (поз. 6) веднага реагира. Сигналът от този сензор се обработва от блока за управление, откъдето се изпраща команда до трипътния вентил (поз. 7) за промяна на положението на клапаните. Сега „малкият“ кръг е отворен, а големият е „затворен“, тоест охлаждащата течност се втурва през вторичния топлообменник (поз. 4). Там топлината се взема от охлаждащата течност и се прехвърля в гореща вода, която отива до отворената точка на потребление. Циркулацията на охлаждащата течност в отоплителната система е спряна за това време.

Критерии по избор

На първо място, непрофесионалистът се интересува от ефективност и икономичност, което, за съжаление, води до игнориране на факта на отопляемата площ. Бързо нагряващите и евтини уреди са по-склонни да приютят малки обеми отопляеми помещения.

За да се установи качествен агрегат, е необходимо да се анализират следните показатели:

• квадрат;
• енергийни и финансови разходи;
• автоматизация на процесите (така че енергийният и финансовият компонент да не отива никъде);
• енергийна интензивност и качество на газа (на какво точно ще работи котелът);
• финансов компонент на експлоатация и ремонт.

Свързване на двуконтурен котел

Двуконтурният котел може да бъде направен в подови или стенен вариант. Инсталирането на стенен модул е ​​донякъде по-лесно: не е необходимо специално оборудване на място за него, а всички връзки се осъществяват по същия начин.

Преди да инсталирате двуконтурен газов котел, е необходимо да поръчате разработването на проект и да го съгласувате с представители на надзорни служби. След одобряването на проекта работата се извършва в следната последователност:

1. Поставяне на бойлер

   . Инсталирането на монтирано на стена устройство с двойна верига трябва да се извърши с помощта на специални крепежни елементи, като се вземе предвид теглото на устройството и материала на стената. За да се избегнат инциденти, е необходимо да се осигури най -надеждното фиксиране на стената. Монтажът на подов котел се извършва върху предварително подготвена и подсилена основа;

2. Монтаж на отоплителен кръг

   . За да свържете отоплителната мрежа, е необходимо да използвате съответните входове и изходи на котела..

3. Газова връзка

   . Свързването на двуконтурен газов котел към електрическата мрежа трябва да се извърши от специалист с необходимите допуски. Схемата за свързване включва газов клапан, измервателен уред и термозатварящ вентил.

4. Монтаж на изпускателната система

   . Двуконтурният котел обикновено има затворена горивна камера, така че газовете се отстраняват през коаксиална тръба. Поставя се на изхода и се изнася на улицата през дупка в най -близката стена. Схемата за монтаж на такъв комин и основните изисквания за неговата поддръжка са дадени в инструкциите за котела;

5. Електрическо окабеляване

   . Силно препоръчително е да свържете електрическата част към контакта чрез стабилизатор на напрежението;

6. Пълнене на вода.

   Вода или специална охлаждаща течност се излива в отоплителната линия на двуконтурен котел. Ако се използва вода, тя трябва да бъде добре почистена. Използването на прекалено твърда вода може да доведе до преждевременна повреда на хидравличната група. Необходимо е да се свърже санитарна вода към кръга на БГВ под налягане, създадено от подходящо оборудване, например хидравличен акумулатор;

7. Първо стартиране

   . Газовият агрегат с двойна верига е технически сложно устройство, така че само специално обучен инженер може да го конфигурира правилно. Много производители предоставят гаранция за своите продукти само ако монтажът и въвеждането в експлоатация са извършени от оторизирани монтажници..

Котелът е най -важната част от автономна отоплителна система

Ето защо трябва да се обърне специално внимание на неговото инсталиране. Правилното свързване на двуконтурен газов котел е ключът към неговата надеждна и безпроблемна работа през целия му експлоатационен живот

Метод на инсталиране

Според начина на монтаж газовите котли са подови и монтирани на стена. Стенни – компактни единици, с размерите на малък кухненски шкаф. Те не изискват оборудването на отделна стая, могат да бъдат инсталирани в кухнята или в друга подходяща стая. Максималната мощност на стенен газов котел е 30-35 kW. Обикновено това е достатъчно за отопление на помещения с обща площ 250-350 кв. м.

Подовите газови котли са по -мощни, съответно имат по -големи размери и тегло. Има модели, които могат да стоят в жилищен район, други изискват специално помещение – котелно помещение. Изискванията за монтажа се предписват от всеки производител поотделно, но обикновено се определят разстоянието от горната част на котела до тавана, обемът на помещението и наличието на вентилация.

Стенните газови котли са с по -големи размери и тегло, но това се дължи на по -високата им мощност

Независимо от вида, за инсталирането на газови котли е необходим сертифициран проект. В веригата задължително присъства газомер, така че ако не е там, ще трябва да бъде закупен. Работата по свързване трябва да се извършва от кампания, лицензирана за този вид дейност. Само в този случай котелът ще бъде пуснат в експлоатация..

Лесно е да изберете двуконтурен газов котел според метода на монтаж. Ако има достатъчно мощност, те обикновено вземат опцията за стена, ако не – пода.

Тръбопровод на газов котел

Съвременните газови котли имат добра автоматизация, която контролира всички параметри на оборудването: налягане на газа, наличието на пламък върху горелката, нивото на налягане и температурата на охлаждащата течност в отоплителната система. Има дори автоматизация, която може да приспособи работата към метеорологичните данни. Освен това стенните газови котли в повечето случаи съдържат такива необходими устройства като:

• група за безопасност (манометър, вентил за обезвъздушаване, авариен клапан);
• разширителен резервоар;

• циркулационна помпа.

Параметрите на всички тези устройства са посочени в техническите данни на газовите котли.

Когато избирате модел, трябва да им обърнете внимание и да изберете модел не само по отношение на мощността, но и по отношение на обема на разширителния резервоар и максималния обем на охлаждащата течност

Схема на свързване на стенен газов котел

В най -простия случай тръбите на котела съдържат само спирателни вентили на входа на котела – така че при необходимост да могат да се извършват ремонтни работи. На обратната тръба от отоплителната система е монтиран и филтър за кал, за да се отстрани евентуалното замърсяване. Това е цялата лента.

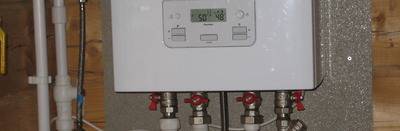

Пример за тръбопровод на стенен газов котел (двуконтурен)

На горната снимка има ъглови сферични кранове, но това, както разбирате, не е необходимо – напълно е възможно да поставите обикновени модели и да завъртите тръбите по -близо до стената с помощта на ъгли

Обърнете внимание също, че от двете страни на шахтата има кранове – това е така, че да може да се отстранява и почиства, без да се източва системата.

В случай на свързване на едноконтурен монтиран на стена газов котел, все още е по-лесно-подава се само газ (газови работници са свързани), подаване на топла вода към радиатори или под с отопление с вода и връщане от тях.

Схеми на свързване на подови газови котли

Подовите модели на газови отоплителни котли също са оборудвани с автоматизация, но нямат нито група за безопасност, нито разширителен резервоар, нито циркулационна помпа. Всички тези устройства трябва да бъдат инсталирани допълнително. Схемата за обвързване изглежда малко по -сложна поради това..

Схеми на свързване на подов газов котел

Допълнителен джъмпер е монтиран на две схеми на класическите тръбопроводи на котела. Това е така нареченият “кондензационен” контур. Това е необходимо в големи системи, ако температурата на водата във връщащата тръба е твърде ниска, това може да причини конденз. За да премахнете този феномен и да подредите този джъмпер. С негова помощ горещата вода от захранването се добавя към връщащата тръба, повишавайки температурата над точката на оросяване (обикновено 40 ° C). Има два основни начина да направите това:

• с инсталирането на циркулационна помпа с външен температурен сензор в преградата (а снимката е горе вдясно);
• с помощта на трипътен вентил (на снимката долу вляво).

Във верига с циркулатор на джъмпер (кондензационна помпа), той е направен с тръба с една стъпка по -малък диаметър от електрическата мрежа. Сензорът е прикрепен към връщащата тръба. Когато температурата падне под зададената, захранващият кръг на помпата се включва, добавя се гореща вода. Когато температурата се повиши над прага, помпата се изключва. Втората помпа – самата отоплителна система, тя работи през цялото време, докато котелът работи.

Във втората схема с трипътен вентил той отваря сместа с гореща вода, когато температурата спадне (зададена на клапана). В този случай помпата е на връщащата тръба..

Правила за работа

Както можете да видите, принципът на работа на газов котел не е толкова прост, затова, когато го използвате, трябва да се придържате към редица правила..

1. Първото стартиране на устройството трябва да се извършва само от техник от специализирана институция. Той ще тества правилността на цялата система..
2. Много хора пренебрегват извършването на годишна поддръжка, но това не си струва да се прави. Навременното отстраняване на замърсителите от горивната камера и премахването на въглеродните отлагания в тръбите позволява да се увеличи продължителността на работа на устройството.
3. Препоръчително е да се избягват такива ситуации, когато температурата се повиши над 90 градуса. Това може да навреди на устройството. По време на работа се препоръчва да се придържате към диапазона от 65 до 90 градуса.
4. За да се избегнат аварийни ситуации по време на работа на котела от повишаване на налягането, трябва да бъде свързана група за безопасност, състояща се от манометър, устройство за обезвъздушаване и предпазен клапан..
5. Ако по време на употреба периодът на експлоатация, отразен в техническия паспорт, е надвишен, тогава е необходимо да се извърши преглед за безопасна работа..



Ремонт на първичен топлообменник

Топлообменникът се влошава поради нискокачествена охлаждаща течност или материали, от които е направен, както и други фактори. Налягането, високите температури и техните разлики водят до пукнатини, поради което елементът започва да работи по -малко мощно и се разпада с течение на времето. Животът на топлообменника може да бъде удължен чрез подаване на пречистена вода и без претоварване на котела..

Премахването на пукнатини ще бъде по -трудно от запушването. Топлообменникът е запоен за това. Припойът е избран от същия материал като самия уред. Топлообменниците на котлите обикновено са изработени от мед, по -рядко от чугун или стомана. Към състава се добавят алуминий, силиций, манган, никел и цинк.

Течове по първичния топлообменник могат да се появят поради въздействието на пламък, воден удар, а в някои случаи до тях води корозия.

Допълнителни изисквания за спойка:

• температура на топене не по -ниска от 700 ° C;
• достатъчен вискозитет;
• същата течливост като топлообменника.

Медно-цинковите спойки се считат за едни от най-добрите. Те се използват за запояване на повечето цветни метали с по-висока точка на топене от самия спомагателен материал. За човешкото тяло спойките с включвания на силиций или калай са по -безопасни – до половин процент.

По-добре е да избягвате медно-фосфорни материали и ако запоявате обменниците с тях, то без натоварване, като удари или вибрации. Добре подбраният спойка е половината от успеха.

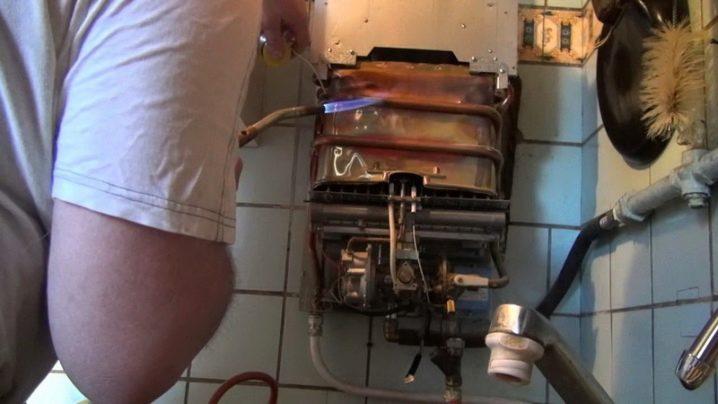

Топлообменниците са запоени с газови горелки и паялни лампи. Преди запояване желаното място се почиства с фино настъргана шкурка и се избърсва с парцал с разтворител и след това се загрява. Зоната се отоплява със сешоар или слаба факла / поялник. В този момент основното е да влезете в температурния коридор и да вземете предвид последващото охлаждане. Едва забележими щети се откриват в малки петна със зеленикав оттенък..

Преди нагряване водата се източва, а остатъците й се отстраняват с компресор или се издухват през гъвкав маркуч. Маркучът е фиксиран по протежение на резбата, ако има съединителна гайка и това е позволено от конструктивните характеристики. Ако оставите вода, тогава тя ще отнеме част от топлинната енергия..

Запояващи бобини: при високи температури материалът намокря основата и се разпръсква върху нея, попада в най -малките празнини и се разтяга, което води до междинен слой от комбинация от основа и спойка

Припоят е предпочитан под формата на тел или пръчка: разтопеният край ще бъде добре потопен в потока по време на запояване, който ще се залепи за него. Ако проводникът пада върху самия топлообменник прекалено периодично или хлабаво, подгряването е слабо. След работа мястото на запояване понякога се покрива с топлоустойчива боя – за по -добра изолация.

През следващите две седмици запоената секция се проверява ежедневно за целостта. При първия открит теч си струва да се свържете с капитана. Ако се появи през първата половина на месеца, това означава, че запояването е с лошо качество..

Флюсът е подходящ за универсален, както и за флюсов гел за запояване. Избягвайте колофон, необичайни опции като аспирин и други.

Ремонт на вторичен топлообменник

Вторичните нагреватели често са запушени, особено модели с тесни канали. Без почистване те се разпадат с времето и накрая се провалят. Слой от котлен камък вътре в уреда намалява топлопредаването, поради което котелът изразходва повече газ.

Солените отлагания, котлен камък и ръжда образуват по -голямата част от замърсяването: в допълнение към вторичния топлообменник, не боли да проверите и отоплителните и битовите вериги

Проблеми с топлообменниците ще бъдат съобщени чрез кодове на дисплея на котела. В този случай има план за действие.

Нека разгледаме по -отблизо проблема с вторичния нагревател:

1. Изваждаме вторичния топлообменник.
2. Разглеждаме ставите, вътрешните и външните резби. След последното почистване състоянието им може да се е влошило. Това се случва поради агресивни киселини. Сменете износените подвижни елементи.
3. Проверяваме целостта. Възможно е да е възникнал воден чук с топлообменника. Много малка фистула (дупка) може да бъде открита само от специалист.
4. Разглеждаме по -добре топлообменника и за това се обаждаме на съветника. Сменете силно повреден модул.
5. В самото начало може да се открие замърсяване. Търсим плака визуално във входните отвори. Ние издухваме въздух в частта и също се ориентираме по звук. Почистваме, ако топлообменникът е запушен. Бучки от варовик могат да изпаднат от него дори след леко почукване..
6. Трябва да изберете 1 от 3 опции за почистване: домашни средства като почистващи препарати и разтвори на лимонена киселина, специални смеси или професионално почистване.

На първо място, промийте топлообменника със студена вода от чешмата. След това изсипете лимонена киселина в устройството и поставете в кофа с вода. След това – извадете топлообменника и го напълнете с вода, за да проверите проходимостта.

Ако навлиза бавно или не се движи, пригответе наситен разтвор на оцет във вода и го изсипете там. След това изплакнете с гореща вода и издухайте. Използвайте въздушна помпа, когато е възможно. Направете няколко цикъла с оцет.

Сред аргументите за професионално почистване заслужава да се отбележи неудобството на дизайна за почистване, трудностите при оценката на замърсяването, риска от повреда поради независимо механично действие.

Ако горните стъпки не работят, опитайте специален почистващ разтвор, като например почистващ гел или нископроцентен разтвор на адипинова киселина. Ако и този метод не работи, обадете се на капитана или поръчайте професионално почистване.

Нарушения в работата на колоната и тяхното отстраняване

Ако бойлер внезапно изтече, понякога причината е износването на уплътненията. При отстраняване на обвивката става ясно дали това предположение е оправдано. След като са открили фистула в топлообменника, много потребители се интересуват как да заменят проблемна част. Но трудността е, че цената на резервна част достига 30% от плащането за напълно нов нагревател..

Много по -практично е да запоите механичен дефект с помощта на поялник. Припоят се топи на около 200 градуса. Точната стойност се определя от марката на определена част. Дори ако водата кипи дълго време, това няма да наруши целостта на пластира. Това решение е еднакво актуално както за руски, така и за чуждестранни. В края на краищата рискът от счупване присъства навсякъде, само експлоатационният живот се различава, но дефектите все пак ще се появят при всеки модел.

Причини за повреда на топлообменниците

Периодът на експлоатация се определя преди всичко от начина на дезинфекция на водата в градския водопровод. На територията на Русия се използва или чист хлор, или хлорен диоксид. Когато водата, преминаваща през медната тръба, се нагрява, това води до бурна химическа реакция. Медният хлорид е по -нисък от чистия метал по сила и затова фистулите се появяват доста бързо. Най -щастливи са жителите на градове, където водата от чешмата е озонирана.

Но все още има много малко такива селища. Високата цена на съвременното решение не позволява да се разчита на бързото разпространение на озонирането. Освен това сега производителите са започнали да пестят по всички възможни начини. И ако по -рано с дебелите тръби на топлообменниците, проблеми се случваха доста рядко, сега тънката мед с лошо качество се използва широко. Срокът на експлоатация на продуктите е значително намален.

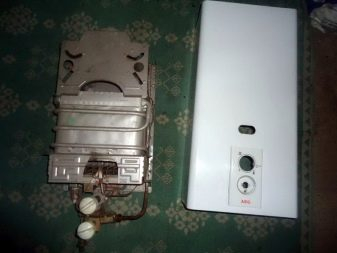

Процес на подмяна на топлообменник „направи си сам“

За да спестят пари, много потребители решават да заменят топлообменника в газов котел със собствените си ръце. Трябва веднага да се отбележи, че не трябва да се опитвате да разрешите проблема, като запечатате дупката, която се появява – това ще удължи живота на топлообменника с не повече от 2-3 месеца. По -добре е да се обадите на специалистите в сервизния център или да закупите нова верига и да я замените сами. Последователността на действията при извършване на ремонт със собствените си ръце е следната:

• изключете газа;
• изключете уреда от електричеството;
• изключете котела от водопроводните комуникации и подгответе кофа в случай, че останалата вода изтича;
• използвайте отвертка, за да премахнете капака на устройството;
• проверете според схемата в инструкциите къде се намира топлообменника;
• изключете веригата и я занесете в магазина, за да си купите нова или веднага завийте сервизен елемент, ако има такъв;
• свържете газовия котел към всички преди това прекъснати комуникации;
• пуснете охлаждащата течност, за да проверите херметичността на системата;
• ако всичко е наред, затворете барабана на котела и завийте отстранените болтове.

Подмяната на веригата в газов котел със собствените си ръце е напълно възможна, но изисква известна точност и ясна последователност. Ако тази манипулация изглежда твърде сложна, обадете се на съветника – той ще ви спести неприятностите при намирането на подходяща част, ще направи всичко бързо и ще осигури гаранция за работата си.

Методи за промиване

Има прости варианти, които са практически безплатни, има бюджетни с минимални инвестиции и професионални – те са много по -скъпи, но са много ефективни..

Как да промиете вторичния топлообменник на газов котел по един или друг начин? И когато е логично да ги използвате. Всичко зависи от размера на депозитите.

В най -простата ситуация механичното почистване е достатъчно. Ръбовете на BT се почистват отвън. В работата се използва всяка твърда четка, шпатула, стъргалка или кабел. Тук е много важно да не повредите плочите..

Вторият метод е измиване в специален състав. На практика той се комбинира с първия метод и следва веднага след него..

Частта се поставя в контейнер с кисела смес. Видът на използваната киселина: солна или лимонена. Подходящи пропорции: 100 грама на 10 литра. Вода.

Киселините могат да бъдат заменени с всяко средство за отстраняване на котлен камък. След 30-40 минути VT се изважда от контейнера. Останалата скала се изтрива внимателно от нея..

По пътя намотката също се почиства. Тук се използва специална стоманена четка..

Третият метод е химически. По -агресивни вещества се изпомпват през VT с помощта на специална помпа. Той се свързва с дюзите на детайла.

Подходящите средства за работа са показани в тази таблица:

Финансови средства	Описание	Пропорции към водата: грама: литър	Температура вода	Цена на продукта (руб.)
Лимонена киселина	Популярно народно лекарство	100: 10-12	50-70 ° C	50 – 1 саше.
Термагент Актив	Универсална течност с мощен ефект	19	40-50 ° C	Канистра 1500 – 10 кг.
STEELTEX Cooper	Едно от най -ефективните лекарства, но подходящо за работа с части от леки сплави	1: 6 до 1:10	40-60 ° C	1300 – 5 кг капацитет
Детекс	Концентрирайте се с ефективни биологични вещества. Перфектно почиства стоманени, чугунени и медни части	200-500: 10	40-50 ° C	4900 – кутия 10 л.
Солна киселина	Ефективно премахва упорития варовик	100: 10	50-70 ° C	50 – 1 кг

В контейнера се поставя маркуч със сместа почти до дъното, свързан с VT от едната страна и с помпата от другата. Така се получава необходимата циркулация. Процедурата отнема 30-40 минути. След това детайлът се изплаква обилно с чиста вода..

Четвъртият метод не предвижда извличане на компонента. Това е хидродинамично промиване на вторичния топлообменник на газов котел. Но това се извършва само от професионалисти. Това изисква специална технология и спазване на критериите за безопасност.

Неговият принцип е да пропуска специален състав през котелната система под мощно налягане (1,5-2 бара). Работата се извършва от бустера. Към почистващата течност се добавят абразивни елементи.

Това е най -ефективният метод, като внимателно премахвате всички отлагания и изтривате частта до търговски вид..

Ако се съмнявате в успеха на самопочистването, можете да поръчате тази услуга. Всички операции се извършват за един ден. Цената им се определя от следните фактори:

• регион,
• мощност и модификация на котела,
• надценка на компанията,
• приложна технология и химикали.

Действия за модели на различни марки

Като цяло тук има малко разлики. Те са свързани с анализа на технологиите и използването на определен метод за почистване. Наличните специфики относно моделите на различни марки са отразени по -долу:

Първият е Navien. Всяко вещество е подходящо за промиване на BT, с изключение на разтвор на солна киселина. Разваля много, дори гравира повърхности..

Вторият е Аристън. Когато ги промивате, трябва да се приложи максимално допустимото налягане, особено при работа с усилвател. По принцип всички препарати са подходящи за процедурата. За леко замърсяване се препоръчва оцетна киселина..

Третият е Baxi. Няма конкретни критерии. Това е популярна марка с точки за обслужване в много градове. Това прави услугата по -евтина.

Четвъртият е Vilant. Тук по правило се подрежда меден VT. За светлинно замърсяване – лимонена или оцетна киселина. В по -тежки случаи Aquamax.

Пето – Барета. В леки ситуации – солна киселина. В крайни случаи лекарствата Descalex и Remokal, както и системата за пречистване на Hydroflow, ефективно помагат.

Шестият е Фероли. В много случаи поставянето в състава на солна киселина помага. По-ефективен метод: същата киселина се загрява в бустер до температура 35-40 градуса. Процесът на почистване започва. Това е бюджетен вариант. По -скъпото е свързано с използването на специални лекарства.

Седмо – Юнкерс. Обикновената мръсотия се отстранява със солна или лимонена киселина, всеки агент за отстраняване на котления камък. В комплекс е необходимо да се изпомпва почистващия състав, загрят до 50 градуса, с циркулационна помпа

Осми – Нева апартамент. Разтвор на лимонена киселина се приготвя по правилната схема, екстрахираният VT се поставя в него за 10-20 минути. След това се измива старателно. В много случаи този метод има желания ефект. Трудните запушвания се елиминират чрез хидрохимичния метод с помощта на бустер.

Девето – Viessmann Vitopend 100. Всеки продукт без хлориди е подходящ за прости и сложни решения. Antox 75 E е особено ефективен.

Десетият е Фондал Таити. За неусложнено замърсяване се използват всички стандартни разтвори (киселини, средства за отстраняване на котлен камък, специални препарати). Ако стандартните решения не помогнат, се сменя уплътнението на вторичния топлообменник на газовия котел Fondital Tahiti. В случай на отрицателен повторен резултат, самата VT се променя.

Има универсален метод за почистване на части от всички марки – хидрохимичен. Необходими са бустер и помпена система и специални реактиви..

Какво трябва да имате предвид, когато купувате котел

При закупуване на котел е необходимо да се вземе предвид квадратът на помещението, където ще се намира устройството..

Ако площта е малка, тогава се препоръчва закупуването на стенни котли – това са преносими устройства, които няма да създават претрупване в стаята и могат да бъдат инсталирани в кухнята, банята или специално обособеното котелно помещение. Стенните котли са леки и обикновено с размерите на малък шкаф. Веднага възниква въпросът за мощността, чието ограничение е 30-35 kW. Това ще позволи да се създаде отопление за площ от 250-350 кв.м. По този начин въз основа на квадратурата на къщата можете да определите необходимия котел. Ако помещението е с площ над 350 квадратни метра, има смисъл да изберете котел с подова инсталация. Това е по -сложен механизъм, към който всеки производител има свои собствени изисквания, които трябва да бъдат изпълнени.

Важно е собственикът да има вентилация в стаята и достатъчно голяма площ, включително височината на помещението, тъй като разстоянието от горната част на котела до тавана винаги се договаря

По време на въвеждането в експлоатация специалист изготвя проект – диаграма, в която трябва да бъдат посочени всички необходими параметри на инсталацията.

Важно е да знаете, че всеки котел трябва да има газомер, който се купува отделно от клиента. Ако броячът е закупен по -рано, важно е да го покажете на представителите на компанията.

Ако отговаря на необходимите параметри, специалистите определено ще позволят инсталирането му и въвеждането в експлоатация на котела ще бъде успешно завършено. Можете сами да инсталирате котела, ако спазвате всички необходими изисквания. Трябва да бъдете изключително внимателни, тъй като този тип оборудване има висок клас на пожарна опасност.

Необходимо е основно да се изучат:

• тип сграда,
• наличие на комини,
• котелно помещение.

Можете ясно да разберете този въпрос, като разгледате проекта на стаята.

Съвети и трикове за използване

Най -често срещаните препоръки са съвети за безопасност.

Забележка! След монтажа е необходимо внимателно да се следят възможните неизправности и нивото на въглероден окис в помещението. Неправилно монтираният котел може да бъде животозастрашаващ..

Инсталирането на двуконтурен газов котел е явно предимство както на отоплителната система, така и на подаването на топла вода от чешмата. За удобна работа на уреда е необходимо правилно да се изчисли обемът на помещението, необходимата температура и работните стандарти..
